Tartalomjegyzék: Eltávolítás ↓ Telepítés ↓
Eltávolítás
1. Távolítsa el a motorvédőt (lásd "Motorvédelem - ki- és beszerelés").
2. Távolítsa el a kormánymű pajzs (lásd pont 5 6 "A VAZ 21124 motor elosztó (1.6i) katalizátora - eltávolítás, beszerelés, csere").
3. Mi nyomja a labdát ujjait a kormányrúd gömbcsuklók a forgató karok az első felfüggesztés struts (lásd p. 4-6 "Rúdvég - leszerelés, beszerelés, csere").

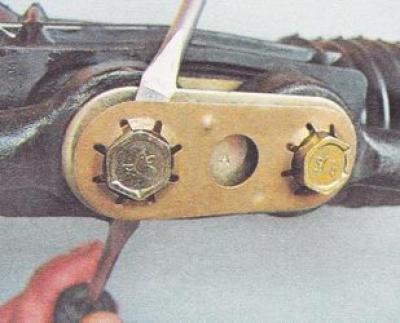

4. Két hornyos csavarhúzóval távolítsa el a kormányrúd rögzítőcsavarjainak rögzítő rugólemezét a kormányrúdhoz (a jobb láthatóság érdekében eltávolított kormányművel látható).
Figyelmeztetés. A jobb és a bal kormányrúd nem cserélhető fel.
5. 15 mm-es dugókulcs segítségével csavarja ki a csavarokat, amelyek a kormányrudakat a kormányszerkezet kormányrúdjához rögzítik.
6. Távolítsa el a felső lemezt, és válassza le a kormányrudakat a kormányműről.
7. Ha szükséges, csavarja le az alsó lemezt egy hornyos csavarhúzóval.
Telepítés
1. Az új kormányrudak felszerelése előtt győződjön meg arról, hogy menetes betéteik a rudakba vannak csavarva, és azonos számú menetfordulattal végződik.
2. Az eltávolított kormányrudak esetében mérje meg a távolságot a csendes blokkok nyílásai között, amelyek a kormányszerkezethez rögzítik őket (1), és a kormányrúd végeiben (2) lévő golyóscsapok furatainak dugóinak középpontját.
3. A menetes betétet elforgatva kiválasztjuk az új kormányrudak hosszát az eltávolított kormányrudak hosszának megfelelően, majd meghúzzuk a kormányrúd és kormányrúdvég rögzítőcsavarjait.
4. Szerelje be és csatlakoztassa a kormányrudakat a következő sorrendben: rögzítse a kormányrudak belső végeit a kormányszerkezethez a rögzítő csavarok meghúzásával.
5. Illessze be a kormányrudak gömbcsuklós csapjait a rugóstag forgókarjainak furataiba, húzza meg és rögzítse a rögzítő anyákat.
6. Felszereljük az autót a kerekekre.
7. Húzza meg a csavarokat, amelyek a kormányrudakat a kormányműhöz rögzítik, 70-86 Nm (7,2-8,6 kgf·m) nyomatékkal.
8. Szerelje fel a zárólemezt és a védőburkolatot.
9. Szerelje fel a motor védelmét.
10. Az első kerekek dőlésszögét és behajlását speciális autójavító műhelyben állítjuk be.
