Kuplung és fékpedálok szétszedve: 1 – pedáltengely; 2 – tengelyperselyek; 3 – tengelykapcsoló pedál kioldó rugója; 4 – a fékpedál kioldó rugója; 5 – zárókonzol; 6 – fékpedál; 7 – távtartó hüvely; 8 – tengelykapcsoló pedál
Ha a tengelykapcsoló- vagy fékpedálokon (5.6. ábra) nagy a holtjáték, ez azt jelenti, hogy a pedáltengely perselyei elhasználódtak és cserére szorulnak.
Jegyzet. Szükség esetén cserélje ki a törött vagy megfeszített pedálvisszatérő rugókat is.
Szükséged lesz: csavarhúzóra, fogóra.
1. Távolítsa el a rögzítőkapcsot a tengelykapcsoló-pedál csapjáról.
[Az anyag online forráson található: www.VAZbook.ru]
2. Válassza le a kábel végét a tengelykapcsoló-pedálról.
3. Válasszuk le a tengelykapcsoló-pedál visszatérő rugóját a tartóról.

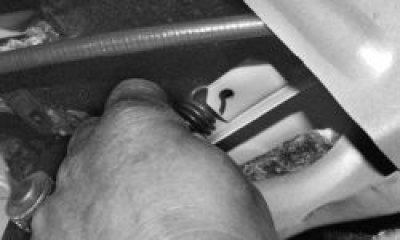

4. Távolítsa el a rögzítőkapcsot a fékpedál csapjáról.
5. Távolítsa el a fékpedál csapját.

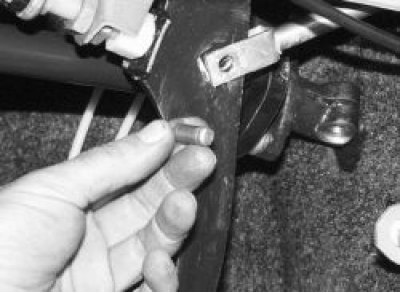

6. Válasszuk le a fékpedál visszatérő rugóját a tartóról.

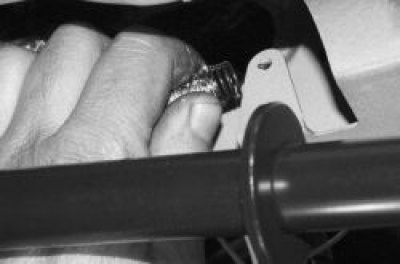

7. Távolítsa el a reteszelő tartót a pedál tengelyéről.

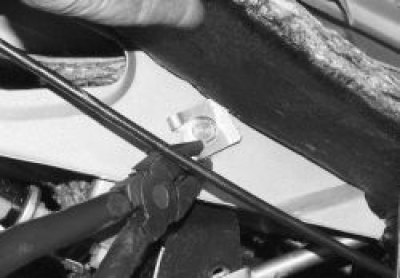

8. Távolítsa el a pedál tengelyét a tartó furataiból…
9. …és vegye le a fékpedált a távtartó karmantyúval együtt a tengelyről.

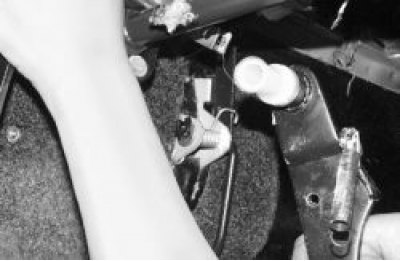

10. Végül vegye le a tengelyt a konzolról a tengelykapcsoló pedállal együtt. Vegye le a pedált a tengelyről, és vegye ki a perselyeket.

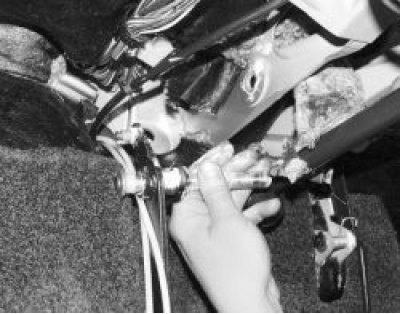

11. Szerelje fel a pedálokat fordított sorrendben, miután először megkente a dörzsölő részeket Litol-24 vagy LSC-15 zsírral.
