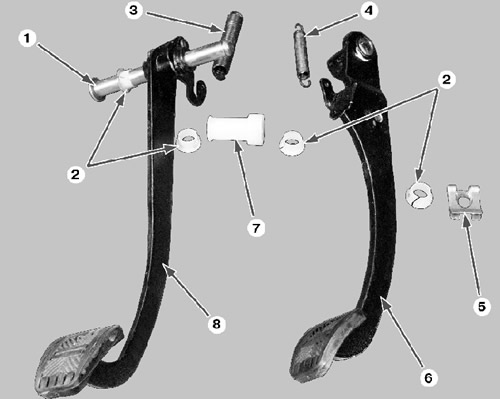

Педалі зчеплення та гальма у розібраному вигляді: 1 – вісь педалей; 2 – втулки осі; 3 – відтяжна пружина педалі зчеплення; 4 – відтяжна пружина педалі гальма; 5 – стопорна скоба; 6 – педаль гальма; 7 – дистанційна втулка; 8 – педаль зчеплення
Якщо у педалей зчеплення чи гальма (Мал. 5.6) з'явився великий люфт, отже, зношені втулки осі педалей, їх треба замінити.
Примітка. Якщо потрібно, замініть зламані або розтягнуті відтяжні пружини педалей.
Вам знадобляться: викрутка, пасатижі.
1. Зніміть стопорну скобу з педалі зчеплення.
2. Від'єднайте наконечник тросу від педалі зчеплення.
3. Від'єднайте відтяжну пружину педалі зчеплення від кронштейна.
4. Зніміть стопорну скобу з педалевого пальця гальма.
5. Вийміть палець педалі гальма.
6. Від'єднайте відтяжну пружину педалі гальма від кронштейна.
7. Зніміть стопорну скобу з осі педалей.
8. Вийміть вісь педалей з отворів кронштейна
9. …і зніміть з осі педаль гальма з дистанційною втулкою.
10. Остаточно вийміть вісь із кронштейна разом із педаллю зчеплення. Зніміть педаль з осі та вийміть втулки.
11. Встановіть педалі у зворотному порядку, попередньо змастивши деталі, що труться, мастилом Літол-24 або ЛСЦ-15.
