A befecskendező rendszer elektromos csatlakozási rajza (IS) (VAZ-21213)

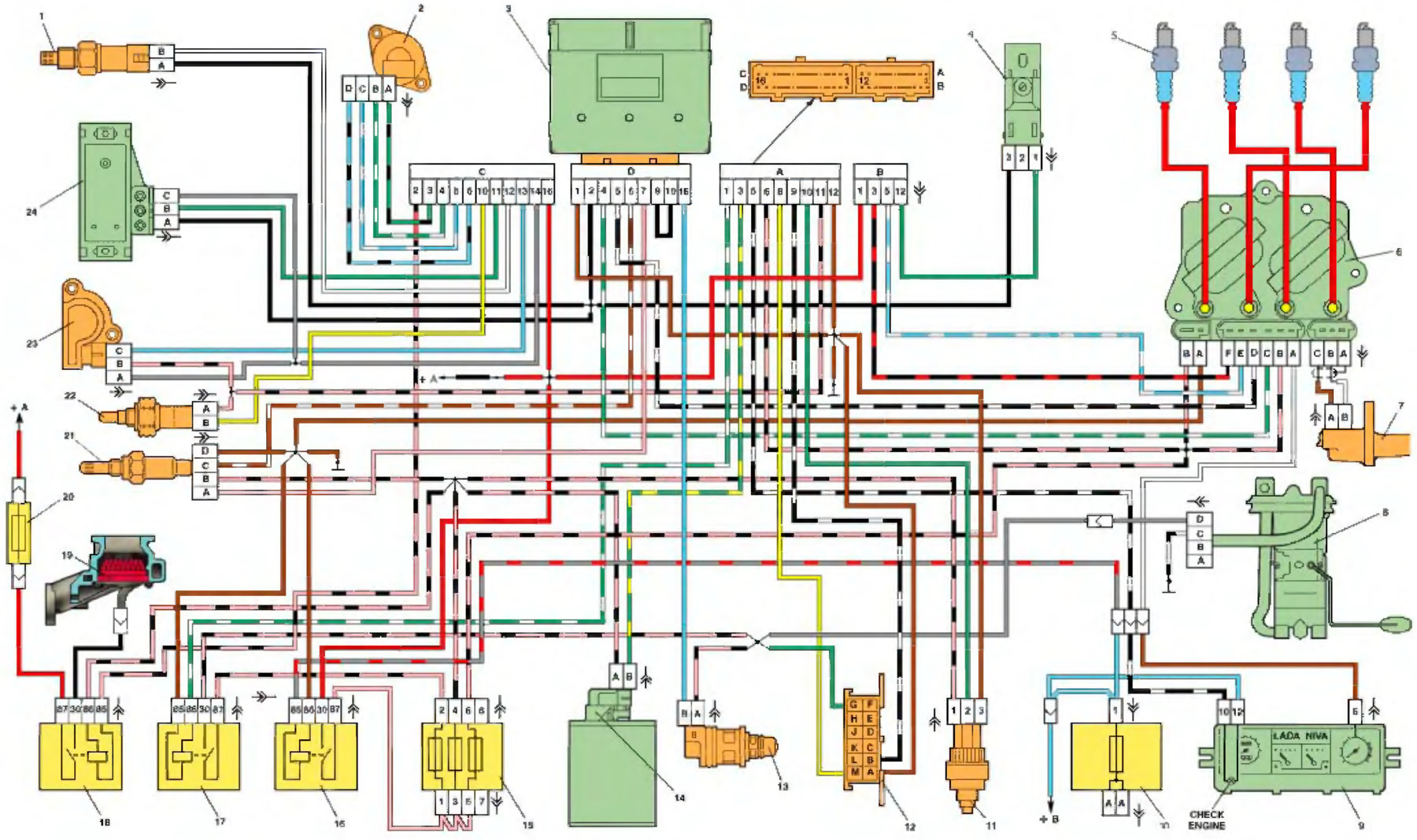

1. Levegő hőmérséklet érzékelő; 2. Alapjárati fordulatszám szabályozás; 3. Elektronikus vezérlőegység; 4. Oktánszám potenciométer; 5. Gyújtógyertyák; 6. Gyújtómodul; 7. Főtengely helyzetérzékelő; 8. Elektromos üzemanyag-szivattyú üzemanyagszint-érzékelővel; 9. Műszercsoport fordulatszámmérővel és jelzőlámpával "CHECK ENGINE"; 10. Az autó fő biztosítékdoboza; 11. Sebességérzékelő; 12. Diagnosztikai csatlakozó; 13. Fúvóka; 14. Párolgási elpárologtató lefúvató szelep; 15. Befecskendező rendszer biztosítékdoboza; 16. Gyújtórelé; 17. Elektromos üzemanyag-szivattyú relé; 18. Szívócső fűtés relé; 19. Szívócső fűtés; 20. Szívócsatorna fűtés biztosítéka; 21. Oxigénkoncentráció érzékelő; 22. Hűtőfolyadék hőmérséklet érzékelő; 23. Fojtószelep helyzetérzékelő; 24. Abszolút nyomás érzékelő.

A. Az akkumulátor pozitív pólusához; B. A gyújtáskapcsoló "15" kivezetéséhez.
