![](https://www.vazbook.ru/img/vaz_1111/3834.jpg)

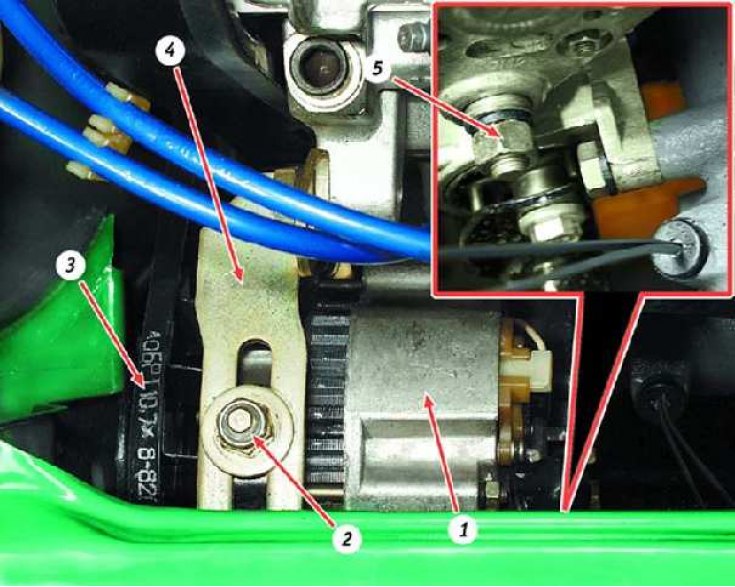

A generátor felszerelése a motorra: 1 - generátor; 2 – a generátor feszítési szintre rögzítő anya; 3 - generátor hajtószíj; 4 - feszítőrúd; 5 – a generátort egy karhoz rögzítő anya
Szükséged lesz:
- kulcsok "17-kor" És "19-kor"
- ballonkulcs
- rögzítő penge
Ha az öv ellenőrzése során szakadást, kopást vagy gumirétegvesztést észlel, cserélje ki az övet. A leginkább alkalmatlan pillanatban eltörhet.
Ha zsírnyomok vannak a szíjon, cserélje ki. Új szíj beszerelése előtt feltétlenül törölje le az összes szíjtárcsát egy benzinnel átitatott ronggyal.
Figyelem! Az elégtelen szíjfeszesség rontja az akkumulátor újratöltését, és fokozott szíjkopáshoz vezet.
Figyelem! Ha a szíj túl szoros, a generátor csapágyai meghibásodhatnak.
Figyelem! Amikor a főtengelyt a szíjtárcsa rögzítőcsavarjával forgatja, a sebességváltó karnak üres állásban kell lennie.
![](https://www.vazbook.ru/img/vaz_1111/3835.jpg)

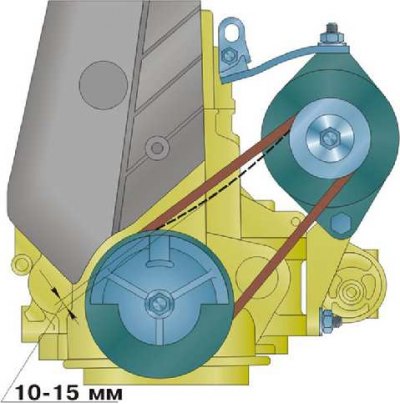

Figyelem! A gyártó szerint a generátor hajtószíjának 100 N erő hatására 10-15 mm-t kell meghajolnia (10 kgf).
![](https://www.vazbook.ru/img/vaz_1111/3836.jpg)

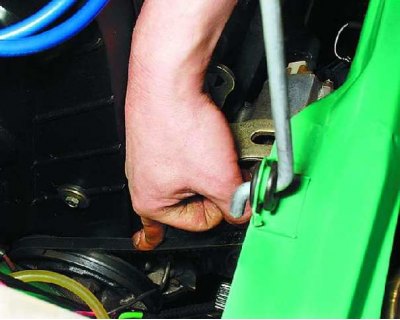

1. Nyomja meg az ujját a szíj közepén a generátor szíjtárcsái és a főtengely között. Ha a szíj alakváltozása eltér a névleges értéktől, állítsa be a feszességét.
![](https://www.vazbook.ru/img/vaz_1111/3837.jpg)

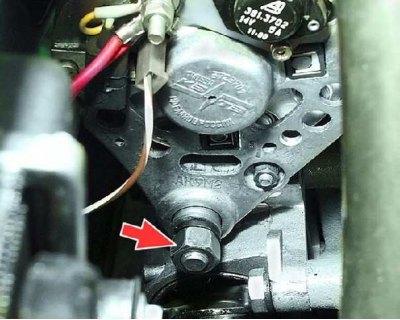

2. Lazítsa meg a generátort a konzolhoz rögzítő anyát, és...
![](https://www.vazbook.ru/img/vaz_1111/3838.jpg)

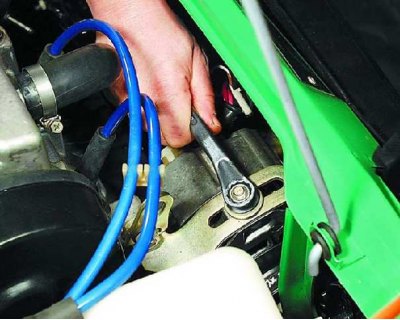

3.... anyák, amelyek a generátort a feszítőrúdhoz rögzítik.
![](https://www.vazbook.ru/img/vaz_1111/3839.jpg)

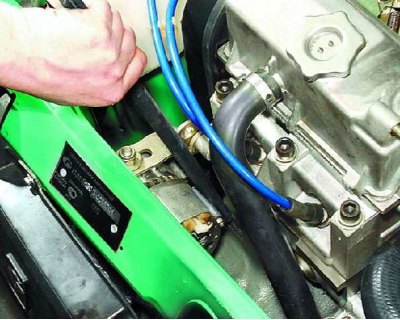

4. Egy szerelőlapát segítségével távolítsa el a generátort a hengerblokktól, hogy megfeszítse a szíjat vagy...
![](https://www.vazbook.ru/img/vaz_1111/3840.jpg)

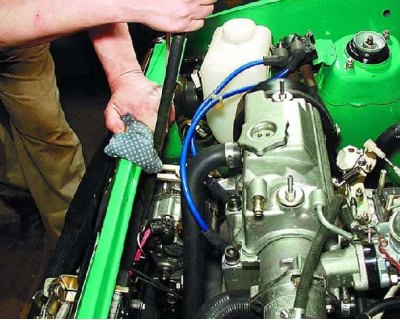

5.... hozza a generátort a blokkhoz, hogy gyengítse (tegyen egy rongyot a rögzítőlap alá, hogy ne rontsa el a karosszéria felületét). Húzza meg a generátor rögzítő anyáját a feszítőrúdhoz.
![](https://www.vazbook.ru/img/vaz_1111/3841.jpg)

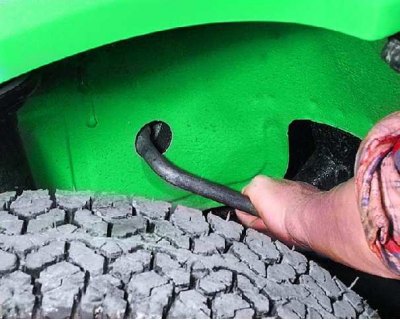

6. A jobb oldali kerék résében lévő lyukon keresztül egy kerékmerevítővel forgassa el a főtengelyt a szíjtárcsa rögzítőcsavarjával két fordulattal az óramutató járásával megegyező irányba, és ellenőrizze újra a szíj feszességét. Szükség esetén ismételje meg a beállítást.
![](https://www.vazbook.ru/img/vaz_1111/3842.jpg)

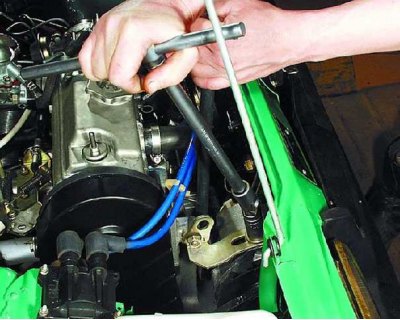

7. Húzza meg mindkét generátor rögzítő anyát.
