Demontarea
1. Pregătiți mașina pentru lucru (vezi "Pregătirea mașinii pentru întreținere și reparație").
2. Scoateți filtrul de aer (vezi "Filtru de aer - demontare și instalare").

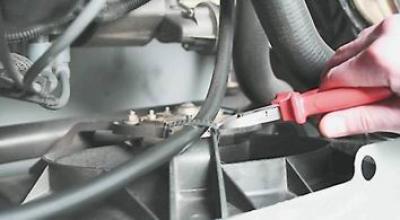

3. Pe motoare 2111 și 21114 tăiem clema care fixează cablul accelerației de carcasa ventilatorului electric al radiatorului motorului.
4. Deconectați conectorii cablajului ventilatorului electric.

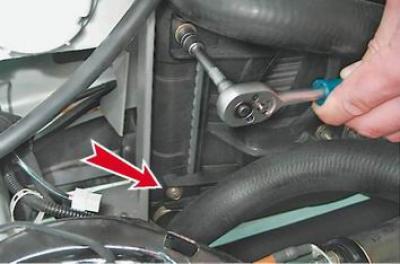

5. Cu o cheie tubulară cu 10 mm cu o prelungire, deșurubați cele două piulițe care fixează ventilatorul electric din partea stângă (in poza bateria este scoasa)...
...și două piulițe pentru montarea superioară a ventilatorului electric.
6. Cu o cheie cu 10 mm deșurubați piulița suportului inferior al ventilatorului electric.
7. Scoateți cu grijă ventilatorul electric din compartimentul motor.
Dezasamblarea

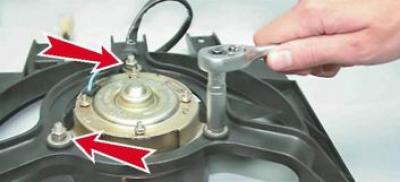

1. Cu o cheie tubulară cu 10 mm deșurubam cele trei piulițe care fixează motorul electric de carcasă.
2. Folosind o șurubelniță, deconectați cablajul de la carcasă. Scoatem carcasa de la ventilatorul electric.
3. Cu o cheie tubulară cu 13 mm deșurubam piulița centrală care fixează rotorul, ținând rotorul cu mâna. Scoatem rotorul de la motorul electric.
Asamblare
Asamblam ventilatorul electric în ordine inversă.

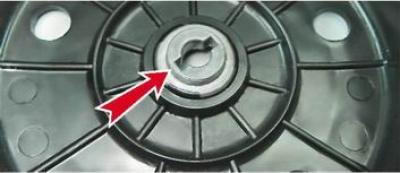

Când instalați rotorul în canalul său...
... bolţul arborelui motor trebuie să intre.
Instalare
Instalăm ventilatorul electric în ordine inversă.
