Устройство и работа смазочной системы

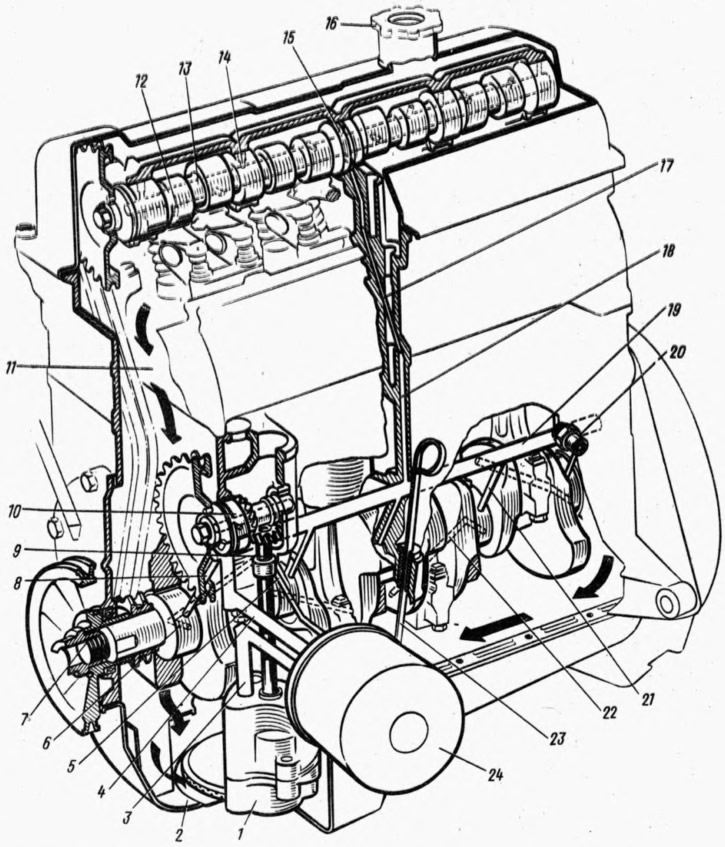

Смазочная система (рис. 24) — комбинированная. Под давлением смазываются коренные и шатунные подшипники, опоры и кулачки распределительного вала, подшипники вала и шестерня привода масляного насоса. Разбрызгиванием смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в бобышках, цепь привода распределительного вала, опоры рычагов привода клапанов и стержни клапанов в направляющих втулках.




Масло с масляного картера 2 засасывается масляным насосом 7 и по каналу 3в блоке цилиндров подается к полнопоточному фильтру 24. Из фильтра масло поступает в масляную магистраль 19, на смазку коренных подшипников и двух подшипников валика 10 привода масляного насоса. От коренных подшипников масло через внутренние каналы коленчатого вала смазывает шатунные подшипники и от них через отверстия в нижних головках шатунов разбрызгиванием смазывает стенки цилиндров.

К опорам и кулачкам распределительного вала масло подается по каналам 17 и 18 в блоке и головке цилиндров и через магистральный канал 13 в распределительном валу. Цепь привода распределительного вала смазывается разбрызгиванием маслом, которое выдавливается из передней опоры распределительного вала и передней втулки вала привода масляного насоса.

Датчик 20 контрольной лампы давления масла устанавливается на блоке цилиндров и соединяется с масляной магистралью. Сигнальная лампа в комбинации приборов зажигается в момент пуска двигателя и должна гаснуть при работающем двигателе, когда давление достаточно для нормальной смазки.

В отдельных случаях при нагретом масле лампа может гореть, когда двигатель работает на малой частоте холостого хода.

Нормальное давление масла при 85°С и 5600 об/мин 3,5-4,5 кгс/см². Минимальное давление масла при минимальной частоте вращения коленчатого вала (850—900 об/мин) должно быть не менее 0,5 кгс/см².

Масляный насос

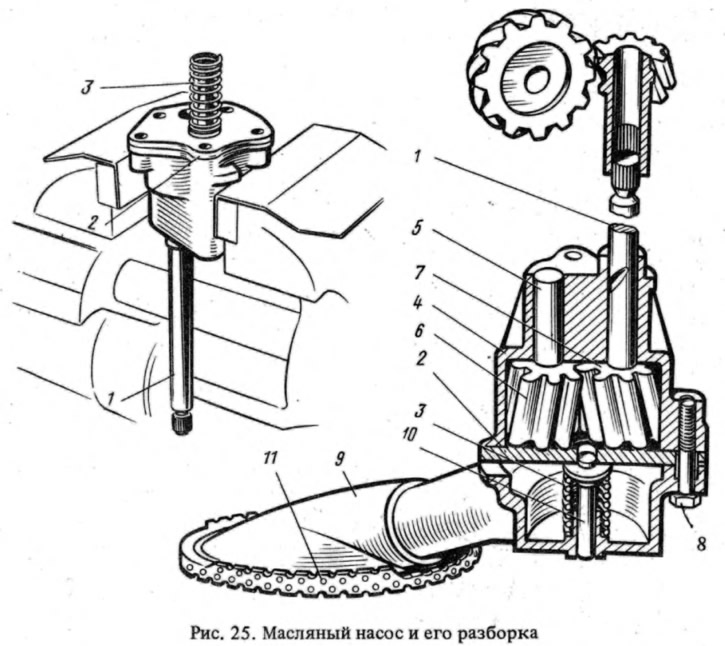

Шестеренного типа (рис. 25), устанавливается внутри картера и крепится к блоку цилиндров двумя болтами. Ведущая шестерня 7 неподвижно закреплена на валике 1 и поставляется в запасные части в комплекте с валиком. Ведомая шестерня 6 свободно вращается на оси 5, запрессованной в корпусе 4 насоса.




К корпусу насоса болтами 8 под крышкой 2 крепится маслоприемный патрубок 9 с фильтрующей сеткой и встроенным редукционным клапаном 10. Давление срабатывания клапана обеспечивает пружина 3 соответствующей упругости. Давление не регулируется. Длина пружины редукционного клапана в свободном состоянии 38 мм, под нагрузкой (6,35±0,2) кгс — 20 мм.

Привод масляного насоса — цепной передачей от звездочки коленчатого вала на звездочку валика 10 (см. рис. 24) привода масляного насоса и распределителя зажигания, который установлен в блоке цилиндров в сталеалюминиевых втулках. Валик имеет винтовую шестерню, находящуюся в зацеплении с шестерней 9 привода масляного насоса и распределителя зажигания. Шестерня 9 вращается в металлокерамической втулке, запрессованной в блоке цилиндров. В шлицевое отверстие шестерни входят шлицы валика масляного насоса и распределителя зажигания.

Масляный фильтр

Полнопоточный, неразборный, в стальной его корпус устанавливается бумажный фильтрующий элемент. фильтр имеет резиновый противодренажный клапан, не позволяющий стекать маслу из системы при остановке двигателя, и перепускной клапан, срабатывающий при засорении фильтра.


Фильтр навертывается на штуцер блока цилиндров и соединяется каналами с масляным насосом и масляной магистралью. Для снятия его используется приспособление А.60312 (см. рис. 45). При установке фильтр рекомендуется завертывать вручную без приспособления.

Вентиляция картера двигателя

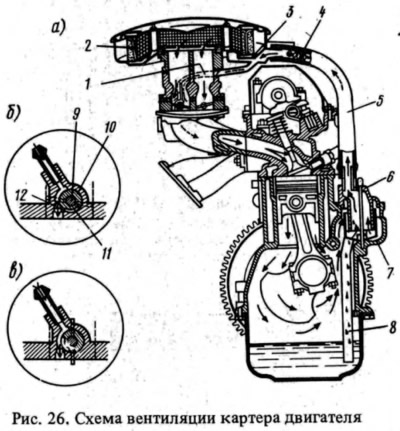

Картерные газы отсасываются по шлангу 5 (рис. 26, а), надетому на патрубок крышки 6 сапуна, в вытяжной коллектор 3, размещенный под воздушным фильтром. Из вытяжного коллектора газы могут отсасываться двумя путями: в воздушный фильтр, минуя фильтрующий элемент 2, и далее через карбюратор во впускной трубопровод двигателя; через шланг 1 (см. рис. 26, а) в золотниковое устройство карбюратора (рис. 26, б и в) и далее в задроссельное пространство карбюратора.



Золотниковое устройство регулирует режим отсоса картерных газов при различной частоте вращения коленчатого вала. Устройство состоит из золотника на оси 9 дроссельной заслонки первичной камеры и калиброванного отверстия 12. Золотник имеет канавку 11.

При малой частоте вращения (рис. 26, а) коленчатого вала (при закрытых дроссельных заслонках) разрежение на входе в карбюратор незначительное, и основная масса газов отсасывается по шлангу 1, а затем через калиброванное отверстие 12 (рис, 26, 6) в задроссельное пространство карбюратора. Калиброванное отверстие ограничивает количество отсасываемых газов, и вентиляция оказывает малое влияние на разрежение за дроссельной заслонкой.

С повышением частоты вращения коленчатого вала при открывании дроссельной заслонки золотник 10 поворачивается и открывает дополнительный путь для газов по канавке 11 (рис. 26, в). Газы отсасываются как по шлангу 1, так и в воздушный фильтр. Общее количество отсасываемых газов увеличивается.

При высокой частоте вращения коленчатого вала (первичная дроссельная заслонка карбюратора полностью открыта) основная масса газов отсасывается в воздушный фильтр в пространство за фильтрующим элементом.

Картерные газы при работе двигателя проходят через маслоотделитель 7, где масло отделяется и стекает вниз по трубке 8. В шланге 5 установлен пламегаситель 4, не допускающий прорыва пламени в картер при "хлопках" в карбюратор.
