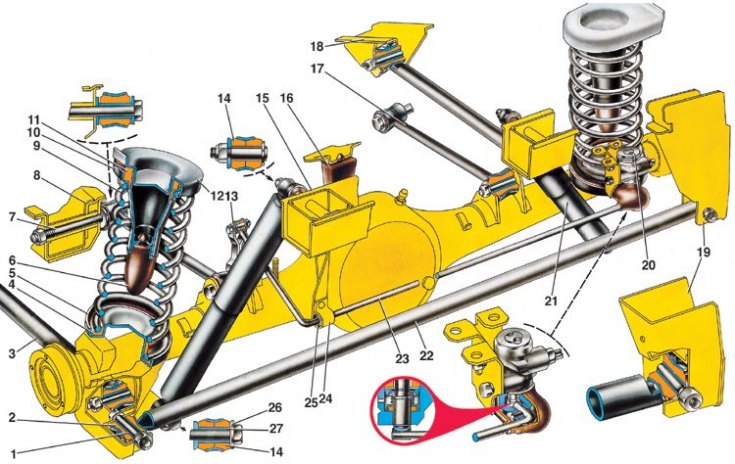

Задняя подвеска
1 – распорная втулка; 2 – резиновая втулка; 3 – нижняя продольная штанга; 4 – нижняя изолирующая прокладка пружины; 5 – нижняя опорная чашка пружины; 6 – буфер хода сжатия подвески; 7 – болт крепления верхней продольной штанги; 8 – кронштейн крепления верхней продольной штанги; 9 – пружина подвески; 10 – верхняя чашка пружины; 11 – верхняя изолирующая прокладка пружины; 12 – опорная чашка пружины; 13 – тяга рычага привода регулятора давления задних тормозов; 14 – резиновая втулка проушины амортизатора; 15 – кронштейн крепления амортизатора; 16 – дополнительный буфер хода сжатия подвески; 17 – верхняя продольная штанга; 18 – кронштейн крепления нижней продольной штанги; 19 – кронштейн крепления поперечной штанги к кузову; 20 – регулятор давления задних тормозов; 21 – амортизатор; 22 – поперечная штанга; 23 – рычаг привода регулятора давления; 24 – обойма опорной втулки рычага; 25 – опорная втулка рычага; 26 – шайба; 27 – дистанционная втулка
Задняя подвеска автомобиля зависимая, включает в себя направляющее устройство, упругие элементы и устройства, гасящие колебания.
Направляющее устройство
Балка заднего моста связана с кузовом шарнирно, при помощи реактивных штанг – двух нижних 3 и двух верхних 17 продольных и одной поперечной 22.
Продольные штанги передают толкающие и тормозные усилия от ведущих колес, через балку заднего моста на кузов, поперечная штанга удерживает кузов от боковых смещений.
Реактивные штанги крепятся к кронштейнам кузова и балки заднего моста через резинометаллические шарниры, которые конструктивно выполнены одинаково и отличаются только размерами.
Шарнир состоит из резиновой втулки 2, установленной в проушине штанги, распорной втулки 1, которая проходит через отверстие резиновой втулки упорной шайбы и болта крепления штанги.
Упругие элементы подвески
Упругие элементы подвески состоят из витых цилиндрических пружин 9, двух основных буферов 6 хода сжатия и дополнительного буфера сжатия 16. Пружины сортируются, под статической нагрузкой 295 кгс, на две группы: А и Б.
Группы маркируются аналогично группам пружин передней подвески, т. е. группа А – желтой полосой, группа Б – зеленой. Установленная на подвеске пружина опирается верхним концом на опорную чашку 10 через резиновую изолирующую прокладку 11, которая размещена в стальной штампованной чашке 12 кузова. Нижний конец пружины опирается в чашку 5 балки заднего моста через изолирующую пластмассовую прокладку 4.
Первоисточник находится на ресурсе (VazBook)
Основные буфера 6 установлены внутри пружин и закреплены грибовидным соском в отверстиях верхних опор 10. Дополнительный буфер 16 установлен на кронштейне, прикрепленном болтами к днищу кузова. В конце хода сжатия основные буфера упираются в тарельчатое донце нижней чашки 5, а дополнительный – в специальную площадку на картере редуктора заднего моста.
Гасящее устройство
Гасящее устройство состоит из двух гидравлических амортизаторов, устройство которых описано ниже.
