Система охлаждения

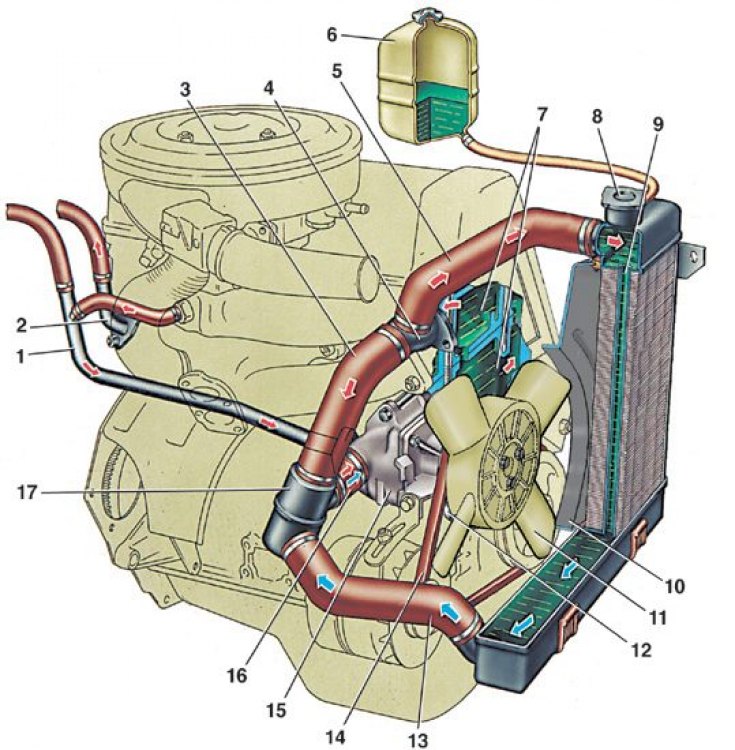

1 – труба отвода жидкости от радиатора отопителя и карбюратора в насос охлаждающей жидкости; 2 – труба отвода горячей жидкости из головки цилиндров в радиатор отопителя; 3 – перепускной шланг термостата; 4 – выпускной патрубок рубашки охлаждения; 5 – подводящий шланг радиатора; 6 – расширительный бачок; 7 – рубашка охлаждения; 8 – пробка радиатора; 9 – радиатор; 10 – кожух вентилятора; 11 – вентилятор; 12 – шкив привода вентилятора и насоса охлаждающей жидкости; 13 – отводящий шланг радиатора; 14 – ремень привода насоса; 15 – насос; 16 – шланг подачи охлаждающей жидкости в насос; 17 – термостат;
Cтрелками указано направление движения жидкости.
Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией жидкости, с расширительным бачком.
Внимание! Уровень охлаждающей жидкости рекомендуется проверять на холодном двигателе, так как при нагревании ее объем увеличивается, и у прогретого двигателя уровень жидкости может значительно подняться.
Насос охлаждающей жидкости центробежного типа, приводится в действие от шкива коленчатого вала клиновым ремнем 14.
Вентилятор 11 имеет пластмассовую четырехлопастную крыльчатку, установленную на ступице шкива насоса охлаждающей жидкости.
Термостат 17 с твердым термочувствительным наполнителем имеет основной 9 (см. рис. Термостат) и дополнительный 2 клапаны. Начало открытия основного клапана при температуре охлаждаюшей жидкости 77–86°C, ход основного клапана не менее 6 мм.
Радиатор – вертикальный, трубчато-пластинчатый, с двумя рядами трубок и стальными лужеными пластинами. В пробке 8 заливной горловины имеются впускной и выпускной клапаны.
