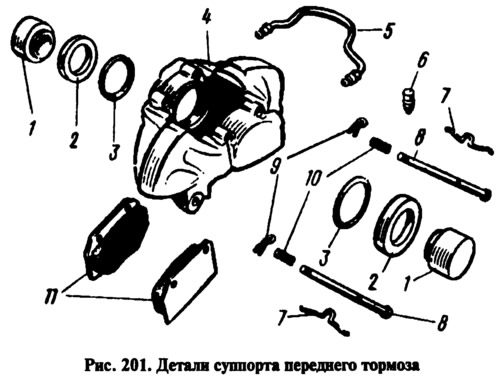

Тормозной механизм переднего колеса дисковый. Он состоит из показанных на рис. 200 и рис. 201 суппорта 12 (4)* в сборе с рабочими цилиндрами, тормозного диска 18, двух тормозных колодок 16 (11), соединительных пальцев 8 (8) с пружинами (10) и трубопроводов.
* В скобках ссылки на позиции рис. 201.
Суппорт крепится к кронштейну 11 двумя болтами 9, которые стопорятся отгибанием на грань болтов стопорных пластин. Кронштейн 11 в свою очередь крепится к фланцу поворотной цапфы 10 вместе с защитным кожухом 13 и поворотным рычагом. В суппорте выполнен паз, через который проходит тормозной диск 18 и два поперечных паза для размещения тормозных колодок 16. В приливах суппорта имеются два окна с направляющими пазами, в которых установлены два противолежащих цилиндра 17. Для фиксации цилиндра относительно суппорта в цилиндре установлен пружинный фиксатор 4, входящий в боковой паз суппорта. В каждом цилиндре расположен полый поршень 3 (1), который уплотняется резиновым кольцом 6 (3). Оно расположено в канавке цилиндра и плотно обжимает поверхность поршня. Полость цилиндра защищена от загрязнения резиновым колпачком 7 (2). Рабочие полости цилиндров соединены между собой трубкой 2 (5). Во внешний цилиндр ввернут штуцер 1 (6) для прокачки контура привода передних тормозов, во внутренний — штуцер шланга для подвода жидкости.
Поршень 3 упирается в тормозные колодки 16, на которые наклеены фрикционные накладки 5. Колодки установлены на пальцах 8 и поджимаются к ним пружинами 15 (7). Пальцы 8 удерживаются в цилиндре шплинтами 14 (9). Тормозной диск 18 крепится к ступице колеса двумя установочными штифтами.
При торможении поршни под давлением жидкости выдвигаются из колесных цилиндров и поджимают тормозные колодки к тормозному диску. При движении поршни увлекают за собой уплотнительные кольца 6, которые при этом скручиваются. При растормаживании, когда давление в приводе падает, поршни за счет упругой деформации колец вдвигаются обратно в цилиндры. При этом накладки 5 будут находиться в легком соприкосновении с диском 18.
При износе накладок, когда зазор в тормозном механизме увеличивается, поршни под давлением жидкости проскальзывают относительно колец 6 и занимают новое положение в цилиндрах, которое обеспечивает оптимальный зазор между колодками и диском.
