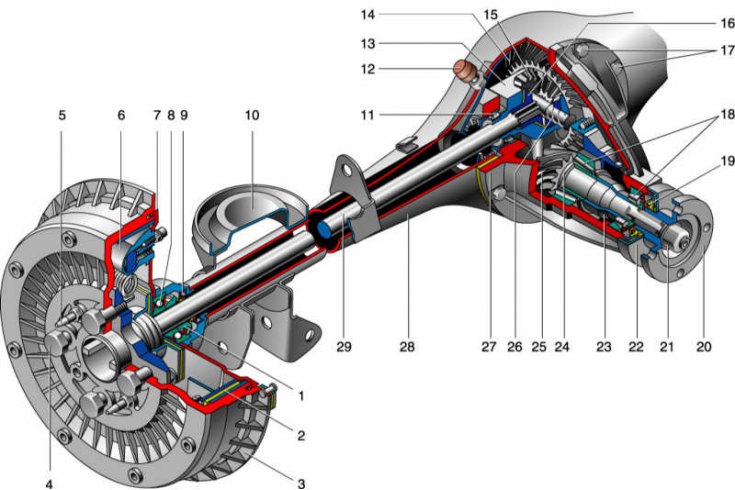

Задний мост в разрезе
1 – запорное кольцо полуоси; 2 – тормозная колодка; 3 – тормозной барабан; 4 – болт крепления колеса; 5 – направляющий штифт; 6 – тормозной цилиндр; 7 – тормозной щит; 8 – подшипник полуоси; 9 – манжета полуоси; 10 – опорная чашка пружины; 11 – подшипник дифференциала; 12 – сапун; 13 – корпус дифференциала; 14 – ведомая шестерня главной передачи; 15 – сателлит; 16 – полуосевая шестерня; 17 – болты крепления редуктора к картеру заднего моста; 18 – подшипники ведущей шестерни; 19 – манжета фланца ведущей шестерни; 20 – фланец; 21 – гайка ведущей шестерни; 22 – кольцо грязеотражательное; 23 – распорная втулка; 24 – регулировочная прокладка (кольцо); 25 – ведущая шестерня; 26 – ось сателлитов; 27 – корпус редуктора; 28 – балка заднего моста; 29 – полуось.
Описание конструкции
Задний мост автомобиля выполнен в виде пустотелой балки, к торцам которой приварены фланцы с посадочными местами под подшипники полуосей и отверстиями для крепления тормозных щитов. В середине к балке болтами крепится редуктор главной передачи с дифференциалом, а со стороны фланцев в балку вставлены две полуоси, передающие крутящий момент от редуктора к задним колесам.
Задний мост у всех «классических» автомобилей ВАЗ (кроме полноприводных моделей) унифицирован и в зависимости от модели может комплектоваться редуктором с передаточным числом 3,9 или 4,1.

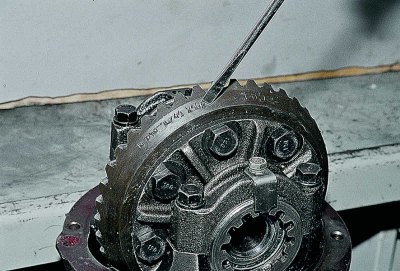

Место маркировки передаточного числа на ведомой шестерне.
Ведущая и ведомые шестерни редуктора подбираются парами и при повреждении хотя бы одной из них – заменяются в комплекте.
Ведущая шестерня установлена на двух роликовых конических подшипниках, между их внутренними кольцами вставлена упругая распорная втулка. При затягивании гайки на хвостовике ведущей шестерни эта втулка деформируется, обеспечивая предварительный натяг в подшипниках.
Между ведущей шестерней и ее подшипником установлено регулировочное кольцо, определяющее осевое положение ведущей шестерни.
Ведомая шестерня главной передачи крепится болтами к корпусу дифференциала, который установлен на двух роликовых конических подшипниках. Предварительный натяг в этих подшипниках, а также величина зазора между зубьями ведущей и ведомой шестерен регулируются кольцевыми гайками, завернутыми в разъемные постели подшипников. Внутри корпуса дифференциала на оси свободно сидят два сателлита, входящие в зацепление с полуосевыми шестернями.
Полуось внутренним концом входит в шлицевое отверстие полуосевой шестерни, а наружным опирается на шариковый подшипник, входящий во фланец балки и запираемый там пластиной. Пластина совместно с маслоотражателем и щитом тормоза крепится четырьмя болтами к фланцу балки. В гнезде балки моста установлена манжета. От осевого смещения подшипник фиксируется на полуоси запорным кольцом.
На щите тормозов крепятся тормозные колодки, тормозной цилиндр с трубкой подвода тормозной жидкости и оболочка троса стояночного тормоза.
К фланцу полуоси двумя направляющими штифтами крепится тормозной барабан.
Для заливки и слива масла установлены две пробки с конической резьбой.
