Рабочая тормозная система предназначена для снижения скорости движения автомобиля, вплоть до его полной остановки и кратковременного удержания автомобиля в неподвижном состоянии.
Рабочая тормозная система двухконтурная, диагональная, с гидравлическим приводом, состоит из главного тормозного цилиндра с вакуумным усилителем, четырех колесных тормозных механизмов и регулятором давления жидкости в задних тормозных механизмах. Тормозные механизмы передних колес дисковые, вентилируемые, задних — барабанные.
Примечание. Часть автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ранних годов выпуска с 8-ми клапанными двигателями объемом 1,5 л. комплектовались тормозными механизмами передних колес с невентилируемыми дисками.
Каждый из контуров автомобиля включает в себя тормозные механизмы двух колес: одного переднего и одного заднего расположенные на автомобиле по диагонали.
Так в один контур входят тормозные механизмы переднего правого и заднего левого колес, а во второй — тормозные механизмы переднего левого и заднего правого колес. При выходе из строя одного из контуров, второй контур, хоть и с меньшей эффективностью, обеспечит остановку автомобиля.
Регулятор давления ограничивает поступление тормозной жидкости в задние тормозные механизмы при недостаточной нагрузке на заднюю ось, тем самым, предотвращая блокировку задних колес и занос задней оси автомобиля при резком торможении. В корпусе регулятора тормозных сил имеется контрольное отверстие, закрытое пластмассовой заглушкой. Подтекание тормозной жидкости из этого отверстия свидетельствует о негерметичности колец регулятора тормозных сил.
Для уменьшения усилия, прикладываемого водителем к педали тормоза, на главном тормозном цилиндре установлен вакуумный усилитель, работающий за счет использования разрежения, образующегося во впускном трубопроводе работающего двигателя.
Предупреждение. Не выключайте двигатель до полной остановки автомобиля.
На корпусе главного тормозного цилиндра установлен бачок с тормозной жидкостью. В крышке бачка главного тормозного цилиндра установлен датчик. При опасном падении уровня тормозной жидкости в бачке, датчик включает контрольную лампу на щитке приборов.
Ручная тормозная система предназначена для предотвращения самопроизвольного движения автомобиля во время стоянки.
Рычаг ручного тормоза двумя тросами связан с тормозными механизмами задних колес. При переведении рычага ручного тормоза в верхнее положение, рычаги, установленные на колодках поворачиваются и начинают давить на распорные планки. Тормозные колодки задних тормозных механизмов раздвигаются и фиксируют от проворачивания тормозной барабан.
В процессе эксплуатации ручной тормоз требует периодической регулировки. Это связано с износом накладок тормозных колодок и вытягиванием тросов привода. Ход рычага ручного тормоза должен составлять 2-4 щелчка. Если он меньше, необходимо увеличить длину привода, если больше - уменьшить.

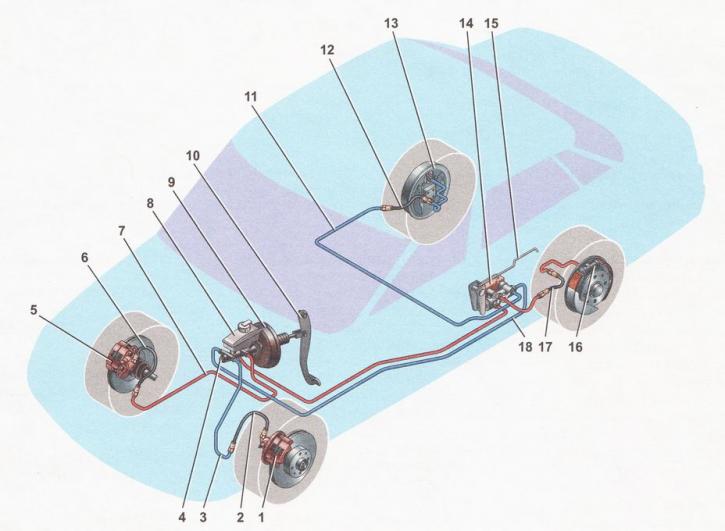

Схема устройства тормозной системы: 1 - тормозной механизм переднего левого колеса; 2, 6, 12, 17 - тормозные шланги; 3, 7, 11, 18 - тормозные трубки; 4 - главный тормозной цилиндр; 5 - тормозной механизм переднего правого колеса; 8 - бачок главного тормозного цилиндра; 9 - вакуумный усилитель; 10 - педаль тормоза; 13 - тормозной механизм заднего правого колеса; 14 - регулятор давления тормозной жидкости в тормозных механизмах задних колес; 15 - рычаг регулятора давления тормозной жидкости в тормозных механизмах задних колес; 16 - тормозной механизм заднего левого колеса
(Информацию можно прочесть на сайте: «VAZbook»)

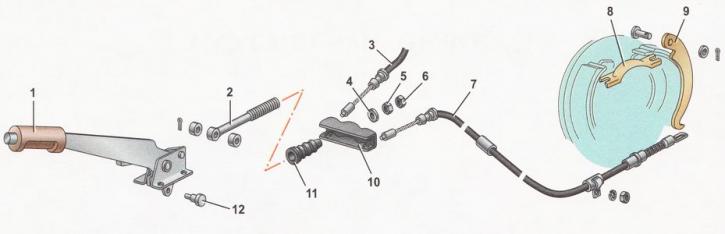

Схема устройства ручного тормоза: 1 - рычаг привода ручного тормоза; 2 - тяга рычага; 3 - трос привода тормозного механизма правого заднего колеса; 4 - шайба; 5 - регулировочная гайка; 6 - контргайка; 7 - трос привода тормозного механизма левого заднего колеса; 8 - распорная планка; 9 - рычаг; 10 - уравнитель тросов; 11 - резиновый чехол; 12 - ось тяги
