- ключи "на 17", "на 19" (два), "на 30"
- отвертка
- бородок
- молоток
- приспособление с набором оправок для запрессовки подшипников
- щипцы для снятия стопорных колец
- маркер
Внимание! Если при покачивании вывешенного колеса появился люфт или шум во время движения, есть вероятность, что подшипник ступицы вышел из строя.
Внимание! В ступице установлен шариковый двухрядный подшипник, который во время эксплуатации не требует регулировки и смазки. При выпрессовке ступицы подшипник разрушается. Поэтому выпрессовывайте ступицу из поворотного кулака только для замены подшипника.
Рекомендация. При повышенном люфте в колесе расконтрите гайку ступицы и проверьте момент ее затяжки. Если крепление ослаблено, попробуйте затянуть гайку требуемым моментом и законтрите ее. При отсутствии люфта подшипник сможет проработать еще какое-то время.
![](https://www.vazbook.ru/img/vaz_1111/3046.jpg)

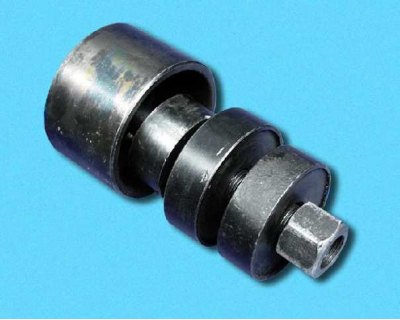

Набор оправок для запрессовки подшипников
Для запрессовки подшипника ступицы используйте оправки соответствующего размера из набора. При отсутствии оправок можно воспользоваться кольцами старого подшипника.
![](https://www.vazbook.ru/img/vaz_1111/3047.jpg)

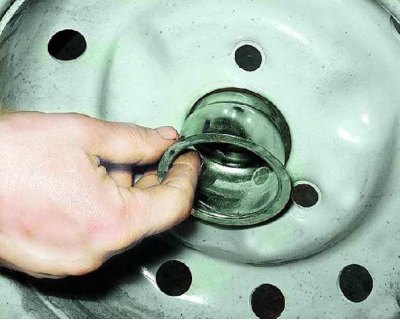

1. Снимите колесо и декоративный колпак гайки ступицы колеса.
![](https://www.vazbook.ru/img/vaz_1111/3048.jpg)

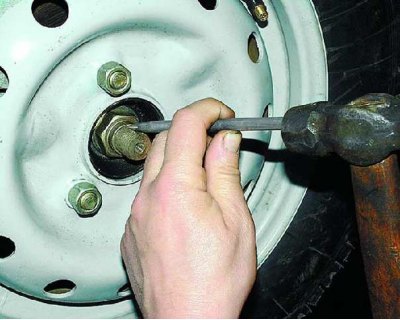

2. Вновь установите колесо и расконтрите гайку ступицы.
![](https://www.vazbook.ru/img/vaz_1111/3049.jpg)

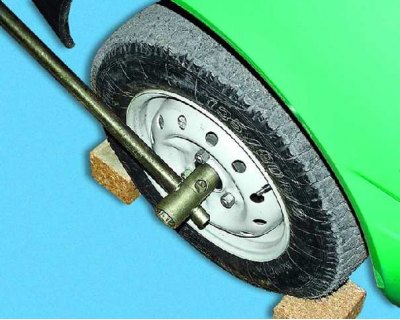

3. Ослабьте затяжку гайки ступицы. Она затянута с большим моментом, поэтому рекомендуется воспользоваться удлинителем, например отрезком трубы.
![](https://www.vazbook.ru/img/vaz_1111/3050.jpg)

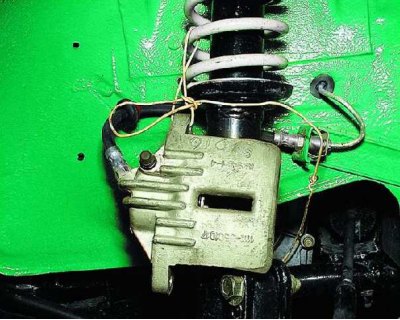

4. Снимите переднее колесо, тормозные колодки и суппорт, подвесив его на веревке или проволоке к пружине передней подвески (см. подраздел 7.1.1.).
![](https://www.vazbook.ru/img/vaz_1111/3051.jpg)

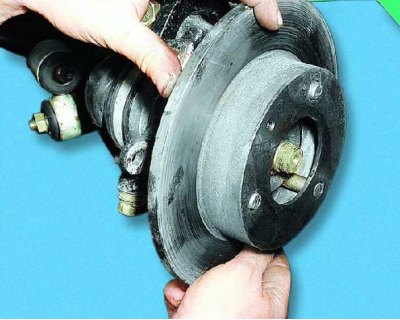

5. Снимите тормозной диск (см. подраздел 7.1.3.).
![](https://www.vazbook.ru/img/vaz_1111/3052.jpg)

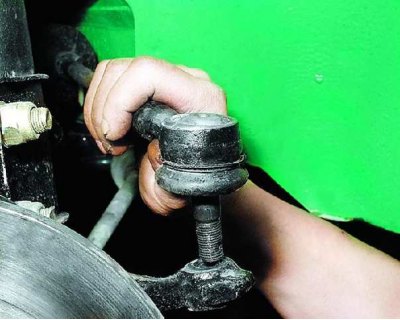

6. Выпрессуйте палец шарового шарнира из поворотного рычага (см. подраздел 6.4.) и отведите рулевую тягу в сторону.
![](https://www.vazbook.ru/img/vaz_1111/3053.jpg)

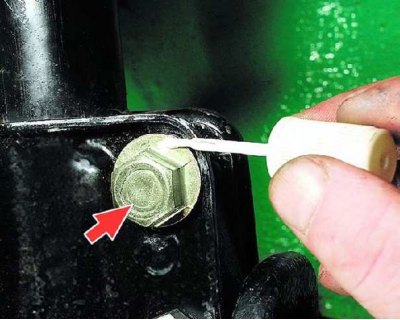

7. Отметьте положение головки регулировочного болта на кронштейне стойки. Это поможет при установке стойки приблизительно сохранить развал колес.
![](https://www.vazbook.ru/img/vaz_1111/3054.jpg)

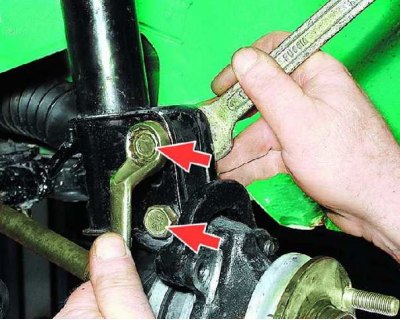

8. Ослабьте затяжку гаек болтов крепления поворотного кулака к стойке.
![](https://www.vazbook.ru/img/vaz_1111/3055.jpg)

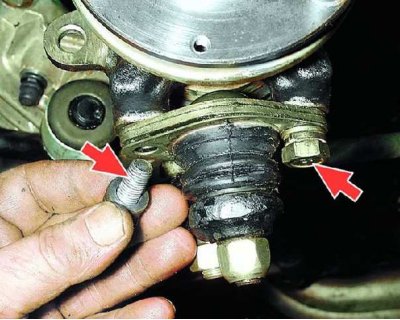

9. Отверните два болта крепления шаровой опоры к поворотному кулаку (под головками болтов установлены плоские и пружинные шайбы).
![](https://www.vazbook.ru/img/vaz_1111/3056.jpg)

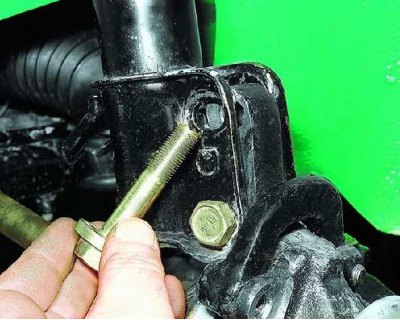

10. Окончательно отверните две гайки крепления поворотного кулака к стойке и выньте болты.
![](https://www.vazbook.ru/img/vaz_1111/3057.jpg)

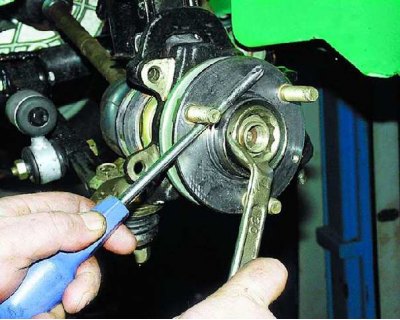

11. Окончательно отверните гайку ступицы.
![](https://www.vazbook.ru/img/vaz_1111/3058.jpg)

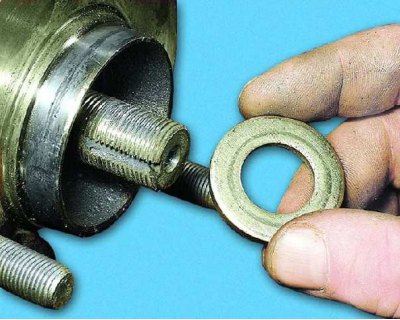

12. Снимите упорную шайбу.
![](https://www.vazbook.ru/img/vaz_1111/3059.jpg)

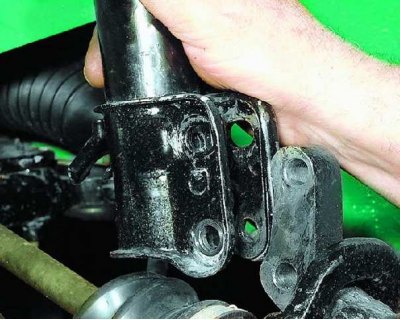

13. Выведите поворотный кулак из кронштейна стойки и...
![](https://www.vazbook.ru/img/vaz_1111/3060.jpg)

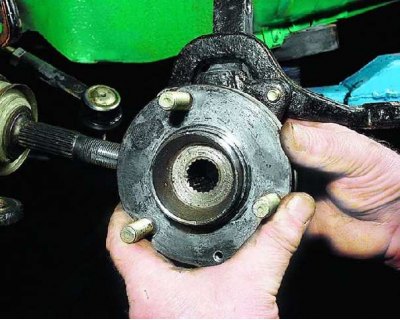

14. ...снимите его в сборе со ступицей с хвостовика наружного ШРУСа.
![](https://www.vazbook.ru/img/vaz_1111/3061.jpg)

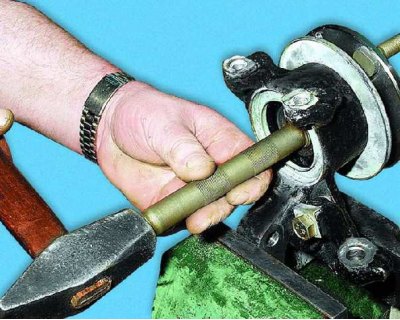

15. Зажав поворотный кулак в тиски, выпрессуйте с помощью соответствующей выколотки...
![](https://www.vazbook.ru/img/vaz_1111/3062.jpg)

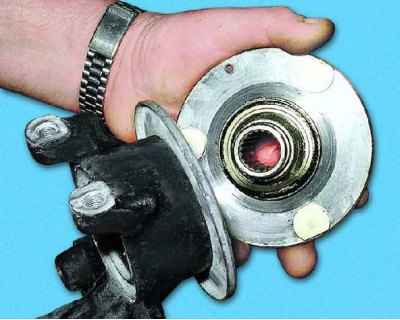

16....ступицу из поворотного кулака.
![](https://www.vazbook.ru/img/vaz_1111/3063.jpg)

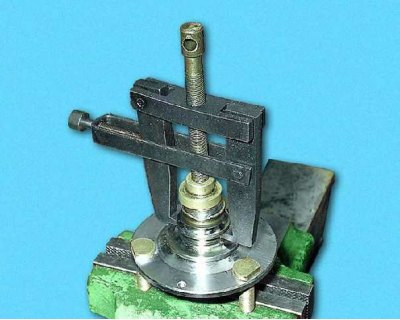

17. Если наружная часть внутреннего кольца подшипника осталась на ступице, спрессуйте ее съемником. Для удобства демонтажа на ступице есть две специальные выемки.
![](https://www.vazbook.ru/img/vaz_1111/3064.jpg)

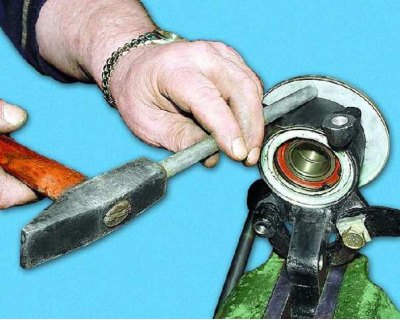

18. Если необходимо заменить наружное грязезащитное кольцо, с помощью выколотки сбейте его с поворотного кулака (для замены подшипника это можно не делать).
![](https://www.vazbook.ru/img/vaz_1111/3065.jpg)

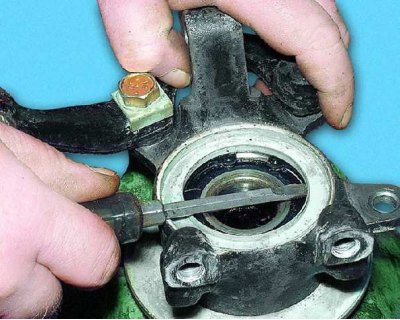

19. Осторожно поддев отверткой, снимите внутреннее грязезащитное кольцо.
![](https://www.vazbook.ru/img/vaz_1111/3066.jpg)

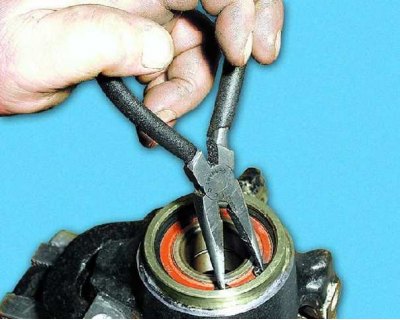

20. Снимите стопорные кольца с обеих сторон поворотного кулака.
![](https://www.vazbook.ru/img/vaz_1111/3067.jpg)

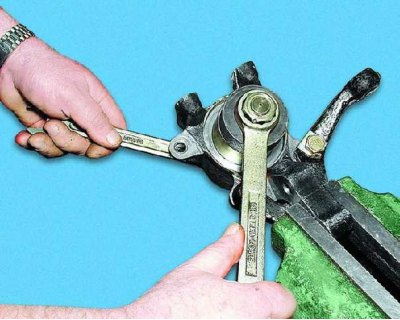

21. Установив приспособление с соответствующей оправкой, выпрессуйте подшипник из кулака.
![](https://www.vazbook.ru/img/vaz_1111/3068.jpg)

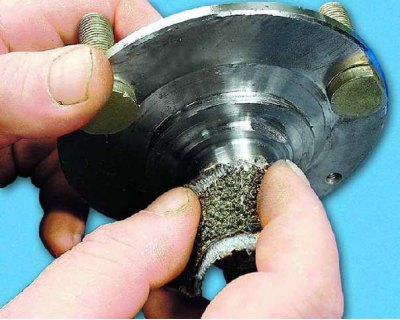

22. Очистите от грязи ступицу и...
![](https://www.vazbook.ru/img/vaz_1111/3069.jpg)

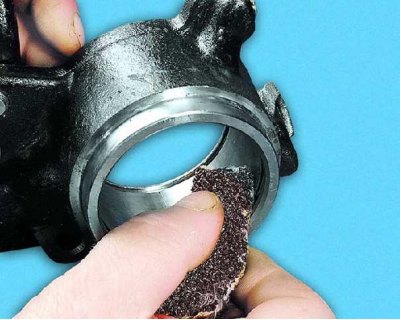

23. ...поворотный кулак.
![](https://www.vazbook.ru/img/vaz_1111/3070.jpg)

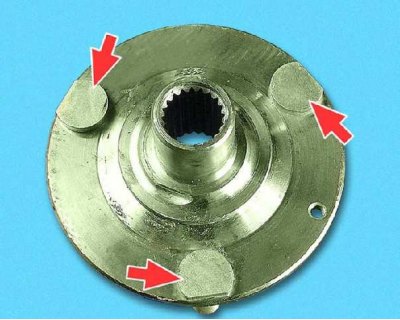

24. Выбейте молотком поврежденные шпильки крепления колеса и запрессуйте новые.
![](https://www.vazbook.ru/img/vaz_1111/3071.jpg)

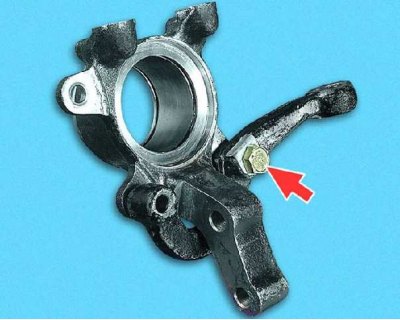

25. При замене поворотного кулака снимите с него поворотный рычаг, отвернув болт крепления, и установите рычаг на новый кулак.
![](https://www.vazbook.ru/img/vaz_1111/3072.jpg)

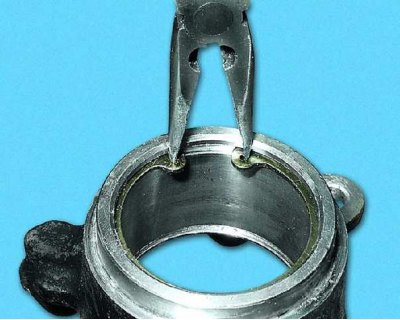

26. Установите наружное стопорное кольцо в проточку поворотного кулака.
![](https://www.vazbook.ru/img/vaz_1111/3073.jpg)

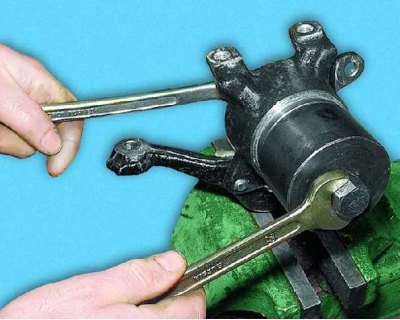

27. Запрессуйте с помощью соответствующей оправки новый подшипник в поворотный кулак, прикладывая усилие только к наружному кольцу подшипника с внутренней стороны кулака. Не забивайте подшипник – он может разрушиться.
![](https://www.vazbook.ru/img/vaz_1111/3074.jpg)

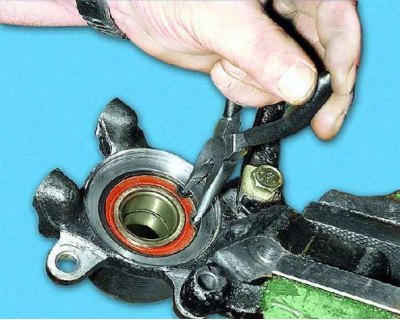

28. Установите внутреннее стопорное кольцо.
![](https://www.vazbook.ru/img/vaz_1111/3075.jpg)

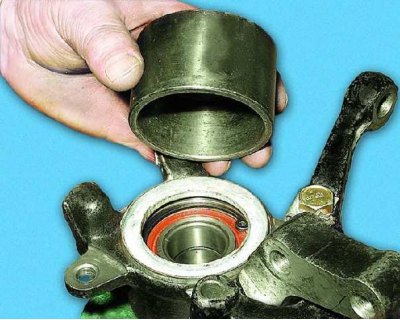

29. Запрессуйте внутреннее грязезащитное кольцо с помощью стакана приспособления.
![](https://www.vazbook.ru/img/vaz_1111/3076.jpg)

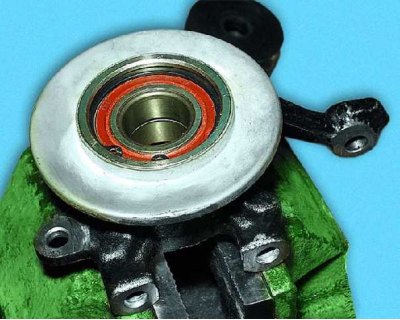

30. Запрессуйте наружное грязезащитное кольцо с помощью подходящей оправки.
![](https://www.vazbook.ru/img/vaz_1111/3077.jpg)

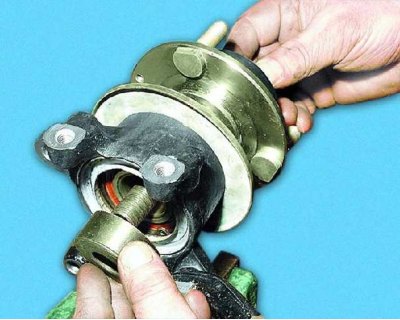

31. Установите в поворотный кулак ступицу и приспособление с соответствующей оправкой (чтобы приложить усилие к внутреннему кольцу подшипника) и...
![](https://www.vazbook.ru/img/vaz_1111/3078.jpg)

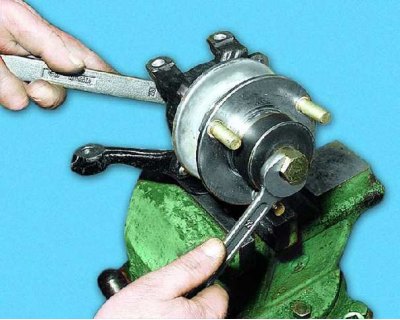

32. ...запрессуйте ступицу во внутреннее кольцо подшипника.
![](https://www.vazbook.ru/img/vaz_1111/3079.jpg)

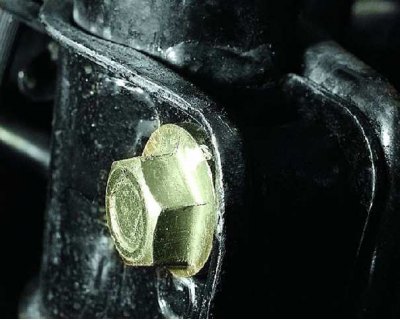

33. Установите поворотный кулак в порядке, обратном снятию. При этом поверните регулировочный болт так, чтобы совпали ранее сделанные метки, и, удерживая его в этом положении от проворачивания, затяните гайку его крепления.
![](https://www.vazbook.ru/img/vaz_1111/3080.jpg)

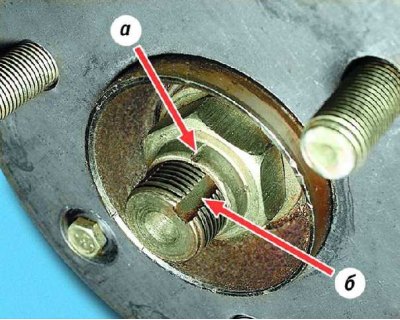

34. При сборке используйте новую гайку ступицы или гайку с другого колеса (чтобы старая замятая часть а буртика гайки при кернении не попадала в паз б хвостовика наружного ШРУСа).
![](https://www.vazbook.ru/img/vaz_1111/3081.jpg)

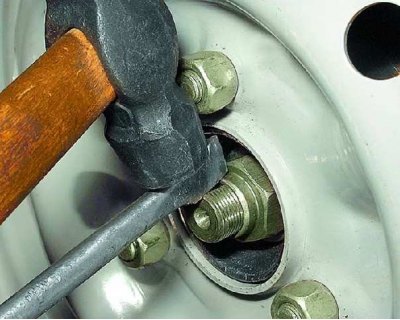

35. После установки автомобиля на землю окончательно затяните гайку ступицы, законтрите ее и установите декоративный колпак.
