- ключи "на 10", "на 13", "на 17" и "на 19"
- шестигранники "на 5" и "на 10"
- отвертка
Отсоедините провод от клеммы "–" аккумуляторной батареи.
Слейте жидкость из системы охлаждения двигателя.
Снимите воздушный фильтр (см. подраздел 10.10.1.).
При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь также может быть из-за коробления головки блока вследствие перегрева двигателя.
Внимание! Прокладка головки блока разовая, поэтому при каждом снятии головки блока прокладку необходимо заменять.
![](https://www.vazbook.ru/img/vaz_1111/1806.jpg)

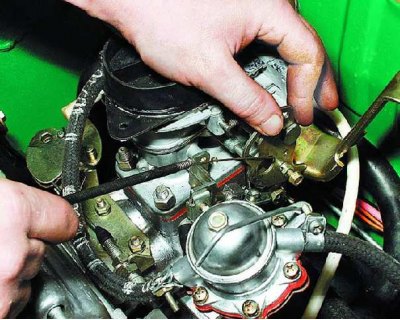

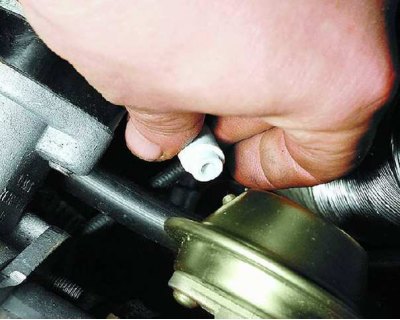

1. Выньте оболочку тяги привода воздушной заслонки из кронштейна и отсоедините тягу от рычага, ослабив болты крепления (см. подраздел 10.10.6.).
![](https://www.vazbook.ru/img/vaz_1111/1807.jpg)

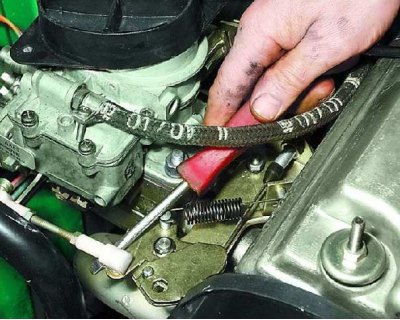

2. Отсоедините наконечник промежуточной тяги от промежуточного рычага привода дроссельной заслонки.
![](https://www.vazbook.ru/img/vaz_1111/1808.jpg)

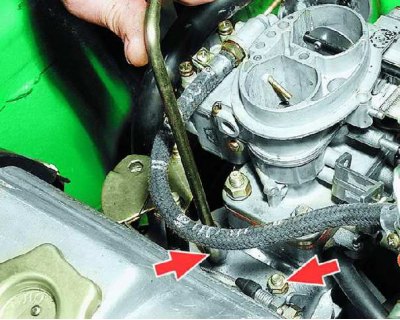

3. Отверните две гайки крепления кронштейна промежуточного рычага.
![](https://www.vazbook.ru/img/vaz_1111/1809.jpg)

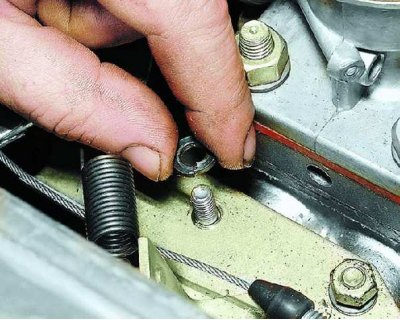

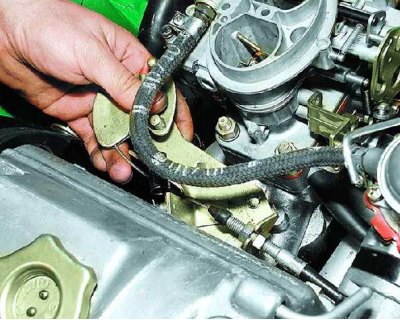

4. Обратите внимание: под гайками установлены пружинные шайбы.
![](https://www.vazbook.ru/img/vaz_1111/1810.jpg)
5. Снимите кронштейн со шпилек.
![](https://www.vazbook.ru/img/vaz_1111/1811.jpg)

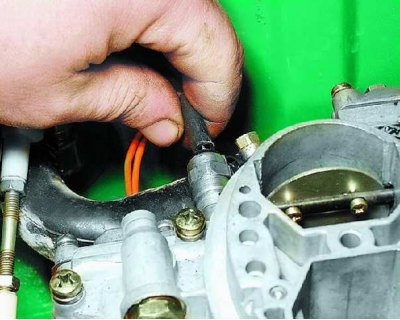

6. Отсоедините провода от клапана ЭПХХ.
![](https://www.vazbook.ru/img/vaz_1111/1812.jpg)

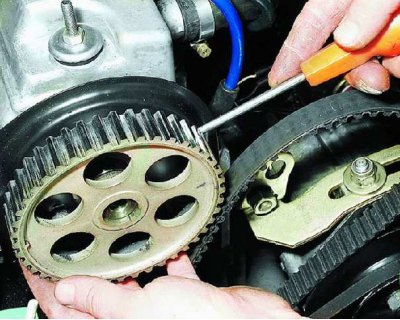

7. Снимите шкив с распределительного вала (см. подраздел 10.4.2., операции 1–5).
![](https://www.vazbook.ru/img/vaz_1111/1813.jpg)

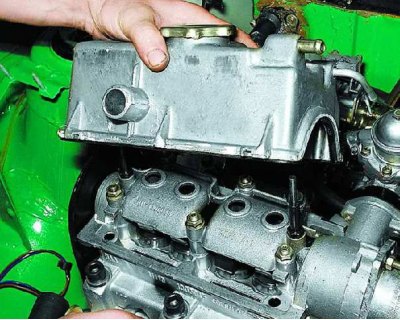

8. Снимите крышку головки блока цилиндров (см. подраздел 10.2., операции 1–10).
![](https://www.vazbook.ru/img/vaz_1111/1814.jpg)

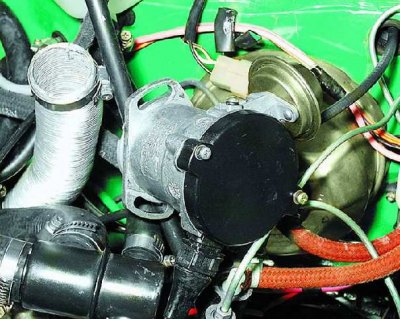

9. Отсоедините шланг от вакуумного регулятора датчика момента искрообразования.
![](https://www.vazbook.ru/img/vaz_1111/1815.jpg)
10. Отверните три гайки крепления датчика момента искрообразования, снимите его со шпилек и отведите в сторону, не отсоединяя от него колодку с проводами.
![](https://www.vazbook.ru/img/vaz_1111/1816.jpg)

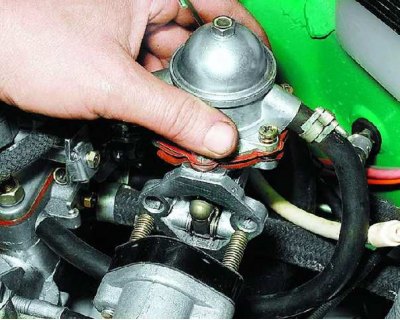

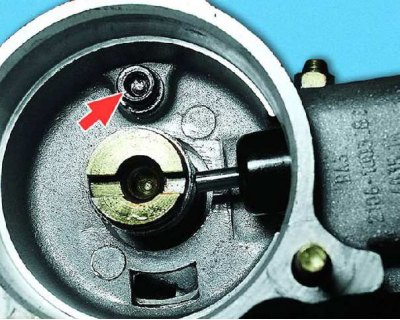

11. Снимите топливный насос со шпилек корпуса привода вспомогательных агрегатов (см. подраздел 10.10.3.) и отведите его в сторону, не отсоединяя от него шлангов.
![](https://www.vazbook.ru/img/vaz_1111/1817.jpg)
12. Отверните болт крепления корпуса привода вспомогательных агрегатов.
![](https://www.vazbook.ru/img/vaz_1111/1818.jpg)

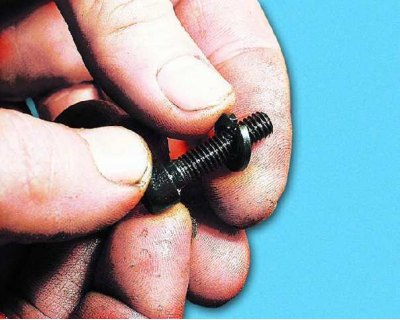

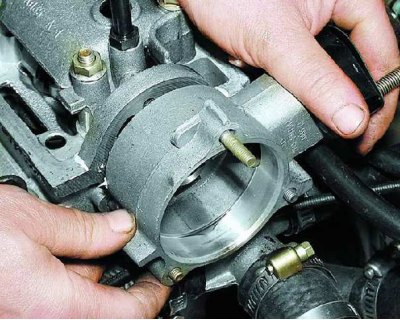

13. Обратите внимание: под головкой болта установлена пружинная шайба.
![](https://www.vazbook.ru/img/vaz_1111/1819.jpg)
14. Снимите корпус привода вспомогательных агрегатов со шпилек.
![](https://www.vazbook.ru/img/vaz_1111/1820.jpg)

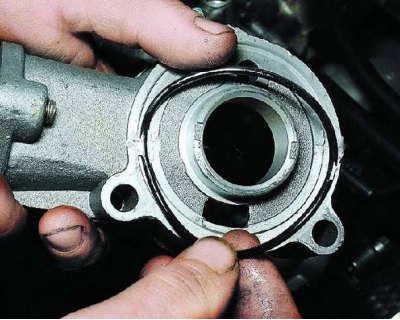

15. Проверьте и замените порванное или потерявшее эластичность уплотнительное кольцо, установленное в корпусе привода вспомогательных агрегатов.
![](https://www.vazbook.ru/img/vaz_1111/1821.jpg)

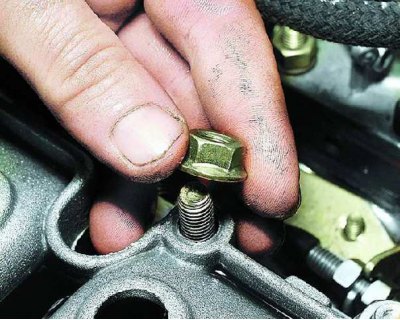

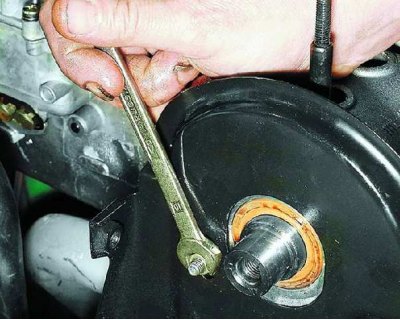

16. Отверните гайку верхнего крепления задней крышки ремня привода распределительного вала.
![](https://www.vazbook.ru/img/vaz_1111/1822.jpg)

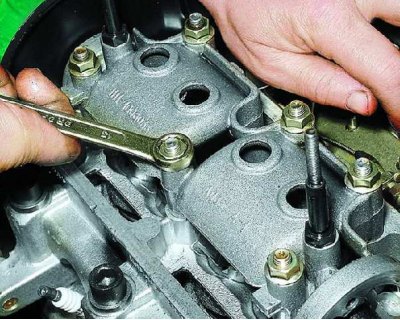

17. Отверните шесть гаек крепления корпуса подшипников распределительного вала.
![](https://www.vazbook.ru/img/vaz_1111/1823.jpg)

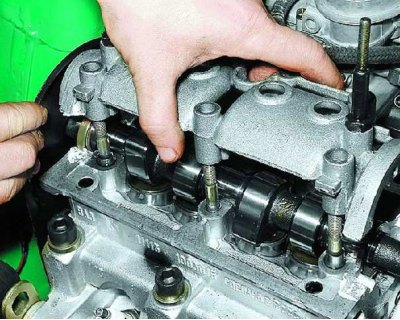

18. Обратите внимание: гайки имеют зубчатые буртики.
![](https://www.vazbook.ru/img/vaz_1111/1824.jpg)

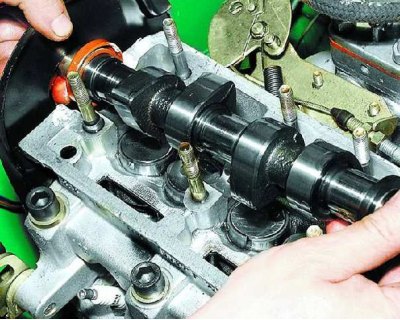

19. Снимите корпус подшипников распределительного вала.
![](https://www.vazbook.ru/img/vaz_1111/1825.jpg)
20. Выньте распределительный вал и снимите с него сальник.
![](https://www.vazbook.ru/img/vaz_1111/1826.jpg)

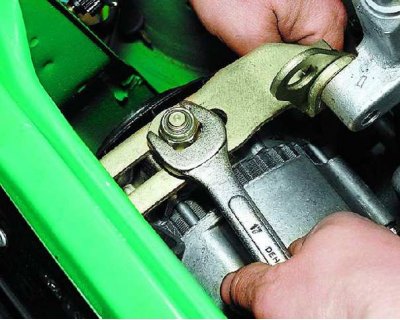

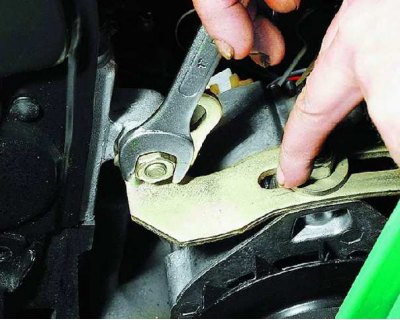

21. Ослабьте затяжку гайки крепления генератора к натяжной планке.
![](https://www.vazbook.ru/img/vaz_1111/1827.jpg)
22. Отверните гайку крепления натяжной планки к блоку цилиндров и снимите плоскую шайбу, установленную под ней.
![](https://www.vazbook.ru/img/vaz_1111/1828.jpg)
23. Снимите со шпильки рым.
![](https://www.vazbook.ru/img/vaz_1111/1829.jpg)

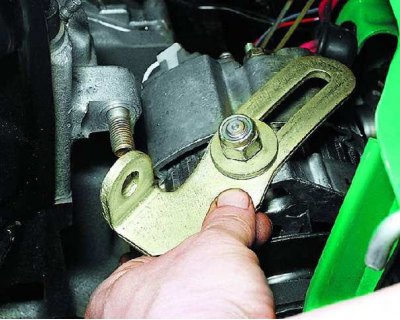

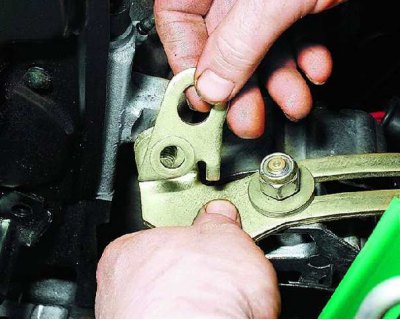

24. Снимите со шпильки натяжную планку.
![](https://www.vazbook.ru/img/vaz_1111/1830.jpg)

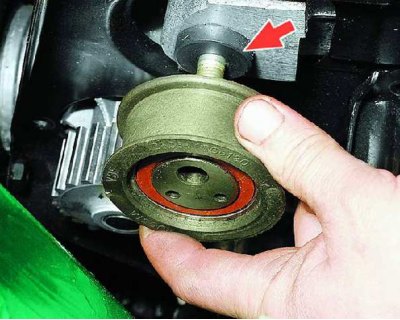

25. Снимите натяжной ролик и дистанционное кольцо (см. подраздел 10.3.1.).
![](https://www.vazbook.ru/img/vaz_1111/1831.jpg)
26. Ослабьте затяжку хомутов и отсоедините три шланга от патрубка рубашки охлаждения.
![](https://www.vazbook.ru/img/vaz_1111/1832.jpg)

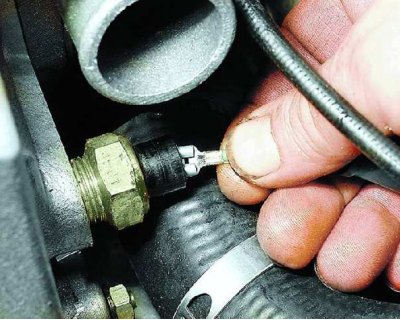

27. Сдвиньте защитный колпачок и отсоедините провод от датчика указателя температуры охлаждающей жидкости.
![](https://www.vazbook.ru/img/vaz_1111/1833.jpg)

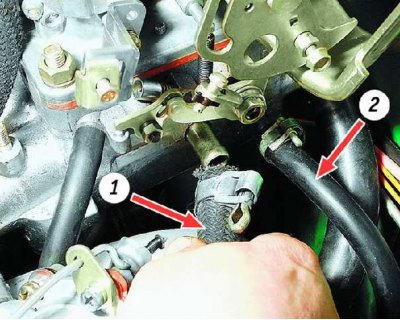

28. Ослабьте затяжку хомутов и отсоедините от штуцеров впускной трубы вакуумный шланг 1 (к вакуумному усилителю) и шланг 2 подогрева впускной трубы.
![](https://www.vazbook.ru/img/vaz_1111/1834.jpg)

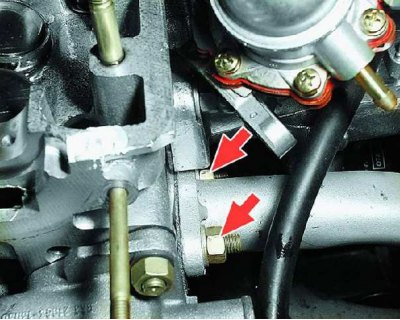

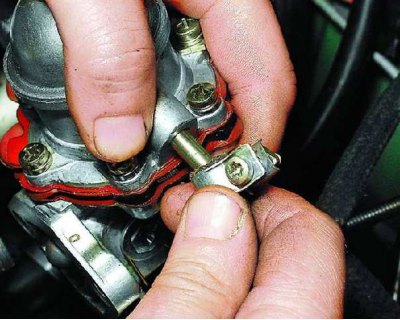

29. Ослабьте затяжку хомута и отсоедините шланг подачи топлива от топливного насоса к карбюратору.
![](https://www.vazbook.ru/img/vaz_1111/1835.jpg)

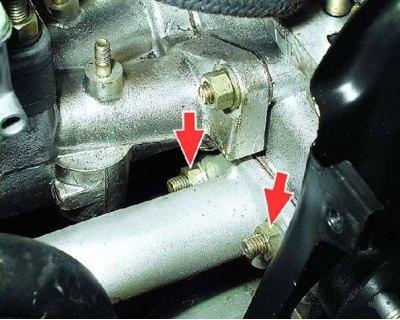

30. Отверните с левой стороны головки две гайки крепления приемной трубы глушителя.
![](https://www.vazbook.ru/img/vaz_1111/1836.jpg)

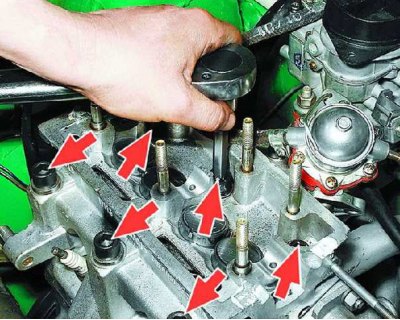

31. Отверните с правой стороны головки две гайки крепления приемной трубы.
![](https://www.vazbook.ru/img/vaz_1111/1837.jpg)
32. Отверните шесть болтов крепления головки блока цилиндров.
![](https://www.vazbook.ru/img/vaz_1111/1838.jpg)

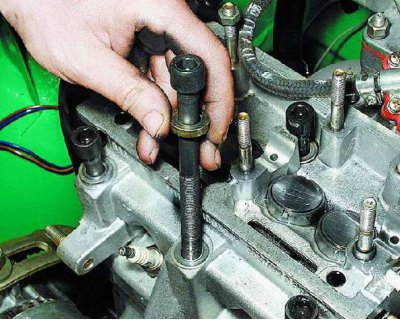

33. Выньте болты с шайбами.
![](https://www.vazbook.ru/img/vaz_1111/1839.jpg)

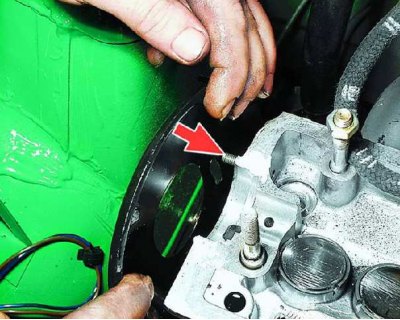

34. Отожмите заднюю крышку ремня привода распределительного вала до выхода шпильки из ее отверстия.
![](https://www.vazbook.ru/img/vaz_1111/1840.jpg)

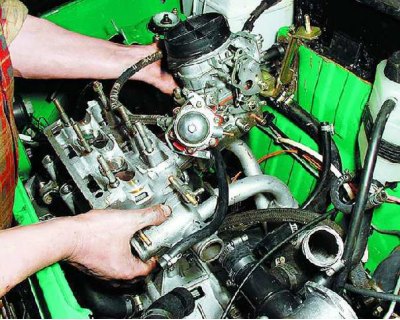

35. Снимите головку с блока цилиндров, выведя шпильки из отверстий фланцев приемной трубы глушителя.
![](https://www.vazbook.ru/img/vaz_1111/1841.jpg)

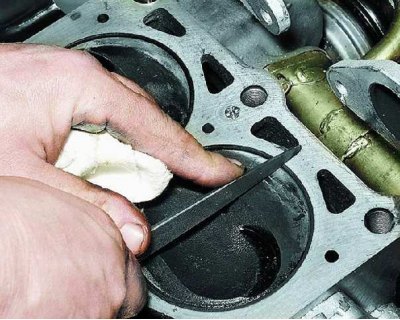

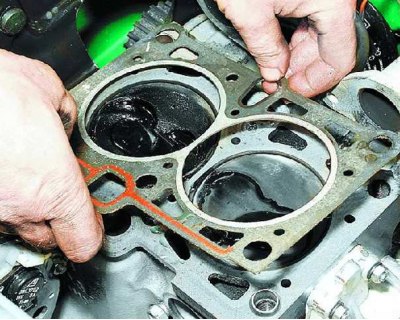

36. Снимите прокладку.
![](https://www.vazbook.ru/img/vaz_1111/1842.jpg)
37. Очистите привалочные поверхности блока цилиндров и головки.
![](https://www.vazbook.ru/img/vaz_1111/1843.jpg)
38. Удалите масло из резьбовых отверстий в блоке цилиндров под болты крепления головки.
![](https://www.vazbook.ru/img/vaz_1111/1844.jpg)

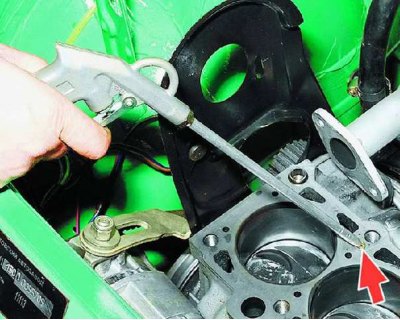

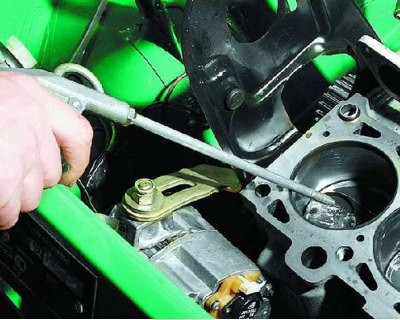

39. Продуйте сжатым воздухом жиклер в масляном канале блока цилиндров.
![](https://www.vazbook.ru/img/vaz_1111/1845.jpg)
40. Продуйте сжатым воздухом цилиндры блока.
![](https://www.vazbook.ru/img/vaz_1111/1846.jpg)

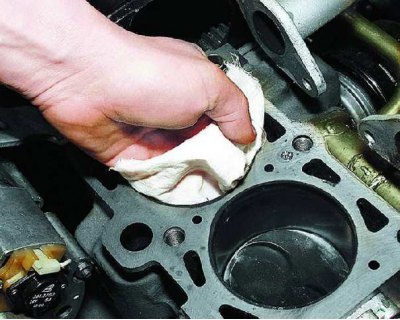

41. Тщательно вытрите чистой тряпкой зеркала цилиндров и привалочную поверхность блока цилиндров.
![](https://www.vazbook.ru/img/vaz_1111/1847.jpg)

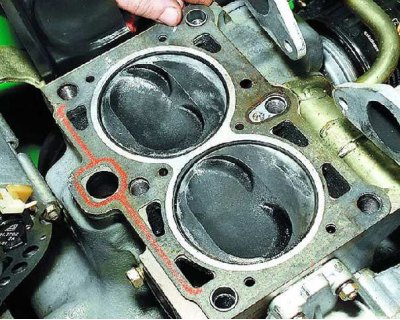

42. Установите на блок цилиндров новую прокладку. Она должна быть чистой и сухой.
![](https://www.vazbook.ru/img/vaz_1111/1848.jpg)

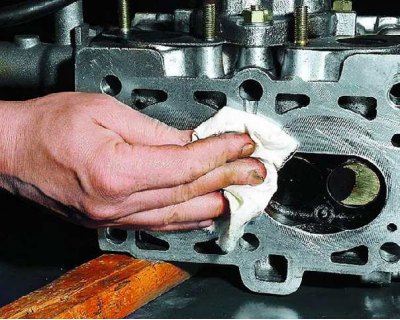

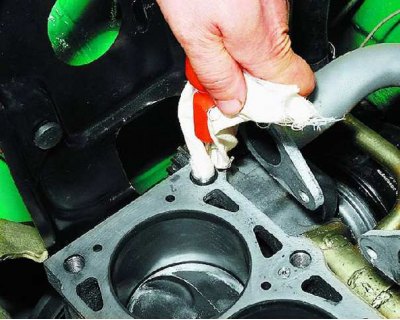

43. Тщательно вытрите чистой тряпкой привалочную поверхность головки блока.
![](https://www.vazbook.ru/img/vaz_1111/1849.jpg)

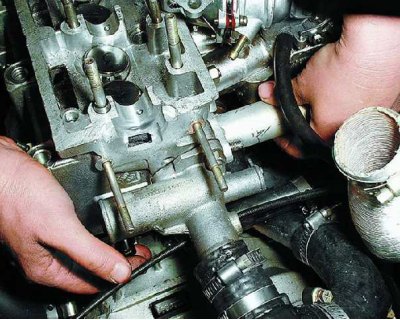

44. Установите головку на блок, надев на шпильки головки фланцы приемной трубы глушителя.
![](https://www.vazbook.ru/img/vaz_1111/1850.jpg)

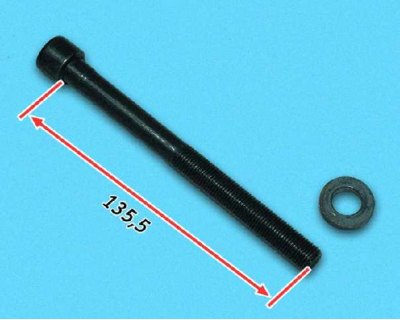

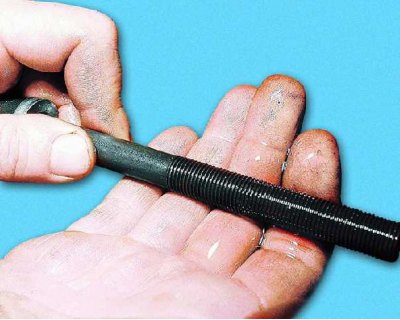

45. Измерьте длину болтов крепления головки блока цилиндров, так как они вытягиваются при многократном использовании. Замените болты, длина которых превышает 135,5 мм, на новые.
![](https://www.vazbook.ru/img/vaz_1111/1851.jpg)
46. Смажьте болты крепления головки блока вместе с шайбами тонким слоем моторного масла.
![](https://www.vazbook.ru/img/vaz_1111/1852.jpg)

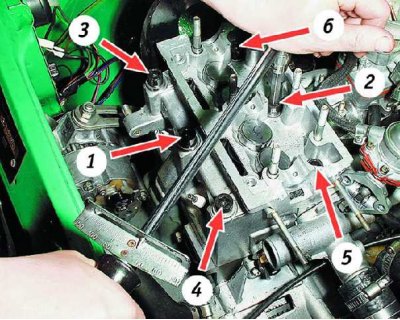

47. Затяните болты крепления головки в указанной последовательности в четыре этапа:
- 1-й – моментом 20 Н/м (2 кгс/м)
- 2-й – моментом 69,4–85,7 Н/м (7,1–8,7 кгс/м)
- 3-й – доверните на 90°
- 4-й – окончательно доверните на 90°
![](https://www.vazbook.ru/img/vaz_1111/1853.jpg)

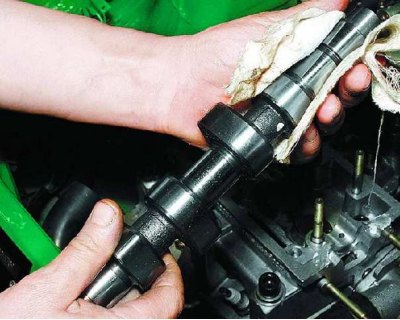

48. Тщательно вытрите чистой тряпкой распределительный вал.
![](https://www.vazbook.ru/img/vaz_1111/1854.jpg)

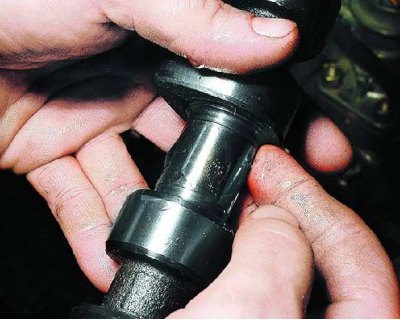

49. Смажьте шейки и кулачки распределительного вала тонким слоем моторного масла.
![](https://www.vazbook.ru/img/vaz_1111/1855.jpg)

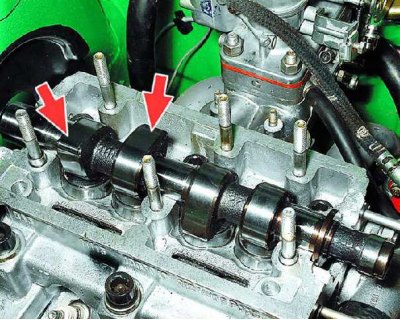

50. Установите распределительный вал в головку блока цилиндров так, чтобы кулачки привода клапанов первого цилиндра были направлены вверх от толкателей клапанов.
![](https://www.vazbook.ru/img/vaz_1111/1856.jpg)

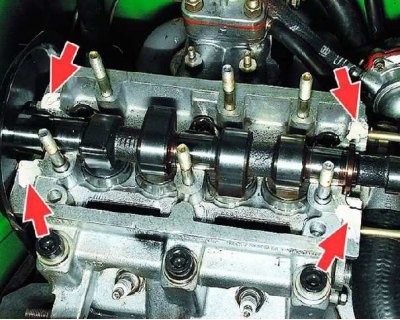

51. Нанесите герметик на поверхность головки блока в местах прилегания корпуса подшипников.
![](https://www.vazbook.ru/img/vaz_1111/1857.jpg)

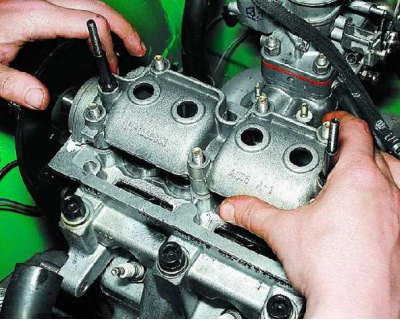

52. Установите корпус подшипников распределительного вала.

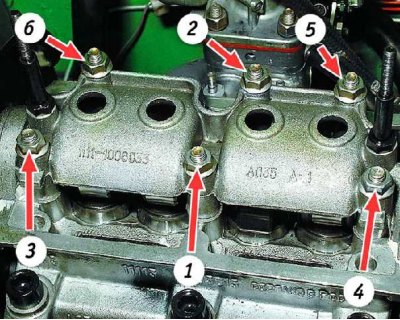

![](https://www.vazbook.ru/img/vaz_1111/1858.jpg)
53. Затяните гайки крепления корпуса подшипников в указанном порядке в два этапа:
- 1-й – затяните гайки до касания корпуса подшипников поверхности головки блока;
- 2-й – окончательно затяните гайки моментом 21,6 Н/м (2,2 кгс/м).
![](https://www.vazbook.ru/img/vaz_1111/1859.jpg)

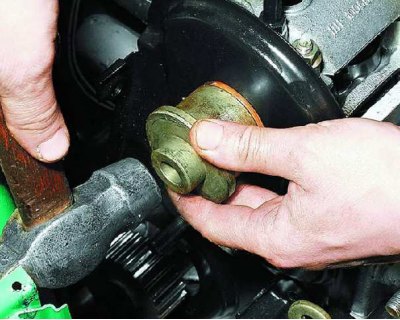

54. Запрессуйте сальник распределительного вала (см. подраздел 10.4.2.). Установите на головку детали и подсоедините к ней шланги и провода в порядке, обратном снятию. Установите ремень привода распределительного вала (см. подраздел 10.3.2.). Проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. подраздел 10.2.).
