Схема прывада размеркавальнага вала: 1 - абмежавальны палец; 2 - ланцуг; 3 - чаравік нацягвальніка; 4 - нацягвальнік ланцуга; 5 - зорачка размеркавальнага вала; 6 - заспакаяльнік ланцуга; 7 – зорачка валіка прывада алейнай помпы; 8 - зорачка каленчатага вала.
Здымаем вечка галоўкі блока цыліндраў (гл. Замена пракладкі крышкі галоўкі блока цыліндраў).
Пракручваем каленчаты вал па гадзіннікавай стрэлцы да моманту супадзення пазнакі на зорачцы размеркавальнага вала з пазнакай на корпусе падшыпнікаў размеркавальнага вала (гл. Рэгуляванне цеплавых зазор у клапаны механізме карбюратарнага рухавіка).
Здымаем кажух вентылятара карбюратарнага рухавіка (гл. Зняцце кажуха вентылятара карбюратарнага рухавіка).
Здымаем рамень прывада помпы астуджальнай вадкасці (гл. Рэгуляванне нацяжэння і замена рамяня прывада помпы астуджальнай вадкасці).
Здымаем шкіў каленчатага вала (гл. Замена пярэдняга сальніка каленчатага вала).
Раскантрываем і адварочваем ніт мацавання зорачкі размеркавальнага вала, прыслабіўшы нацяжэнне ланцуга, здымаем зорачку з ланцугом (гл. Зняцце размеркавальнага вала і рычагоў прывада клапанаў карбюратарнага рухавіка).
Здымаем ланцуг са зорачкі размеркавальнага вала.
Адварочваем тры ніта мацавання паддона картара да вечка прывада размеркавальнага вала (гл. Зняцце паддона картэра і алейнай помпы рухавіка на аўтамабілі). Для навочнасці аперацыі па здыманні ланцуга паказваем на дэмантаваным рухавіку.

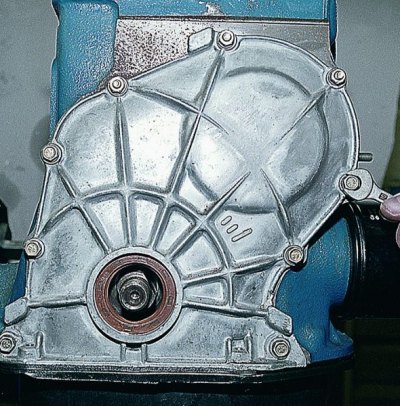

Ключом "на 10" адварочваем тры гайкі і шэсць нітаў мацавання вечка прывада размеркавальнага вала да блока цыліндраў.

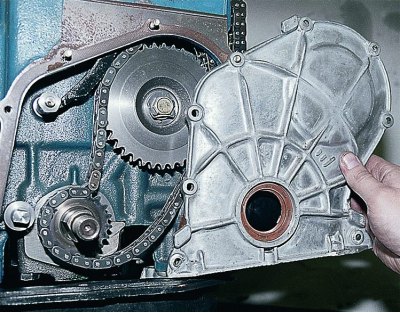

Здымаем вечка прывада размеркавальнага вала.

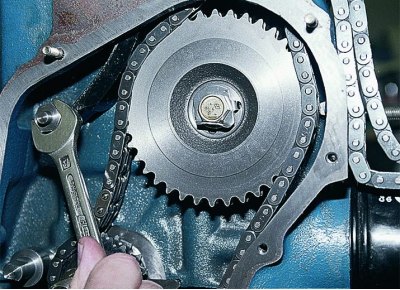

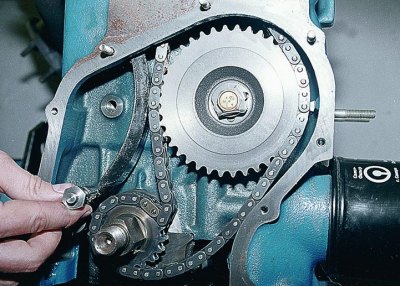

Ключом "на 17" адварочваем ніт мацавання чаравіка нацягвальніка...
...і здымаем чаравік.
(Інфармацыя апублікавана на сайце vazbook)

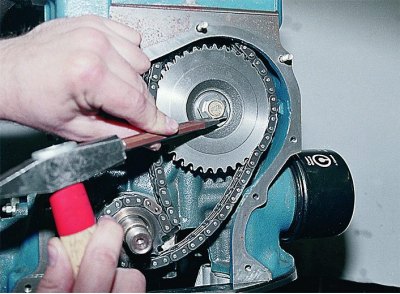

Зубілам адгінаем бок стопорной шайбы ніта мацавання зорачкі прывада алейнай помпы.

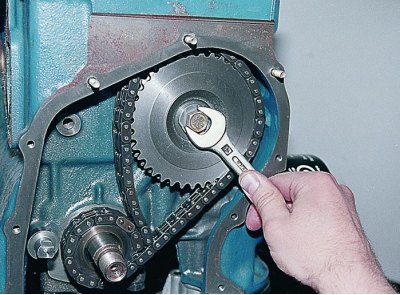

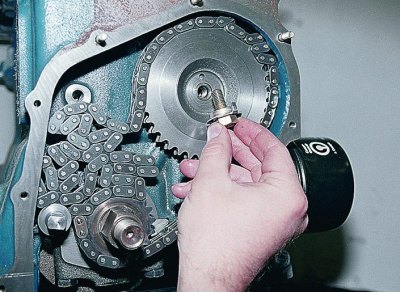

Ключом "на 17" адварочваем ніт мацавання зорачкі прывада алейнай помпы.
Здымаем ніт з шайбамі.

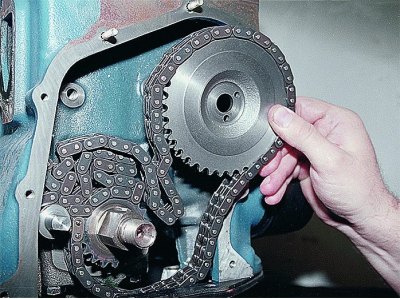

Здымаем зорачку.

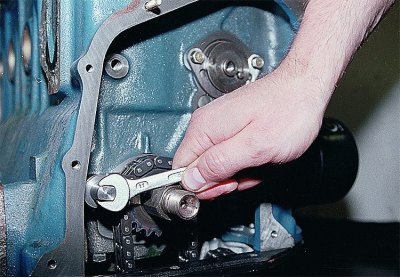

Ключом "на 10" адварочваем абмежавальны палец ланцуга і здымаем яго.
Вымаем ланцуг прывада размеркавальнага вала.
Зорачку з шкарпэткі каленчатага вала здымаем гэтак жа, як на ўпырскавым рухавіку (гл. Зняцце ланцуга і зорачак прывада размеркавальнага вала ўпырскавага рухавіка).

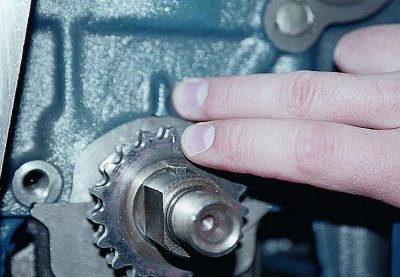

Перад усталёўкай ланцуга сумяшчаем пазнаку на зорачцы каленчатага вала з пазнакай на блоку цыліндраў,...
...а пазнаку на зорачцы размеркавальнага вала з пазнакай на корпусе падшыпнікаў.
Усталёўваны дэталі прывада размеркавальнага вала ў зваротнай паслядоўнасці.
Усталяваўшы ланцуг, нацягваем яе (гл. Рэгулёўка нацяжэння ланцуга прывада размеркавальнага вала карбюратарнага рухавіка).
Правярнуўшы каленчаты вал па гадзіннікавай стрэлцы на два абарачэння, правяраем супадзенне ўсталявальных пазнак.
Рэгулюем кут апярэджання запальвання.
