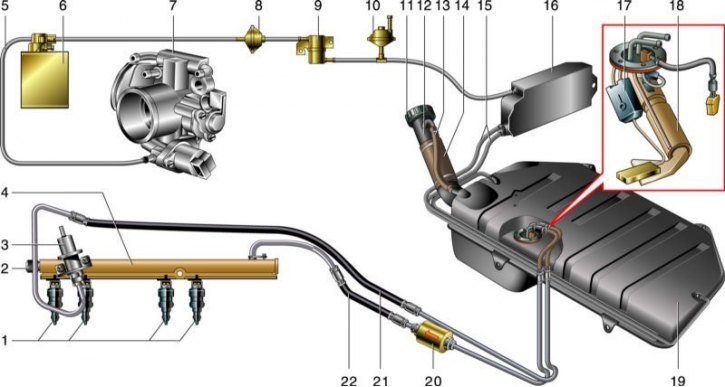

1 – brizgaljke; 2 – čep priključka za kontrolu pritiska goriva; 3 – regulator pritiska goriva; 4 – razvodnik goriva; 5 – crijevo za odvod benzinskih para iz adsorbera; 6 – adsorber s elektromagnetskim ventilom; 7 – sklop leptira za gas; 8 – dvosmjerni ventil; 9 – gravitacijski ventil; 10 – sigurnosni ventil; 11 – pluto; 12 – cijev za punjenje; 13 – Cijev spremnika goriva i cijevi za punjenje; 14 – crijevo dovodne cijevi; 15 – crijeva separatora; 16 – separator; 17 – senzor razine goriva; 18 – Električna pumpa za gorivo; 19 – spremnik goriva; 20 – filter goriva; 21 – vod za odvod goriva; 22 – dovod goriva.
