- multiméter ohmmérő üzemmódban 0,1 és 10 kOhm közötti mérési határértékkel);
- hőmérő, amelynek változási határa legalább 100°C;
- egy kis hőálló tartály, körülbelül 0,5 liter térfogattal.
Tanács. A hőmérő helyettesíthető hőmérő üzemmóddal rendelkező digitális multiméterrel.
Visszavonás
1. Engedje le a hűtőfolyadékot (cm. "Hűtőfolyadék - csere").
2. A kényelem kedvéért távolítsa el a légszűrőt (cm. "Légszűrő - ki- és beszerelés").

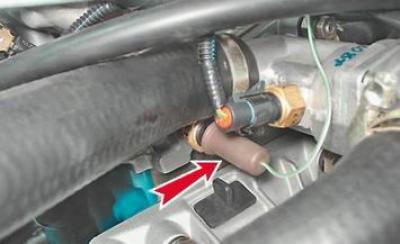

3. Távolítsa el a védőburkolatot az érzékelőről, és válassza le a vezeték hegyét az érzékelő kimenetéről.

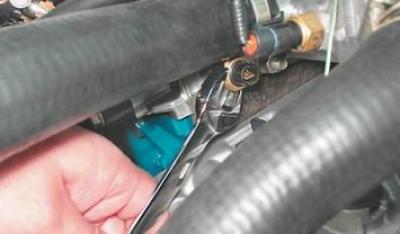

4. Kulcs 21 mm-rel csavarja le az érzékelőt a hengerfejről.
Vizsgálat
Az érzékelőt ugyanúgy ellenőrizzük, mint a motorvezérlő rendszer hűtőfolyadék hőmérséklet-érzékelőjét (cm. "Hűtőfolyadék hőmérséklet érzékelő - ellenőrizze és cserélje ki"). Csatlakoztassa az ohmmérő szondákat a kimenethez és az érzékelőházhoz.
Egy jó érzékelő ellenállásának közel kell lennie a táblázatban megadott adatokhoz:
Hűtőfolyadék hőmérséklet,°С | Hűtőfolyadék hőmérséklet érzékelő ellenállása, Ohm |
100 | kevesebb, mint 109 |
90 | 155-196 |
70 | 280-390 |
50 | 585-820 |
30 | 1350-1880 |
Cserélje ki a hibás érzékelőt. Az érzékelő jelölését a test hatszögletű részén helyezik el.
Telepítés
Szerelje fel az érzékelőt fordított sorrendben.
Feltöltjük folyadékkal a motor hűtőrendszerét. Beindítjuk a motort, és megbizonyosodunk arról, hogy nem szivárog hűtőfolyadék az érzékelő alól. Ha szükséges, szerelje vissza az érzékelőt úgy, hogy a menetes részét hőálló tömítőanyaggal kenje be.
