További diódák ellenőrzése (VAZ-21213)

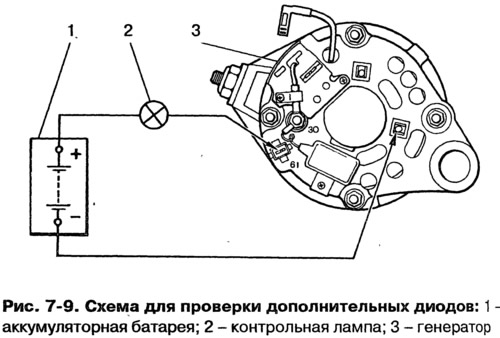

A további diódák rövidzárlata a generátor eltávolítása és szétszerelése nélkül ellenőrizhető az ábrán látható diagram segítségével. 7-9. Csakúgy, mint az egyenirányító blokk szelepeinek ellenőrzéséhez, le kell választani a vezetékeket az akkumulátorról és a generátorról, le kell venni a generátor védőburkolatát, és le kell választani a vezetéket a feszültségszabályozó "B" kivezetéséről.



az akkumulátor "plusz" a lámpán keresztül (1-3W, 12V) csatlakoztassa a generátor "61" kivezetéséhez és a "mínusz" az egyenirányító egység egyik rögzítőcsavarjához.

Ha a lámpa világít, akkor az egyik további diódában rövidzárlat van. A sérült dióda egyetlen módja az egyenirányító blokk eltávolítása és az egyes diódák egyenkénti ellenőrzése.

A kiegészítő diódák törése oszcilloszkóppal a "61" csatlakozón lévő feszültséggörbe torzulásával, valamint a "61" dugó alacsony feszültségével (14 V alatt) észlelhető a generátor forgórészének átlagos forgási frekvenciáján.
