Замена коректора фарова (ВАЗ-2115)

За промену угла снопа фарова у зависности од оптерећења на осовинама возила, дизајн склопа фарова укључује хидраулички коректор, који се састоји од главног цилиндра уграђеног у инструмент таблу, радних цилиндара инсталираних на кућиштима фарова и спојних цеви. Прикључне цеви, радни и главни цилиндри хидрауличког коректора фарова напуњени су посебном течношћу која има ниску тачку смрзавања.

Требаће вам: клешта, одвијач.

1. Притисните браву, окрените радни цилиндар контроле домета фарова у смеру супротном од казаљке на сату и уклоните га из кућишта левог фара.



2. Слично, одвојите радни цилиндар хидрауличног коректора од десног фара.

3. Уклоните ручицу главног цилиндра контроле домета фарова тако што ћете је повући према себи..

(Оригинал је објављен на интернет ресурсу: «VazBook»)

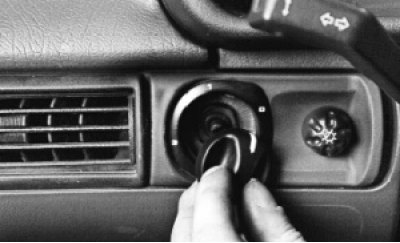

4. …и контролно дугме за контролу осветљења инструмент табле.

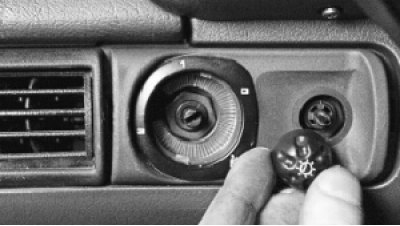

5. Одврните завртањ који га причвршћује за инструмент таблу и уклоните светлосни водич са ручке за контролу домета фарова.

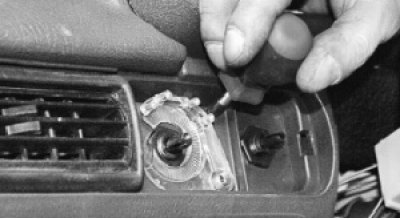

6. Одврните матицу која причвршћује главни цилиндар хидрауличног коректора фарова за инструмент таблу…

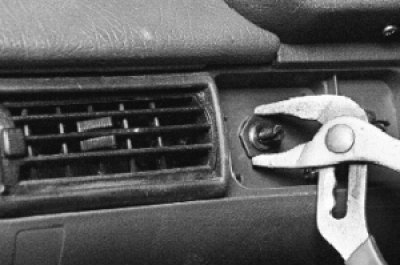

7. …и извадите главни цилиндар испод инструмент табле.



8. Уклоните гумену заптивку цеви хидрауличног коректора из отвора на предњем штитнику…

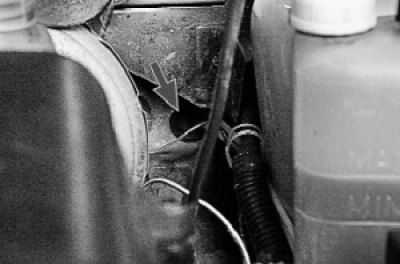

9. …уклонити стезаљке које причвршћују прикључне цеви хидрауличног коректора и увести прикључне цеви и радне цилиндре у унутрашњост возила.



10. Инсталирајте хидраулички коректор обрнутим редоследом од уклањања.
