Устройство и работа системы зажигания

            0

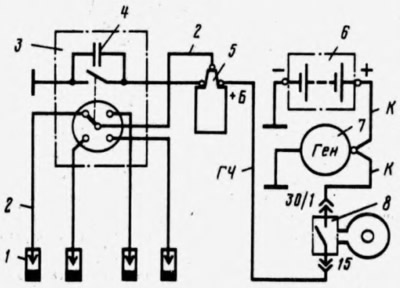

Схема системы зажигания (рис. 164) состоит из двух цепей:
  • низкого напряжения или первичной цепи, в которую входят источники электроэнергии 6 и 7, выключатель зажигания 8, конденсатор 4, первичная обмотка катушки зажигания 5 и прерыватель-распределитель зажигания 3;
  • высокого напряжения или вторичной цепи, в которую входят вторичная обмотка катушки зажигания 5, ротор, крышка распределителя зажигания с центральным контактным угольком, провода высокого напряжения 2 и свечи зажигания 1.



Порядок зажигания в цилиндрах 1—3—4—2. Установочный первичный угол опережения зажигания 5-7°.

Выключатель зажигания



Типа ВК347, закреплен двумя винтами на кронштейне с левой стороны рулевой колонки. Он состоит из корпуса с замковым и противоугонным устройством и контактной части, закрепленной в корпусе пружинным кольцом. Принцип действия противоугонного устройства заключается в том, что после вынимания ключа, установленного в положение ’’Стоянка", из корпуса замка выдвигается запорный стержень и входит в паз вала рулевого управления, в результате чего вал блокируется.

Свечи зажигания



Типа А17ДА, конструкция неразборная. Корпус свечи имеет резьбовую часть длиной 19 мм (резьба М14х1,25) и шестигранную часть с размером под ключ 20,8 мм.


Катушка зажигания



Типа Б117-А, крепится на двух болтах, приваренных к брызговику левого колеса. Обмотки катушки вместе с магнитопроводами залиты трансформаторным маслом и находятся в алюминиевом корпусе. Сверху корпус закрыт пластмассовой крышкой с прокладкой из маслобензостойкой резины.

Распределитель зажигания

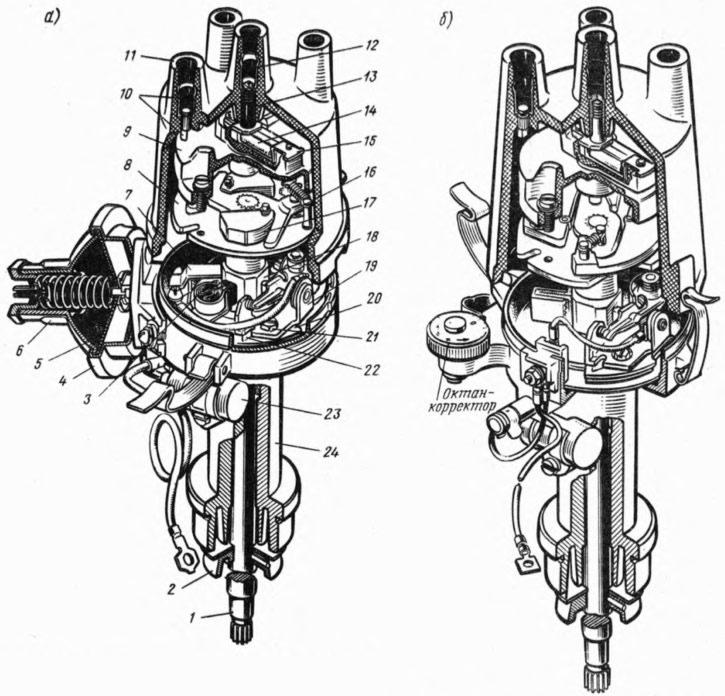

Рис. 165. Распределители зажигания 30.3706-01 (в) и Р125 ( б):
1 - валик; 2 - маслоотражательная муфта; 3 - фильц; 4 - корпус вакуумного регулятора; 5 - мембрана; 6 - крышка вакуумного регулятора; 7 - тяга вакуумного регулятора; 8 - опорная пластина центробежного регулятора; 9 - ротор распределителя зажигания; - боковой электрод с клеммой; 11 - крышка; 12 - центральный электрод с клеммой; 13 - уголек центрального электрода; 14 - резистор; 15 - наружный контакт ротора; 16 - пластина центробежного регулятора; 17- грузик; 18 - кулачок прерывателя; 19 - контактная группа; 20 - подвижная пластина прерывателя; 21 - винт крепления контактной группы; 22 - паз; 23 - конденсатор;


Типа 30. 3706-01 (рис. 165, а), четырехискровой, неэкранированный, с центробежным и вакуумным регуляторами опережения зажигания. Применяется совместно с карбюратором 2105-1107010-20, имеющим патрубок для подвода разрежения к вакуумному регулятору.

До 1980 г. устанавливался распределитель зажигания типа Р125 (рис. 165, б), у которого вместо вакуумного регулятора имелся октан-корректор, позволявший в небольших пределах вручную изменять первичный угол опережения зажигания.

В запасные части вместо распределителя зажигания Р125 поставляется распределитель зажигания типа 30.3706-83. У него отсутствует вакуумный регулятор, а в остальном его конструкция аналогична конструкции распределителя 30.3706-01. Он предназначен для установки на двигателях выпуска до 1980 г. взамен Р125, если на двигателе сохраняется старый карбюратор (без патрубка для подачи разрежения к вакуумному регулятору).
