Снятие коробки передач

            0

Устанавливают автомобиль на подъемник или осмотровую канаву.

Поднимают капот двигателя и фиксируют его в этом положении. Действуя изнутри отсека двигателя выполняют следующие операции:
  • отсоединяют провода от аккумуляторной батареи, от тягового реле стартера и провод «массы» от картера коробки передач;
  • отсоединяют трос от вилки выключения сцепления и задней крышки коробки передач (см. разд. «Сцепление» );
  • отвертывают два верхних болта крепления картера сцепления к блоку двигателя (один из них крепит верхнюю часть стартера), отсоединяют трос привода спидометра от шестерни привода, вынимают указатель уровня масла из гнезда крышки коробки передач.

Действуя снизу автомобиля выполняют следующие операции:
  • сливают масло из коробки 2 (рис. 80) передач, отсоединяют провода от выключателя 3 света заднего хода, ослабляют хомут 12 и отсоединяют тягу 13 от шарнира штока выбора передач;
  • отвертывают гайку крепления реактивной тяги 14 к коробке передач и-отсоединяют реактивную тягу, тяги 13 и 14 подвешивают к кузову;
  • отсоединяют шаровые шарниры 8 рычагов подвески от поворотных кулаков, рычаги 10 подвески и растяжки 11 от подрамника 1, отсоединяют рулевые тяги от поворотных рычагов;
  • используя съемник 67.7801.9524 или резко ударив по корпусу внутреннего шарнира молотком через выколотку, выбивают шарниры из полу-осевых шестерен и отводят валы 9 приводов колес в сторону. В случае затруднения в разъединении привода колес с полуосевой шестерней снимают коробку передач в сборе с приводом колес и на верстаке, используя тот же съемник, выпрессовывают шарнир из полуосевой шестерни;
  • отвертывают нижний болт крепления стартера и снимают его;
  • отвертывают боковые болты крепления картера сцепления к блоку двигателя, используя специальный ключ для заднего правого болта;
  • отсоединяют кронштейн 4 подвески силового агрегата от кронштейна 6 продольной трубы 5 подрамника;
  • отсоединяют левую продольную трубу 6 (рис. 81) подрамника от кузова, от поперечины подрамника и опоры 4 рулевого механизма п снимают ее;
  • поддерживая коробку передач за рым при помощи тали или другим способом, смещают коробку передач в сборе с картером сцепления от двигателя, чтобы разъединить первичный вал коробки передач и ведомый диск сцепления;
  • снимают коробку передач. При этом нельзя опирать первичный пал на лепестки нажимной пружины, чтобы не повредить их.

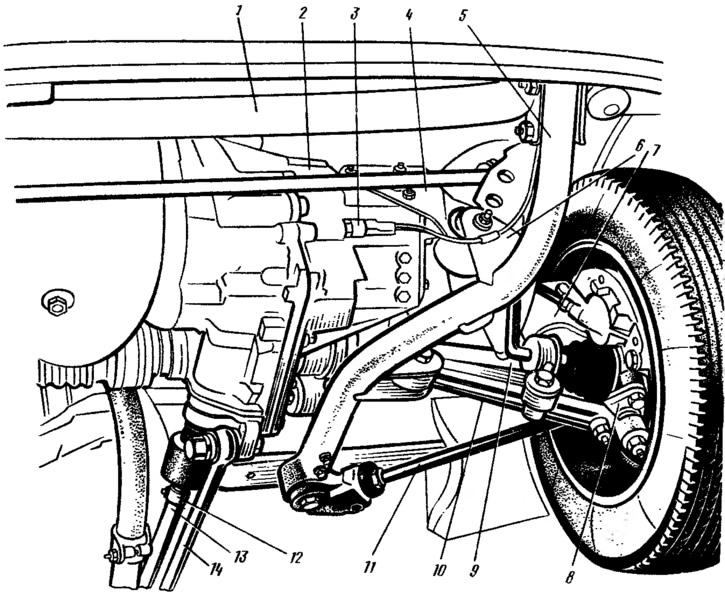

Рис. 80. Крепление коробки передач на автомобиле: 1 — подрамник; 2 — коробка передач; 3 — выключатель света заднего хода; 4 — кронштейн подвески силового агрегата; 5 — левая продольная труба подрамника; 6 — кронштейн подрамника для крепления силового агрегата; 7 — стойка подвески; 8 — шаровой шарнир рычага подвески: 9 — вал привода колеса; 10 — рычаг подвески; 11 — растяжка рычага подвески; 12 — хомут; 13 — тяга привода управления коробкой передач; 14 — реактивная тяга.

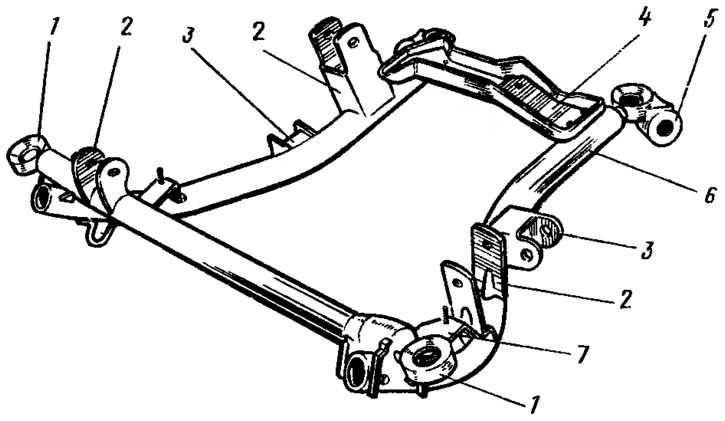

Рис. 81. Подрамник: 1 — головка крепления подрамника к кузову; 2 — кронштейн крепления силового агрегата; 3 — кронштейн крепления рычага подвески; 4 — опора рулевого механизма; 5 -кронштейн крепления растяжки рычага подвески, 6 — отъемная труба подрамника; 7 — кронштейн крепления штанги стабилизатора.
