2. Отсоедините провод от клеммы «–» аккумуляторной батареи, слейте масло из коробки передач, вывернув пробку и выверните болт крепления модуля зажигания к картеру сцепления.
3. Выверните болты крепления и снимите защиту картера (см. «Снятие и установка двигателя»).
4. Выверните болт и отсоедините провод «массы» от картера сцепления.
5. Ослабьте затяжку гаек на наконечнике троса привода сцепления.
6. Снимите наконечник троса с рычага привода сцепления.
7. Отсоедините колодку с проводом от клеммы тягового реле стартера.
8. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.
9. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.
10. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.
11. Отсоедините колодку жгута проводов от датчика скорости, установленного в верхней части картера коробки передач.
12. Отсоедините колодку жгута проводов от выключателя света заднего хода.

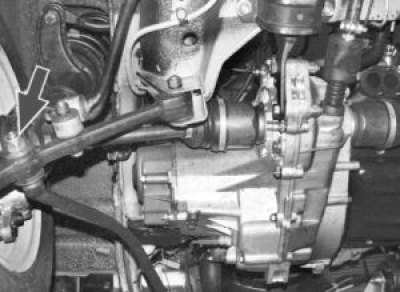

13. Ослабьте затяжку гаек крепления растяжек к рычагам подвески.
14. Отверните гайки крепления растяжек к кронштейнам или выверните по три болта крепления кронштейнов к кузову и разведите левую и правую растяжки в стороны.
15. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.
16. Отверните гайку крепления шарового шарнира рулевой тяги.
17. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки. Аналогично отсоедините вторую рулевую тягу.
18. Отверните по два болта и отсоедините шаровые шарниры рычагов подвески от поворотных кулаков.
19. Выдавите монтировкой хвостовик одного из внутренних шарниров привода переднего колеса из коробки передач и отведите привод в сторону.
20. Вставьте вместо шарнира привода технологическую заглушку (например, старый внутренний шарнир). После этого отсоедините второй привод.
Предупреждение! Не отсоединяйте одновременно оба привода без установки технологической заглушки, иначе шестерни полуосей сместятся внутри коробки дифференциала и установить приводы без разборки коробки передач не удастся.
21. Отверните три болта крепления и снимите щиток картера сцепления.
22. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.
23. Вывесите двигатель за рымы (для удобства фотографирования капот снят).
24. Отверните две гайки крепления задней опоры силового агрегата к кузову.
25. Отверните гайку и выньте болт левой опоры силового агрегата.
26. Отверните три гайки крепления левой опоры силового агрегата к коробке передач и снимите опору.
27. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач сначала отведите ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии коробки лепестки диафрагменной пружины сцепления.
Полезные советы: Перед установкой коробки передач рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки подшипника выключения сцепления тонким слоем консистентной смазки.
Отцентрируйте ведомый диск сцепления специальной оправкой (см. «Ремонт сцепления»).
Установите коробку передач в обратном порядке с учетом следующего.
28. Смотрите «Моменты затяжки резьбовых соединений».
29. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых концах внутренних шарниров приводов передних колес, иначе возможно отсоединение приводов от коробки передач во время движения.
30. Окончательно затягивайте гайку крепления растяжки к рычагу при нагруженной подвеске, когда автомобиль стоит на земле.
