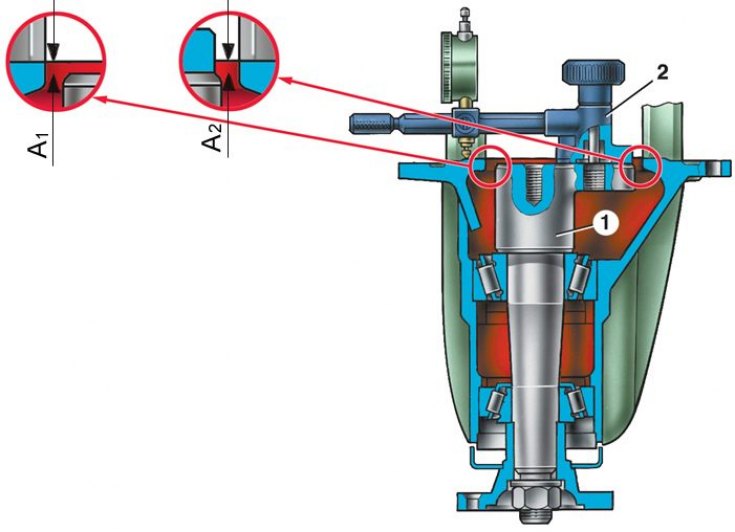

Схема снятия замеров для определения толщины регулировочного кольца ведущей шестерни
1 – оправка А.70184; 2 – приспособление А.95690 с индикатором; а1 и а2 – расстояние от торца оправки до шеек подшипников дифференциала

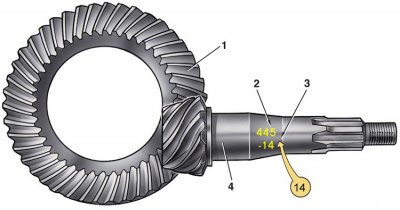

Шестерни главной передачи
1 – ведомая шестерня; 2 – порядковый номер; 3 – поправка в сотых долях миллиметра к номинальному положению; 4 – ведущая шестерня

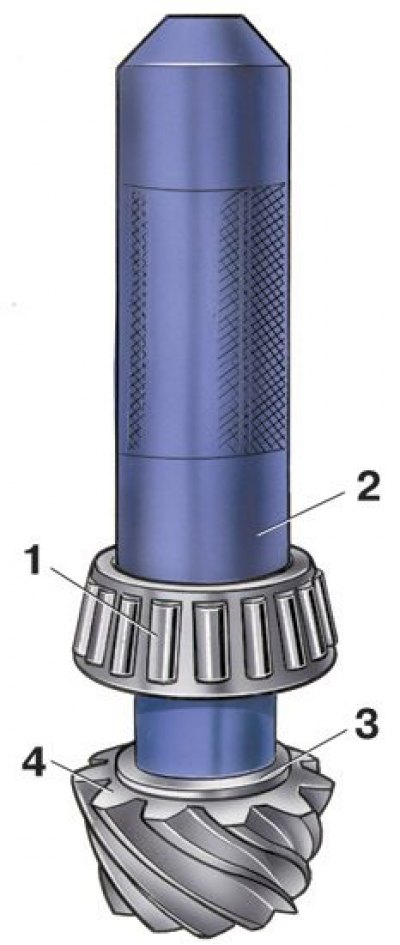

Установка внутреннего кольца заднего подшипника на ведущую шестерню
1 – внутреннее кольцо заднего роликоподшипника; 2 – оправка А.70152; 3 – регулировочное кольцо; 4 – ведущая шестерня
1. Правильное положение ведущей шестерни, относительно ведомой, обеспечивается подбором толщины регулировочного кольца, устанавливаемого между упорным торцом ведущей шестерни и внутренним кольцом заднего подшипника.
2. Подбирайте регулировочное кольцо с помощью оправки А.70184 и приспособления А.95690 с индикатором. Операции проведите в следующем порядке.

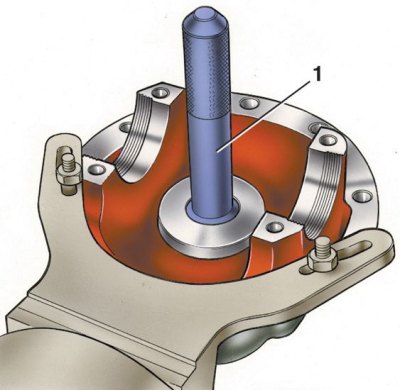

3. Закрепив картер редуктора на стенде, запрессуйте в гнезда картера наружные кольца переднего и заднего подшипников ведущей шестерни, пользуясь для этого оправками: для переднего подшипника – А.70185, а для заднего – А.70171 (1 – оправка А.70171).

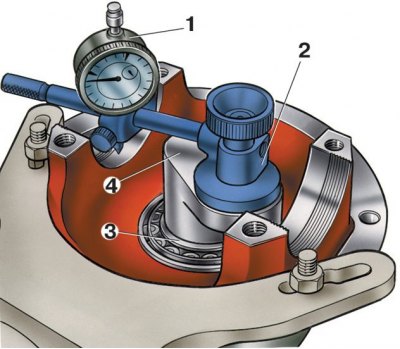

4. На оправке А.70184, имитирующей ведущую шестерню, установите с помощью оправки А.70152 внутреннее кольцо заднего подшипника и вставьте оправку в горловину картера редуктора (1 – индикатор; 2 – приспособление А.95690; 3 – задний подшипник ведущей шестерни; 4 – оправка А.70184).
5. Установите внутреннее кольцо переднего подшипника, фланец ведущей шестерни и, проворачивая оправку для правильной установки роликов подшипников, затяните гайку моментом 7,84–9,8 Н·м (0,8–1 кгс·м).
6. Закрепите приспособление А.95690 на торце оправки 4 и настройте индикатор, имеющий деления 0,01 мм, на нулевое положение, установив его ножку на тот же торец оправки А.70184. Затем передвиньте индикатор 1 так, чтобы его ножка встала на посадочную поверхность подшипника коробки дифференциала.
7. Поворачивая налево и направо оправку 4 с индикатором, установите ее в такое положение, в котором стрелка индикатора отмечает минимальное значение «а1» (см. рис. Схема снятия замеров для определения толщины регулировочного кольца ведущей шестерни) и запишите его.
8. Повторите эту операцию на посадочной поверхности второго подшипника и определите значение «а2».
9. Определите толщину «S» регулировочного кольца ведущей шестерни, которая является алгебраической разностью величин «а» и «b»: S = a - b, где а – среднее арифметическое расстояние от торца оправки 1 (см. рис. Схема снятия замеров для определения толщины регулировочного кольца ведущей шестерни) до шеек подшипников дифференциала а = (а1 + а2)/2, b – отклонение ведущей шестерни от номинального положения, переведенного в мм. Величина отклонения маркируется на ведущей шестерне (см. рис. Шестерни главной передачи) в сотых долях миллиметра со знаком плюс или минус.
10. При определении толщины регулировочного кольца учитывайте знак величины «b» и ее единицу измерения.
Пример:
Допустим, что величина «а», установленная с помощью индикатора, равна 2,91 мм (величина «а» всегда положительна), а на ведущей шестерне после порядкового номера поставлено отклонение «-14». Чтобы получить величину «b» в миллиметрах, нужно умножить указанную величину на 0,01 мм:
b = -14 x 0,01 мм = - 0,14 мм.
Определите толщину регулировочного кольца для ведущей шестерни в миллиметрах:
S = a - b = 2,91 мм - (- 0,14 мм) = 2,91 мм + 0,14 мм = 3,05 мм.
В данном случае, поставьте регулировочное кольцо толщиной 3,05 мм.
11. Наденьте на ведущую шестерню регулировочное кольцо нужной толщины и напрессуйте оправкой А.70152 (см. рис. Установка внутреннего кольца заднего подшипника на ведущую шестерню) внутреннее кольцо заднего подшипника, снятое с оправки А.70184. Наденьте распорную втулку.
Внимание! При ремонте редуктора заднего моста необходимо устанавливать новую распорную втулку, если были заменены картер редуктора, шестерни главной передачи или подшипники ведущей шестерни. Если указанные детали остались прежними, то распорную втулку можно еще использовать.
12. Вставьте ведущую шестерню в картер редуктора и установите на нее внутреннее кольцо переднего подшипника, маслоотражатель, сальник, фланец ведущей шестерни и шайбу.
Внимание! Чтобы не повредить сальник при запрессовке, необходимо его запрессовать не до упора, а на глубину 2 мм (допустимое отклонение «-0,3») между торцом картера редуктора и наружной поверхностью сальника.
13. Наверните на конец ведущей шестерни гайку и, застопорив фланец ведущей шестерни, затяните ее (о моменте затягивания см. ниже)
