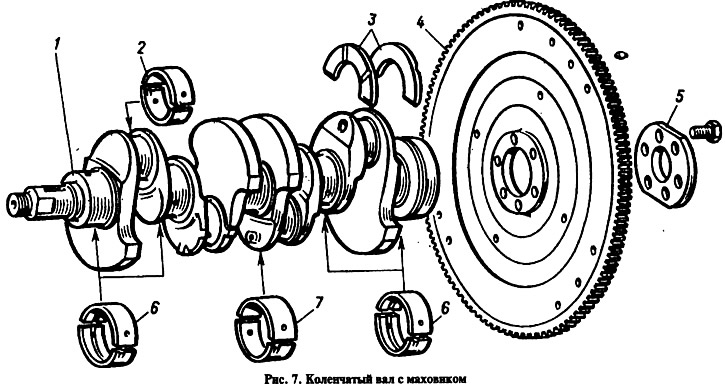

Отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных токами высокой частоты на глубину 2—3 мм. В заднем конце коленчатого вала 1 (рис. 7) имеется гнездо, куда вставляется подшипник ведущего вала коробки передач. Смазочные каналы в шейках коленчатого вала закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.
Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки шеек коленчатого вала при износе или повреждении их поверхностей. Шлифованием диаметры шеек уменьшаются на 0,25; 0,75 и 1,00 мм.
Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами 3, установленными в блоке цилиндров по обе стороны заднего коренного подшипника. С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней — металлокерамическое (желтого цвета). Полукольца изготавливаются нормальной толщины 2,31—2,36 мм и увеличенной (ремонтной) 2,437—2,487 мм. При сборке двигателя полукольца подбираются по толщине, чтобы осевой свободный ход коленчатого вала был в пределах 0,06—0,26 мм.
Коленчатые валы двигателя 2103 отличаются от коленчатых валов двигателей 2101 и 2105 увеличенным на 7 мм радиусом кривошипа. У коленчатых валов двигателя 2103 на одной из щек средней коренной шейки имеется маркировка «2103».
Вкладыши коренных и шатунных подшипников
Все они тонкостенные, биметаллические, сталеалюминиевые. Вкладыши 6 для 1, 2, 4 и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки). Вкладыши 7 центрального (3-го) коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной. Все вкладыши 2 шатунных подшипников без канавок, одинаковые и взаимозаменяемые. Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.
(Статья взята с онлайн-ресурса: «www.vazbook.ru»)
Маховик
Отливается из чугуна и имеет стальной напрессованный зубчатый венец для пуска двигателя стартером. Маховики 4 на всех моделях двигателей одинаковые и взаимозаменяемые, так как балансируются отдельно от коленчатого вала. Центрируется маховик с коленчатым валом передним подшипником ведущего вала коробки передач.
Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые подкладывается одна общая шайба 5. Заменять эти болты какими-либо другими недопустимо. Маховик необходимо устанавливать так, чтобы метка — конусообразная лунка А (см. рис. 9) — находилась против шатунной шейки четвертого цилиндра. Метка служит для определения ВМТ в 1-м и 4-м цилиндрах.
