Датчики электронного блока управления

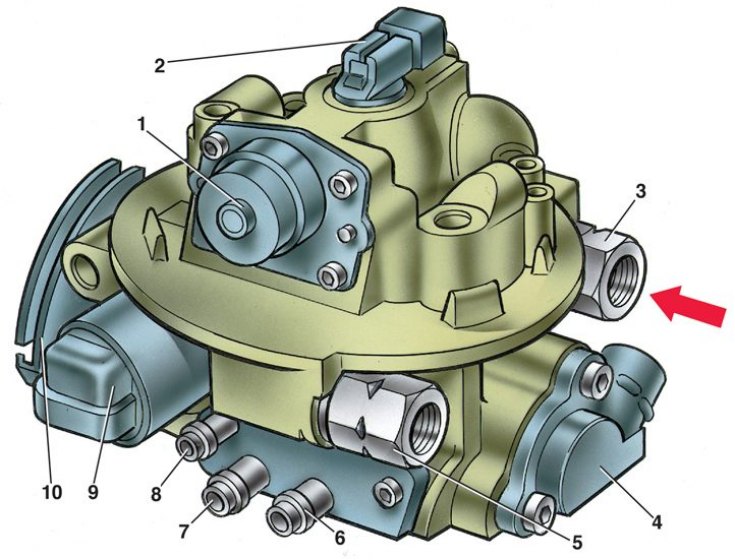

Агрегат центрального впрыска

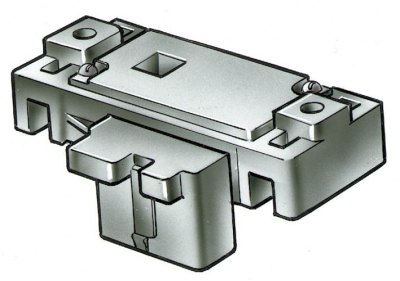

Датчик абсолютного давления

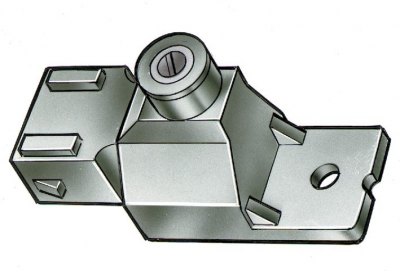

Октан-потенциометр

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости представляет собой термистор, (резистор, сопротивление которого изменяется от температуры). Датчик завернут в выпускной патрубок охлаждающей жидкости на головке цилиндров. При низкой температуре датчик имеет высокое сопротивление (более 100 ом при –40°C), а при высокой температуре – низкое (177 Ом при 100°C). Температуру охлаждающей жидкости ЭБУ рассчитывает по падению напряжения на датчике. Падение напряжения высокое на холодном двигателе и низкое на прогретом. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет ЭБУ.

Датчик температуры воздуха

Датчик температуры воздуха, завернутый в дно корпуса воздушного фильтра, также является термистором. Он постоянно измеряет температуру воздуха и следит за ее изменением. При понижении температуры воздуха его сопротивление возрастает, а при повышении – уменьшается.

При колебаниях температуры ЭБУ отслеживает падение напряжения на датчике и регулирует количество впрыскиваемого топлива.

Датчик абсолютного давления воздуха

Датчик абсолютного давления воздуха (см. рис. Датчик абсолютного давления) закреплен в коробке воздухопритока, и соединен шлангом с патрубком 8 (см. рис. Агрегат центрального впрыска). Он следит за давлением воздуха во впускной трубе, которое изменяется в результате изменения нагрузки на двигатель и частоты вращения коленчатого вала.

Чувствительный элемент датчика – миниатюрная диафрагма с напыленным на ней резистором. В зависимости от давления воздуха изменяется натяжение диафрагмы и соответственно меняется сопротивление резистора. Встроенная в датчик микросхема преобразует это изменение сопротивления в изменение напряжения на выходе датчика.

На холостом ходу создается сравнительно низкое напряжение сигнала на выходе датчика (1–1,5 В). А при полностью открытой дроссельной заслонке – самый высокий уровень сигнала (около 4–4,5 В), т.к. в этом случае давление во впускной трубе равно атмосферному.

Датчик учитывает барометрическое давление, что позволяет ЭБУ автоматически вносить высотные корректировки в подачу топлива.

ЭБУ использует информацию от датчика абсолютного давления для управления подачей топлива и опережением зажигания. При увеличении давления во впускной трубе (выходное напряжение датчика возрастает) – подача топлива увеличивается. При падении давления (выходное напряжение датчика снижается) – подача топлива уменьшается.

Датчик концентрации кислорода

Датчик концентрации кислорода устанавливается на выпускном коллекторе. Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).

Для нормальной работы датчик должен иметь температуру не ниже 360°C. Поэтому для быстрого прогрева после пуска двигателя, в датчик встроен нагревательный элемент.

Отслеживая выходное напряжение датчика концентрации кислорода, блок управления определяет какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то дается команда на обогащение смеси. Если смесь богатая (высокая разность потенциалов) – дается команда на обеднение смеси.

Датчик скорости

Датчик скорости автомобиля устанавливается на раздаточной коробке между приводом спидометра и наконечником гибкого вала привода спидометра. Принцип действия датчика основан на эффекте Холла. Датчик выдает на ЭБУ прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.

На основе информации от датчика ЭБУ устанавливает режим холостого хода, а также отключает вентилятор системы охлаждения при высокой скорости автомобиля.

Октан-потенциометр

Октан-потенциометр (см. рис. Октан-потенциометр) установлен в моторном отсеке на стенке коробки воздухопритока и представляет собой переменный резистор. Он выдает в электронный блок управления сигнал корректировки угла опережения зажигания. Регулировка октан-потенциометра выполняется только на станции технического обслуживания с применением диагностического оборудования.

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки 4 (см. рис. Агрегат центрального впрыска) установлен на агрегате центрального впрыска топлива и связан с осью дроссельной заслонки.

Датчик представляет собой потенциометр, на один конец которого подается плюс напряжения питания (5 В), а другой конец соединен с массой. С третьего вывода потенциометра (от ползунка) идет выходной сигнал к электронному блоку управления.

Когда дроссельная заслонка поворачивается, (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,7 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В.

Отслеживая выходное напряжение датчика блок управления корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя).

Датчик положения дроссельной заслонки не требует никакой регулировки, т.к. блок управления воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

Датчик положения коленчатого вала

Датчик положения коленчатого вала – индуктивного типа, предназначен для синхронизации работы блока управления с верхней мертвой точкой поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала.

Датчик установлен на крышке привода распределительного вала напротив задающего диска на шкиве привода генератора. На диске имеется 6 прорезей, равно-расположенных по окружности и одна прорезь, расположенная в 100 от одной из них и служащая для генерирования импульса синхронизации. При вращении коленчатого вала прорези изменяют магнитное поле датчика, создавая импульсы напряжения на выходе датчика.


ЭБУ по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.

Сигнал запроса на включение кондиционера

Если на автомобиле установлен кондиционер, то сигнал поступает от выключателя кондиционера на панели приборов. В данном случае ЭБУ получает информацию о том, что водитель желает включить кондиционер.

Получив такой сигнал ЭБУ сначала подстраивает регулятор холостого хода, чтобы компенсировать дополнительную нагрузку на двигатель от компрессора кондиционера, а затем включает реле, управляющее работой компрессора кондиционера.
