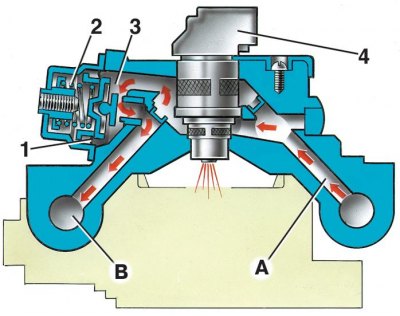

Схема работы регулятора давления топлива
1 – диафрагма регулятора давления; 2 – пружина; 3 – клапан регулятора давления; 4 – форсунка; А – канал подвода топлива; В – канал слива топлива

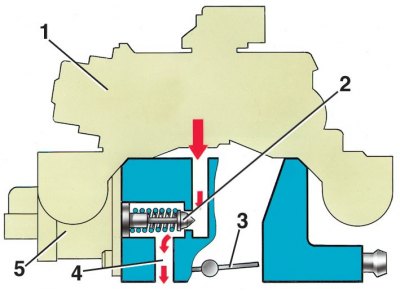

Схема работы регулятора холостого хода
1 – корпус топливоподачи; 2 – клапан регулятора холостого хода; 3 – дроссельная заслонка; 4 – канал холостого хода; 5 – регулятор холостого хода
Агрегат центрального впрыска топлива (см. рис. Агрегат центрального впрыска) устанавливается на впускной трубе вместо карбюратора и состоит из корпуса топливоподачи (верхняя часть агрегата) и корпуса дроссельной заслонки (нижняя часть агрегата). В корпусе топливоподачи находится форсунка 2 для впрыска топлива и регулятор 1 давления топлива. В корпусе дроссельной заслонки расположены регулятор 9 холостого хода, дроссельная заслонка и датчик 4 положения дроссельной заслонки. Для отбора разрежения имеются три патрубка 6, 7 и 8, соединенные с задроссельным пространством.
Регулятор давления топлива поддерживает давление топлива, подающегося к форсунке, на постоянном уровне в пределах 190–210 кПа. Он состоит из клапана 3 (см. рис. Схема работы регулятора давления топлива) с диафрагмой 1, поджатого тарированной пружиной к седлу в корпусе топливоподачи агрегата.
Когда давление топлива становится выше нормы, оно преодолевает усилие пружины, клапан открывается, избыток топлива по каналу "В" и сливной магистрали сливается в топливный бак и давление топлива уменьшается. При падении давления ниже нормы клапан пружиной прижимается к седлу и слив топлива прекращается.
Регулятор холостого хода 5 (см. рис. Схема работы регулятора холостого хода) регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки по каналу 4. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана 2. Клапан выдвигается или убирается шаговым электродвигателем, по сигналам ЭБУ.
Когда игла регулятора полностью выдвинута (что соответствует О шагов), клапан полностью перекрывает проход воздуха. Когда игла вдвигается, то обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.
Форсунка 4 (см. рис. Схема работы регулятора давления топлива) представляет собой электромагнитный клапан. Когда на нее от ЭБУ поступает импульс напряжения, то клапан открывается и топливо через распылитель тонко распыленной струей под давлением впрыскивается в смесительную камеру над дроссельной заслонкой. После прекращения подачи электрического импульса подпружиненный клапан перекрывает подачу топлива.
Электробензонасос – двухступенчатый, роторного типа, неразборный установлен в топливном баке. Он обеспечивает подачу топлива под давлением более 284 кПа. Электробензонасос включается с помощью вспомогательного реле 21 (см. подраздел 12.2)
Электробензонасос расположен непосредственно в топливном баке, что снижает возможность образования паровых пробок, т.к. топливо подается под давлением, а не под действием разрежения.
Топливный фильтр встроен в подающую магистраль между электробензонасосом и агрегатом центрального впрыска топлива, и установлен в моторном отсеке на левом брызговике. Фильтр – неразборный, имеет стальной корпус с бумажным фильтрующим элементом.
Электроподогреватель впускной трубы установлен в нижней части впускной трубы, непосредственно под агрегатом центрального впрыска топлива. Он служит для ускоренного прогрева системы впуска холодного двигателя. Это обеспечивает быстрое испарение топлива и его равномерное распределение по цилиндрам. В результате улучшаются ездовые качества с холодным двигателем и уменьшается токсичность отработавших газов.
ЭБУ включает электроподогреватель с помощью вспомогательного реле 22 (см. подраздел 12.2) при выполнении всех следующих условий:температура охлаждающей жидкости ниже 65°C, температура воздуха на впуске ниже 80°C и напряжение питания более 8 В. Эти условия имеют место на непрогретом работающем двигателе с минимальной электрической нагрузкой от вспомогательных агрегатов.
ЭБУ выключает электроподогреватель при выполнении одного из следующих условий: температура охлаждающей жидкости выше или равна 65°C, температура воздуха на впуске больше 80°C и напряжение питания меньше 6 В. Эти условия имеют место на прогретом двигателе и/ или при высокой электрической нагрузке от вспомогательных агрегатов.
