Блок цилиндров — осмотр и проверка (ВАЗ-2121)

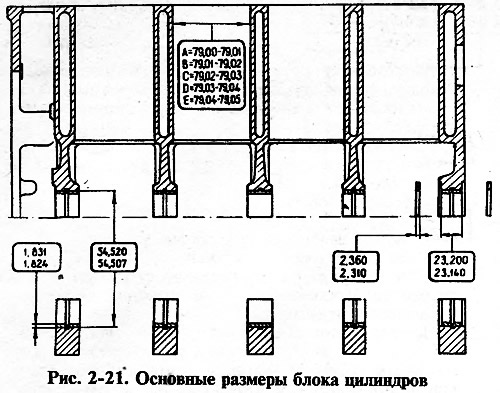

Основные размеры блока цилиндров указаны на рис. 2-21.

Общая очистка и осмотр

Тщательно вымойте блок цилиндров и очистите масляные каналы. Продуйте и просушите блок цилиндров сжатым воздухом, особенно масляные каналы.

Осмотрите блок цилиндров. Если в опорах или в других местах блока цилиндров имеются трещины, то он подлежит замене.

Смотрите оригинал на интернет-ресурсе (www.vazbook.ru)

Проверка герметичности блока цилиндров

Если имеется подозрение на попадание охлаждаю щей жидкости в картер, то на специальном стенде можно проверить герметичность блока цилиндров. Для этого, заглушив отверстия охлаждающей рубашки блока цилиндров, нагнетайте в нее воду комнатной температуры под давлением 0,3 МПа (3 кгс/см²). В течение двух минут не должно наблюдаться утечки воды из блока цилиндров.

Если наблюдается попадание масла в охлаждающую жидкость, то без полной разборки двигателя проверьте, нет ли трещин у блока цилиндров в зонах масляных каналов. Для этого слейте охлаждающую жидкость из системы охлаждения, снимите головку цилиндров, заполните рубашку охлаждения блока цилиндров водой и подайте сжатый воздух в вертикальный масляный канал блока цилиндров. В случае появления пузырьков воздуха в воде, заполняющей рубашку охлаждения, замените блок цилиндров.

Цилиндры

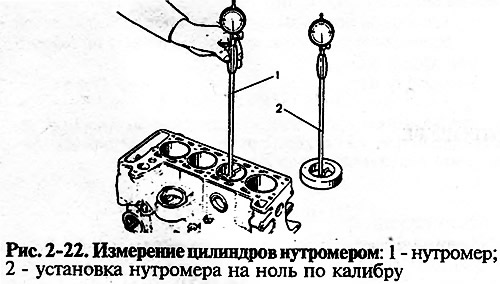

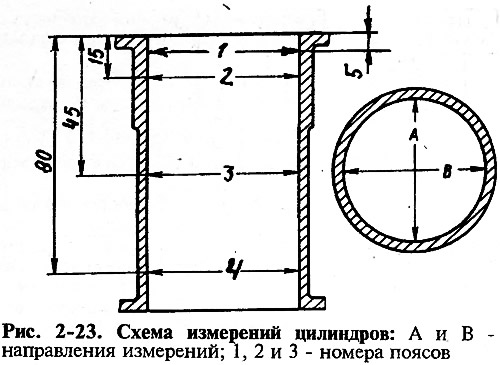

Проверьте, не превышает ли износ цилиндров максимально допустимый — 0,15 мм. Диаметр цилиндра измеряется нутромером (рис. 2-22) в четырех поясах, как в продольном, так и в поперечном направлении двигателя (рис. 2-23). Для установки нутромера на нуль применяется калибр 67.8125.9501.

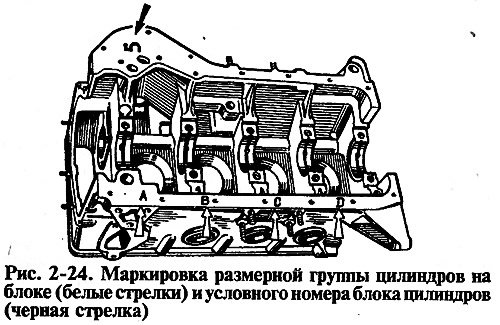

Примечание. Цилиндры блока по диаметру разбиты через 0,01 мм на пять классов: А, В, С, D, Е. Класс цилиндра помечен на нижней плоскости блока (рис. 2-24). На этой же плоскости, а также на крышках коренных подшипников клеймится условный номер блока цилиндров, который указывает на принадлежность крышек к данному блоку

В зоне пояса I цилиндры практически не изнашиваются. Поэтому по разности замеров в первом и остальных поясах можно судить о величине износа цилиндров.


Если максимальная величина износа больше 0,15 мм — расточите цилиндры до ближайшего ремонтного размера поршней (увеличенного на 0,4 или на 0,8 мм), оставив припуск 0,03 мм на диаметр под хонингование. Затем отхонингуйте цилиндры, выдерживая такой диаметр, чтобы при установке выбранного ремонтного поршня расчетный зазор между ним и цилиндром был 0.06-0,08 мм (с 1988 г зазор уменьшен до 0,05-0,07 мм).

Плоскость разъема с головкой цилиндров

На плоскости разъема блока цилиндров с головкой могут быть деформации, поэтому проверьте плоскость разъема с помощью линейки и набора щупов. Линейка устанавливается по диагоналям плоскости и в середине в продольном направлении и поперек. Если неплоскостность превышает 0,1 мм, блок цилиндров замените.
