При выпрессовке ступицы возможна разборка подшипника и наружная половина внутреннего кольца может остаться на ступице. В этом случае его снимают универсальным съемником. Для этого в ступице имеются две специальные выемки. Затем снимают стопорные кольца 4 (рис. 101) и оправкой 67.7853.9574 выпрессовывают подшипник из поворотного кулака.

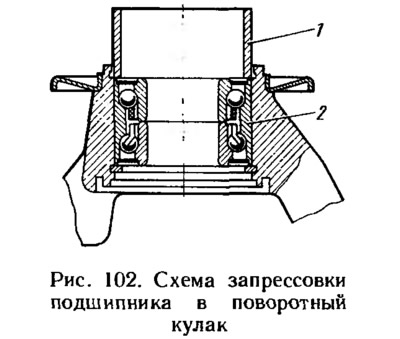

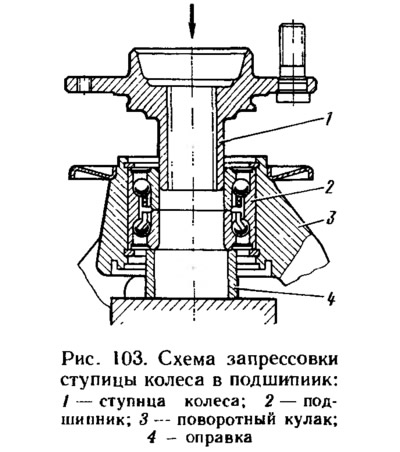

Новый подшипник устанавливают в следующем порядке: устанавливают наружное стопорное кольцо 4 (см. рис. 101) в поворотный кулак 6 и запрессовывают подшипник 5. При этом следят, чтобы оправка 1 (рис. 102) давила только на наружное кольцо 2, иначе возможно его повреждение. Затем устанавливают внутреннее стопорное кольцо и приступают к запрессовке ступицы технологической оправкой. При ее запрессовке оправка 4 (рис. 103) обязательно должна опираться на внутреннее кольцо подшипника.
После установки поворотного кулака в сборе со ступицей на автомобиль устанавливают новую или бывшую в употреблении, но на другом автомобиле гайку и затягивают ее моментом 196,0—235 Н·м. Затем контрят гайку.

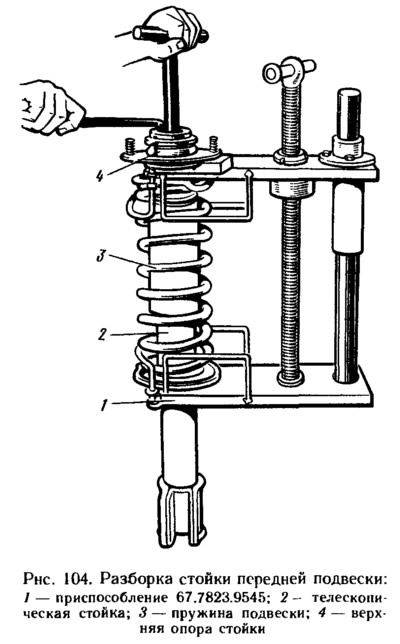

Установив стойку подвески в приспособление 67.7823.9545 (рис. 104), сжимают пружину подвески. Удерживая шток ключом А.57070, отвертывают гайку на штоке. Снимают верхнюю опору 5 (рис. 105) в сборе с обоймами 4 и 6, опорную шайбу 7, кольцо 8 и втулку 9. Разгрузив пружину 11, снимают ее и верхнюю опорную чашку 10, а затем буфер 3 хода сжатия с кожухом 2. Перед дальнейшей разборкой стойки 1 проверяют ее состояние. При вертикальном положении стойки (штоком вверх) выполняют несколько полных ходов растяжение-сжатие, после чего шток должен перемещаться без провалов и заеданий. Усилие при отбое должно быть больше, чем при сжатии. При этом не должно быть стуков и других посторонних шумов. Не допускается также подтекание жидкости, деформация и разрушение корпуса стойки, опорной чашки, кронштейнов. Незначительное отпотевание в верхней части корпуса стойки не является признаком неисправности и основанием для замены или ремонта стойки подвески.
Более точная оценка работоспособности стойки проводится на динамометрическом стенде по снятой диаграмме, как указано в предыдущем разделе.

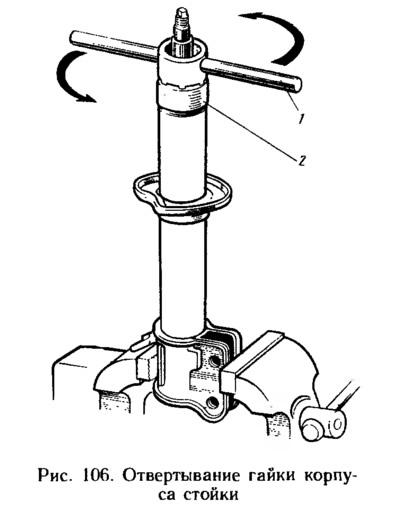

При необходимости ремонта стойки зажимают ее кронштейн в тисках так, чтобы щеки кронштейна были перпендикулярны губкам тисков (рис. 106). При таком креплении исключается возможность деформации стойки. Разбирают стойку, используя комплект инструмента 67.7824.9518, в следующем порядке:
- отвертывают ключом 1 (67.7811.9512) (см. рис. 106) гайку 2 корпуса, вынимают из корпуса стойки шток 9 (см. рис. 98) в сборе с сальником 2, направляющей втулкой 3 штока, ограничителем хода сжатия и деталями клапана отдачи и перепускного клапана;
- вынимают из корпуса стойки цилиндр 6 в сборе с клапаном сжатия и сливают из цилиндра жидкость;
- установив клапан сжатия в оправку из комплекта 67.7824.9518, зажимают ее в тисках и слегка покачивают рукой цилиндр до разъединения клапана сжатия с цилиндром;
- зажимают шток в тисках за лыски на его хвостовике и отвертывают гайку 16 (см. рис. 98) клапана отдачи, затем снимают со штока детали клапана отдачи 13, 14, 15, поршень 12 и детали перепускного клапана 10, 11; освободив корпус стойки от тисков, сливают из него жидкость;
- разбирают клапан сжатия, для чего снимают обойму 17, а затем последовательно вынимают из корпуса пружину, тарелку 18 и диски 19 клапана сжатия.
Сборку стойки передней подвески проводят в последовательности обратной разборке с учетом следующего:
- обеспечивают чистоту рабочего места и всех деталей стойки;
- убеждаются, что в жидкости нет посторонних примесей, при необходимости фильтруют ее, убеждаются, что резьба гайки клапана отдачи не повреждена при ее отвертывании раскерненным штоком;
- осматривают шток в месте кернения; если деформация резьбы велика и не позволяет навернуть гайку клапана отдачи без повреждения ее резьбы, то резьбу штока калибруют плашкой;
- дроссельный диск клапана отдачи передней подвески имеет шесть пазов по наружному диаметру, а дроссельный диск заднего амортизатора — четыре;
- дроссельный диск клапана сжатия стойки передней подвески имеет три паза по внутреннему диаметру, а дроссельный диск заднего амортизатора — два;
- гайку клапана отдачи затягивают моментом 12,7—17,5 Н·м, после чего контрят ее, раскернив резьбовой конец штока в недеформированных ранее местах;
- после сборки клапана отдачи проверяют наличие свободного хода тарелки перепускного клапана;
- сальник штока рекомендуется заменять новым;
- рабочую поверхность сальника (между уплотнительными кромками) наполняют смазкой ШРУС-4 в количестве 0,3-0,4 г;
- в корпус стойки и в цилиндр заливают (270±5) см3 жидкости МГП-10, в задний амортизатор — (143±±) см3 этой же жидкости;
- после сборки клапана сжатия убеждаются в наличии свободного хода тарелки и дисков клапана;
- клапан сжатия запрессовывают в цилиндр трубчатой оправкой с внутренним диаметром 33 мм, после чего еще раз убеждаются в наличии свободного хода тарелки и дисков;
- для установки и запрессовки обоймы направляющей втулки штока используют трубчатую оправку внутренним диаметром 35 мм;
- гайку корпуса стойки затягивают при полностью выдвинутом штоке ключом 67.7811.9512, момент затяжки 117—147 Н·м, у заднего амортизатора момент затяжки 69—88 Н·м;
- на подвеске устанавливают пружины одного класса.
Пружины по длине под контрольной нагрузкой делятся на два класса: А и В. Пружины класса А маркируются желтой краской на внешней стороне витков, а класса В — зеленой. В исключительных случаях, если на передней подвеске установлены пружины класса А, а для задней подвески пружин этого класса нет, допускается установка на задней подвеске пружин класса В. Но если на передней подвеске установлены пружины класса В, то на задней подвеске устанавливают пружины только класса В.
Примечания
1. См. разд. «Сборка коробки передач».
2. Цилиндрическая оправка диаметром 25 мм с опорным пояском диаметром 60 мм и шириной 6 мм имеет хвостовик длиной 14 мм и диаметром 25 мм.
