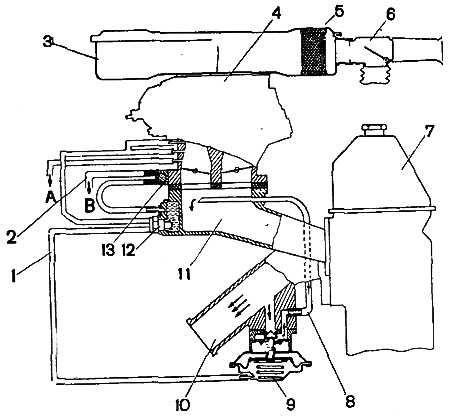

Мал. 9-15. Схема рэцыркуляцыі якія адпрацавалі газаў: 1 - шланг падачы разрэджання да клапана рэцыркуляцыі; 2 -шланг адводу вадкасці ад блока падагрэву карбюратара; 3 - паветраны фільтр; 4 - карбюратар; 5 - які фільтруе элемент паветранага фільтра; 6 - тэрмарэгулятар; 7 - рухавік; 8 - трубка рэцыркуляцыі; 9 - клапан рэцыркуляцыі; 10 - выпускны калектар; 11 - впускная труба; 12 - термовакуумный уключальнік клапана рэцыркуляцыі; 13 - блок падагрэву карбюратара; А - да вакуумнага рэгулятара апярэджання запальвання, У - да помпы астуджальнай вадкасці
Пры тэмпературы астуджальнай вадкасці рухавіка вышэй 40-48°C термовакуумный уключальнік 12 спрацоўвае, у клапан 9 рэцыркуляцыі падаецца разрэджанне, клапан адчыняецца, частка адпрацаваўшых газаў з выпускнога калектара 10 усмоктваецца ва впускную трубу і рухавік.
Праверка працаздольнасці сістэмы рэцыркуляцыі якія адпрацавалі газаў
Націсніце на рычаг прывада дросельных засланак карбюратара і плана павялічце частату кручэння каленчатага вала рухавіка да 2500-3000 мін⁻¹. Пры тэмпературы астуджальнай вадкасці 30-38°C клапан 9 рэцыркуляцыі павінен быць зачынены, а пры тэмпературы вадкасці 40-48°C адкрыты, што відаць па ўздыме штока клапана рэцыркуляцыі. Калі клапан рэцыркуляцыі не адчыняецца, праверце спраўнасць клапана і термовакуумного ўключальніка 12.
Для праверкі клапан 9 рэцыркуляцыі адлучыце ад термовакуумного ўключальніка 12 і падайце разрэджанне з дапамогай ручной вакуумнай помпы ў дыяфрагменную паражніну клапана. Пры разрэджанні 9,3 кпа (70±5 мм рт ст.) клапан павінен быць зачынены Пры разрэджанні больш за 59,9 кпа (450±5 мм рт. Арт.) клапан павінен быць цалкам адкрыты, што правяраецца рэзкім здыманнем разрэджання, клапан зачыніцца рэзкай пстрычкай. Уцечкі паветра на абодвух рэжымах не дапушчаецца на працягу 5 з.
Пры кантролі термовакуумного ўключальніка 12 адлучыце шланг ад яго і клапана 9 рэцыркуляцыі. Ручным вакуумным помпай падайце разрэджанне 13,3 кпа (100±5 мм рт. Арт.) Да термовакуумному уключальніку. Пры тэмпературы астуджальнай вадкасці не больш за 30-38°C уцечкі разрэджання не дапускаецца (тэрмавакуумны ўключальнік зачынены). Пры тэмпературы вадкасці менш за 40-48°C разрэджання не павінна стварацца (тэрмавакуумны ўключальнік адкрыты).
