Csomagtérajtó — Tervezési leírás (VAZ-2108)

Két hurokkal van felakasztva a hátsó tetőgerendára 3 (162. ábra). A 2. és 4. távtartók a csuklópántok alá vannak felszerelve. A belső ajtólap aljára zár van rögzítve. A zárrögzítő a hátsó karosszéria felső kereszttartójához van rögzítve. A rögzítőn lévő megnagyobbított lyukak lehetővé teszik a helyzetének beállítását a keresztrúdon. Nyitott helyzetben az ajtót nem levehető gáztöltésű ütközők tartják 6. A csomagtérajtó hátsó ablaka gumitömítéssel van tömítve.

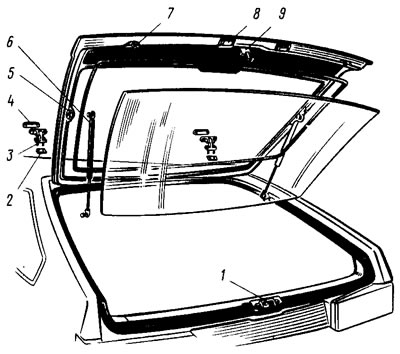

162. ábra Csomagtérajtó: 1 - zárrögzítő; 2, 4 - tömítések; 3 - hurok; 5 - menetes furat; 6 - gázzal töltött ajtóütköző; 7 - puffer; 8 - Rendszámtábla-világítás; 9 - vár
