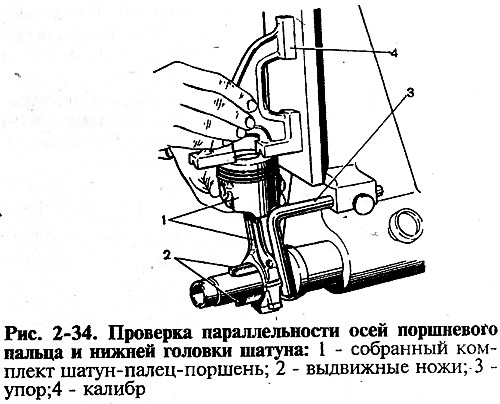

Mielőtt az összeszerelt hajtórúd- és dugattyúcsoportot a motorra szerelné, ellenőrizze a csoport tengelyeinek párhuzamosságát egy speciális eszközzel (rizs. 2-34).
A hajtórúd alsó végének ellenőrzéséhez (betétek nélkül) középre a visszahúzható késekre 2, és a dugattyú aljára szerelje fel a 4. mérőeszközt. Egy tapintókészlet segítségével ellenőrizze a rést a szerelvény függőleges lemeze és a mérőeszköz függőleges síkja között 125 mm-re a saroktól, ill. a mérőeszköz felső vége (attól függően, hogy hogyan érinti a lemezt - a sarkát vagy a felső végét).
A rés nem haladhatja meg a 0,4 mm-t. Ha a hézag nagyobb, cserélje ki a hajtórudat.
