Уклањање
1. Припремите аутомобил за рад (види "Припрема аутомобила за одржавање и поправку").
2. Уклоните леву облогу конзоле инструмент табле (погледајте "Инструмент табла - уклањање и уградња").

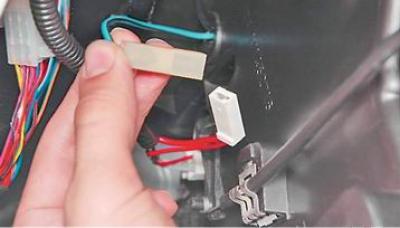

3. Одспојите конекторе каблова електричног вентилатора.

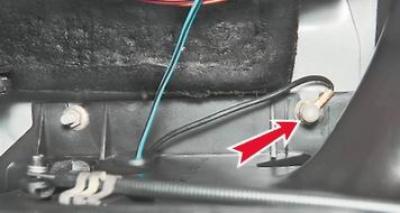

4. Кључ за 10 мм одврнемо каписну матицу која причвршћује врх жице за уземљење електромотора вентилатора и скинемо врх са сворњака.
5. Да бисте избегли оштећење, уклоните филтер система за вентилацију и грејање (погледајте "Филтер система грејања и вентилације - замена").

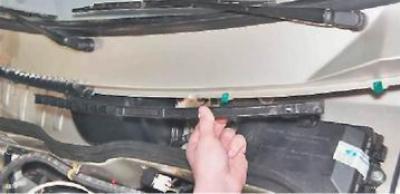

6. Користећи Пхиллипс одвијач, одврните пет монтажних вијака и уклоните леви и десни део решетке за довод ваздуха.
7. Уклоните централни држач решетке за усис ваздуха како случајно не би упао у грејач.
8. Користећи Пхиллипс одвијач, одврните четири завртња који причвршћују заштитно кућиште електричног вентилатора.
9. Померите кућиште удесно и уклоните га из кутије за довод ваздуха.

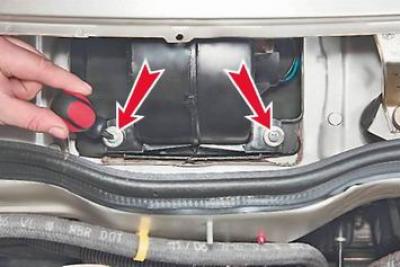

10. Користећи Пхиллипс одвијач, одврните два завртња који причвршћују електрични вентилатор грејача.

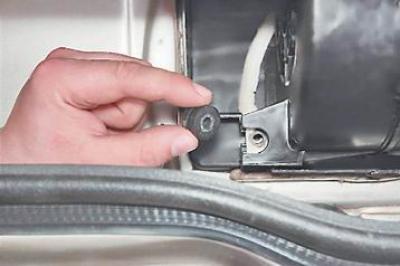

11. Уклоните два гумена јастука који држе електрични вентилатор.
Напомена: Ради јасноће, даље операције су приказане на уклоњеном електричном вентилатору.
12. Пажљиво скините заптивку са једног од делова кућишта.
13. Уклоните јастук кућишта.
(Оригинал је објављен на интернет ресурсу: vazbook.ru)
14. Користећи шрафцигер са прорезима, наизменично притискајте пет језичака за закључавање да бисте одвојили делове кућишта.

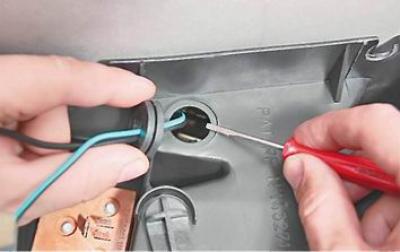

15. Уклоните кабловски сноп електричног вентилатора из кућишта грејача.
16. Прво уклоните леви део кућишта...
...а затим десни састављен са електричним вентилатором из кутије за усисавање ваздуха.
17. Помоћу одвијача подигните и уклоните два држача опруга електромотора у кућишту.
18. Уклоните склоп електромотора са радним колом из кућишта.
Инсталација
1. Уградите електромотор у кућиште и повежите делове кућишта.
2. Залепите заптивку од пене за заптивање на други део кућишта.
3. Затим инсталирајте електрични вентилатор обрнутим редоследом.
