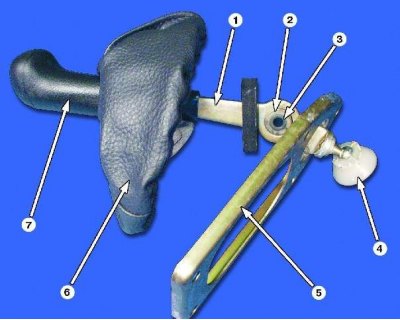

Важіль перемикання передач: 1 - важіль перемикання передач; 2 - втулка; 3 - вісь важеля; 4 - опора важеля; 5 - основа; 6 - шкіряний чохол; 7 - рукоятка

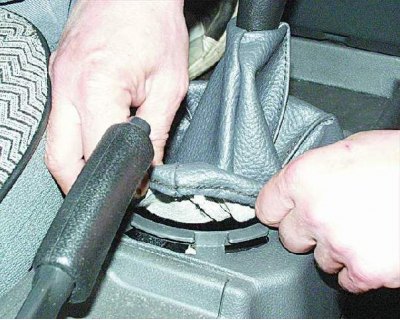

1. Зніміть захисний чохол важеля перемикання передач із облицювання тунелю підлоги.

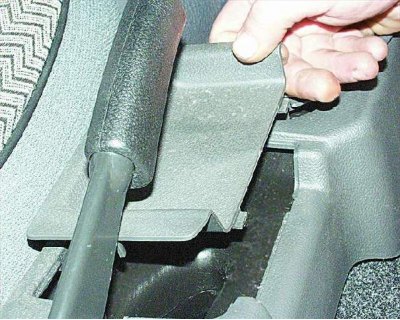

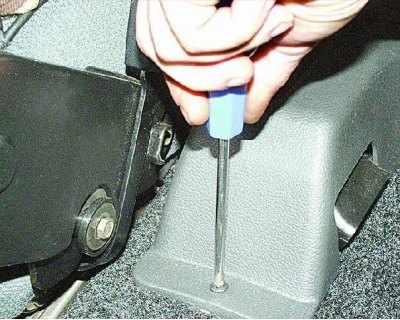

2. Зніміть накладку облицювання підлоги тунелю.

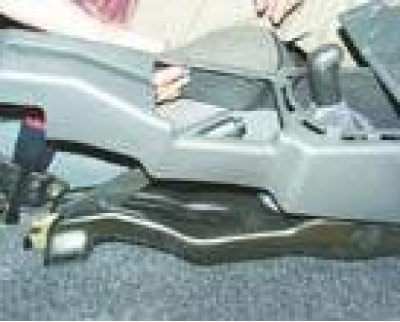

3. Відкрутіть гвинт кріплення облицювання тунелю підлоги в задній частині.
4. Зніміть облицювання тунелю підлоги, зсунувши її назад.

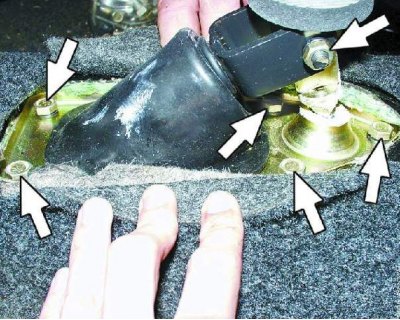

5. Відкрутіть гайку кріплення осі важеля, а потім п'ять болтів кріплення основи важеля до підлоги.

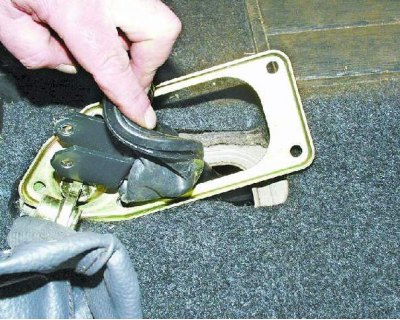

6. Зніміть важіль із основою, знявши при цьому гумовий захисний чохол з основи.

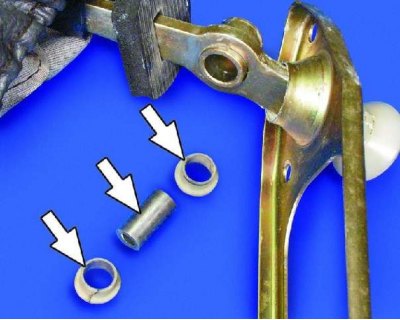

7. Вийміть вісь важеля із двома пластмасовими втулками. Якщо вісь вільно бовтається у втулках, встановлених у важіль, то втулки зношені і їх треба замінити. При установці втулок змастіть їх консистентним мастилом.

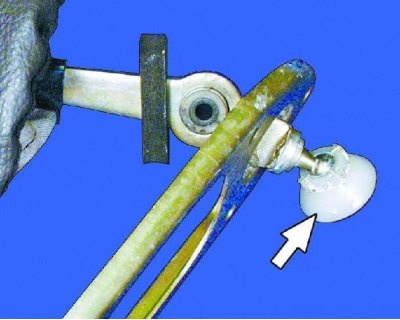

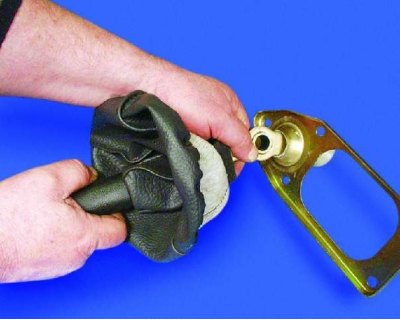

8. Для заміни пластмасової опори важеля зніміть її зі сферичного пальця важеля, закладіть в отвір нової опори консистентне мастило і надягніть опору на палець.
Інформація опублікована на сайті vazbook.ru
9. Для заміни кожного чохла зніміть ручку, стягнувши її з важеля.
10. Встановіть важіль перемикання передач у зворотному порядку. Всі різьбові з'єднання затягніть моментом 16-26 Н·м (1,6-2,6 кгс·м).
Погнуту тягу приводу перемикання передач слід замінити або виправити.

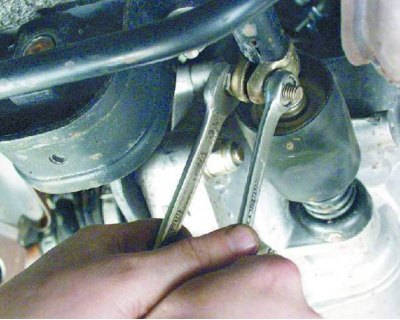

11. Для заміни тяги приводу перемикання передач знизу автомобіля послабте затягування хомута та від'єднайте тягу від наконечника шарніра.

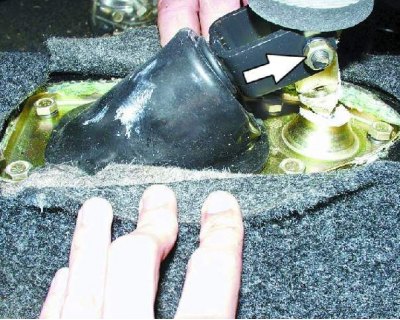

12. Відкрутіть гайку кріплення осі важеля перемикання передач і витягніть тягу в салон.
