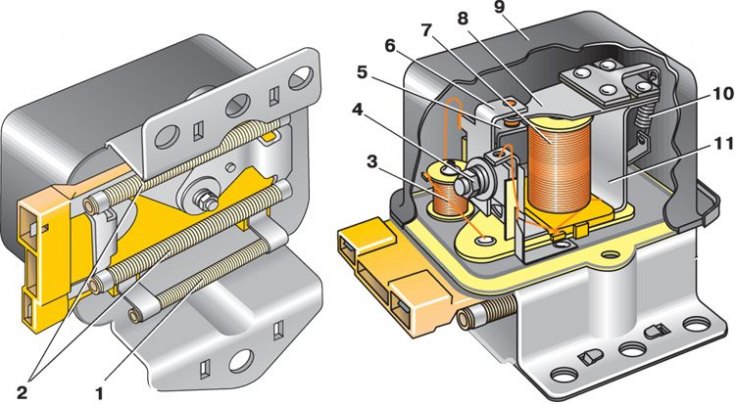

Регулятор напряжения РР-380
1 – термокомпенсирующий резистор 19 Ом, 6 Вт; 2 – дополнительные резисторы 5,5 Ом, 25 Вт; 3 – дроссель; 4 – гайка крепления стойки; 5 – стойка с нижним контактом; 6 – стойка с верхним контактом; 7 – обмотка регулятора; 8 – якорь; 9 – крышка; 10 – пружина якоря; 11 – основание
В настоящее время на автомобилях «Жигули» с генератором Г-221 применяется в основном электронный регулятор напряжения типа 121.3702. Он не требует какого-либо обслуживания и регулировок, а в случае выхода из строя должен заменяться новым.
В 70-х и 80-х годах применялся вибрационный регулятор напряжения типа РР-380 (см. рис. Регулятор напряжения РР-380), ремонт и регулировка которого описаны в этой главе. Схема внутренних соединений регулятора показана на рис. Схема соединений системы генератора.
Меры предосторожности
Не следует путать местами провода, присоединяемые к штекерам «15» и «67». Если провода по неосторожности будут перепутаны, то регулятор перестанет работать и верхние контакты будут постоянно замкнуты. Напряжение на выходе генератора сильно возрастет, что приведет к бурному «кипению» аккумуляторной батареи и повреждению потребителей. Кроме того, произойдет спекание верхних контактов и регулятор напряжения придется заменить.
Не допускается присоединять конденсаторы против радиопомех к цепи между штекерами «67» регулятора и генератора. Это нарушает условия работы контактов, и они повреждаются.
Не следует подключать дополнительные потребители электроэнергии к цепи питания обмотки возбуждения генератора, так как при этом напряжение генератора сильно возрастает.
Запрещается проверять работоспособность регулятора замыканием накоротко его штекеров «15» и «67». При этом напряжение генератора возрастает, и может быть поврежден выпрямитель.
Не рекомендуется без надобности снимать крышку регулятора, чтобы не нарушить герметичность уплотнения. Попадание под крышку влаги и пыли приводит к загрязнению, пригоранию контактов и, к нарушению нормальной работы регулятора. По этой причине все применяемые в регуляторе материалы проверены на отсутствие газовыделения. Поэтому не допускается установка под крышку самодельной прокладки.
Регулятор следует содержать в чистоте и оберегать от случайных ударов, которые могут нарушить его регулировку.
Необходимо следить за надежностью соединения корпуса регулятора с массой через крепежные винты, так как плохое соединение повышает напряжение генератора сверх нормы.
