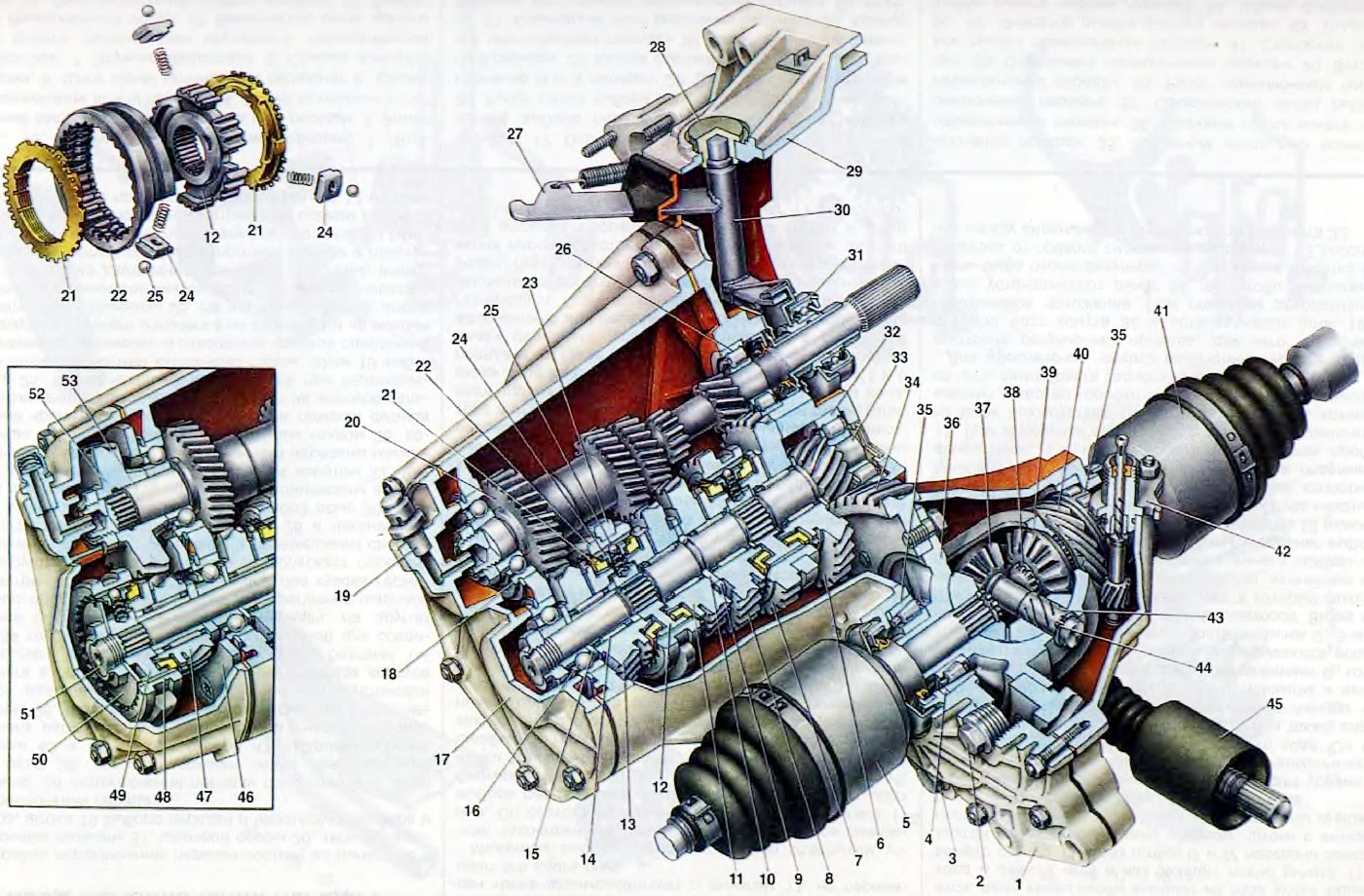

Рис. 18. Коробка передач: 1. Картер коробки передач; 2. Пробка заливного и контрольного отверстия; 3. Пробка сливного отверстия; 4. Регулировочное кольцо; 5. Привод левого переднего колеса; 6. Ведомая шестерня I передачи вторичного вала; 7. Муфта синхронизатора I, II передач и заднего хода; 8. Ведомая шестерня II передачи вторичного вала; 9. Стопорное кольцо; 10. Упорное полукольцо; 11. Ведомая шестерня III передачи вторичного вала; 12. Ступица муфты синхронизатора III и IV передач; 13. Ведомая шестерня IV передачи вторичного вала; 14. Игольчатый подшипник шестерни вторичного вала; 15 Упорная шайба шестерни IV передачи; 16. Шариковый подшипник вторичного вала; 17. Задняя крышка коробки передач; 18. Шариковый подшипник первичного вала; 19. Сапун; 20. Первичный вал; 21. Блокирующее кольцо синхронизатора III и IV передач; 22. Скользящая муфта синхронизатора III и IV передач; 23. Вилка скользящей муфты синхронизатора III и IV передач; 24. Сухарь фиксатора; 25. Шарик фиксатора; 26. Цилиндрический подшипник первичного вала; 27. Рычаг вилки выключения сцепления; 28. Втулка вала вилки выключения сцепления; 29. Картер сцепления; 30. Вилка выключения сцепления; 31. Подшипник выключения сцепления; 32. Роликовый подшипник вторичного вала; 33. Вторичный вал; 34. Ведомая шестерня главной передачи; 35 Роликовый конический подшипник дифференциала, 36 Коробка дифференциала; 37. Сателлит; 38. Стопорное кольцо полуосевой шестерни; 39. Полуосевая шестерня; 40. Ведущая шестерня привода спидометра; 41. Привод правого переднего колеса; 42. Привод спидометра в сборе; 43. Ось сателлитов; 44. Стопорное кольцо оси сателлитов; 45. Защитный чехол шарнира привода переключения передач; 46. Пластина крепления подшипника вторичного вала; 47. Ведомая шестерня V передачи вторичного вала; 48. Скользящая муфта синхронизатора V передачи; 49. Ступица муфты синхронизатора V передачи; 50. Упорная шайба; 51. Вторичный вал пятиступенчатой коробки передач; 52. Ведущая шестерня V передачи первичного вала; 53. Первичный вал пятиступенчатой коробки передан; I. Детали синхронизатора; II. Задняя часть пятиступенчатой коробки передач.
В зависимости от комплектации автомобиля устанавливается четырех- или пятиступенчатая коробка передач.
Конструктивно коробка передач объединена с главной передачей и дифференциалом. Крутящий момент от коробки передач передается на ведущие колеса через привод 41 и 5 передних колес.
Четырехступенчатая коробка передач состоит из картера 1, первичного 20 и вторичного 33 валов, двух синхронизаторов, оси с промежуточной шестерней заднего хода, главной передачи, дифференциала и привода переключения передач.
Картер 1 изготовлен из алюминиевого сплава, закрывается задней крышкой 17, в гнездо которой запрессован сапун 19. В задней части картера выполнены гнезда для подшипников и два отверстия, закрываемые пробками 2 и 3 В картере на двух подшипниках 18 и 26 расположен первичный вал 20, изготовленный в виде блока шестерен I, II, III и IV передач и заднего хода. Вторичный вал 33 изготовлен вместе с шестерней главной передачи. Вал вращается в роликовом 32 и шариковом 16 подшипниках. На поясках вторичного вала расположены на игольчатых подшипниках шестерни I, II, III и IV передач, а на двух поясках нарезаны шлицы для крепления ступиц 12 синхронизаторов. Каждая шестерня имеет два венца: один косозубый, другой прямозубый. Косозубые венцы находятся в постоянном зацеплении с одноименными шестернями первичного вала. С прямозубыми венцами соединяются скользящие муфты синхронизаторов при включении передачи.
Синхронизатор обеспечивает бесшумное переключение передач за счет выравнивания угловых скоростей шестерен первичного и вторичного валов. Он состоит из ступицы 12, насаженной на шлицы вторичного вала, скользящей муфты 22, двух блокирующих колец 21, трех сухарей 24 с шариками 25 и пружинами фиксатора и зубчатых венцов шестерен. Синхронизаторы всех передач незначительно отличаются друг от друга. Ступица синхронизатора I и II передач стопорится на вторичном валу двумя стопорными кольцами, а ступица другого синхронизатора зажата между буртиком вала и втулкой игольчатого подшипника шестерни IV передачи. Скользящая муфта 7 синхронизатора I и II передач имеет наружный венец для включения передачи заднего хода в отличие от муфты другого синхронизатора. В ступице каждого синхронизатора выполнено шесть продольных пазов, в трех из которых имеются гнезда под пружины фиксаторов. В эти пазы установлены сухари 24 с шариками фиксаторов. Пружины поджимают шарики к кольцевым проточкам муфты. По обе стороны ступицы расположены бронзовые блокирующие кольца, имеющие шесть выступов, которые заходят в пазы ступицы. При этом три коротких выступа заходят в пазы, в которых расположены фиксаторы, а более длинные и широкие — в другие пазы. Эти выступы установлены в пазах с боковым зазором, равным половине толщины зуба муфты (ступицы), и ограничивают угол поворота блокирующего кольца относительно ступицы. При таком соединении ступица вращается совместно с блокирующими кольцами. Конусная часть блокирующих колец расположена на конических поясках шестерен и в момент включения передачи происходит контакт конических поверхностей. Для разрыва масляной пленки в месте контакта и увеличения сил трения на конической поверхности кольца нарезана резьба и выполнены продольные канавки. Блокирующие кольца имеют зубчатые венцы, зубья которых скошены под определенным углом. С зубьями блокирующего кольца соединяется скользящая муфта в начальный момент включения передачи. Скользящая муфта имеет внутренний венец, которым она располагается на зубьях ступицы. Для продольного перемещения муфты вдоль ступицы в кольцевую ее проточку заходит вилка переключения передач. Торцы зубьев муфты скошены под тем же углом, что и зубья блокирующих колец и венцов синхронизаторов.
Промежуточная шестерня заднего хода служит для включения заднего хода (см. рис. 18, поз 29). В центральном отверстии шестерни запрессована металлокерамическая втулка, которая находится на оси, установленной в отверстиях картеров сцепления и коробки передач. При включении заднего хода промежуточная шестерня соединяет между собой шестерню первичного вала и зубчатый венец муфты синхронизатора I и II передач, вследствие чего вторичный вал вращается в обратную сторону.
Главная передача состоит из пары косозубых цилиндрических шестерен, одна из которых изготовлена вместе с вторичным валом, а шестерня 34 крепится болтами к фланцу коробки 36 дифференциала.
Дифференциал конический, двухсателлитный, вращается на двух роликовых конических подшипниках 35, предварительный натяг в которых регулируется подбором толщины регулировочного кольца 4 Внутренняя полость коробки дифференциала имеет форму сплошной сферы. В этой полости расположены две полуосевые шестерни 39 и два сателлита, вращающиеся на оси 43. Ось удерживается в коробке дифференциала стопорными кольцами 44. Полуосевые шестерни насажены на шлицы хвостовиков корпусов внутренних шарниров привода колес и стопорятся кольцами 38.
(Информация размещена на портале vazbook)
На коробку дифференциала напрессована пластмассовая шестерня 40 привода спидометра, с которой .находится в зацеплении ведомая шестерня привода спидометра. расположенная своим валиком в корпусе привода 42 спидометра, который крепится к картеру коробки передач. На выходе из корпуса 42 валик шестерни уплотняется сальником. Для уплотнения зазора между приводом спидометра и посадочным гнездом в проточку корпуса устанавливается резиновое уплотнительное кольцо. На верхней части корпуса привода спидометра нарезана резьба для накидной гайки крепления троса.
Пятиступенчатая коробка передач изготовлена на базе четырехступенчатой и имеет следующие основные отличия:
- задние части первичного вала 53 и вторичного вала 51 удлинены для размещения на них шестерен 52 и 47 пятой передачи и ее синхронизатора;
- шариковые подшипники первичного и вторичного валов фиксируются в гнездах картера пластиной 46, которая крепится четырьмя винтами к стенке картера;
- задняя крышка коробки передач выполнена более глубокой;
- синхронизатор V передачи имеет одно блокирующее кольцо, так как он включает только одну передачу;
- шестерня пятой передачи крепится на шлицах первичного вала.
