Асаблівасці прылады
Сістэма SRS-40 усталявана ў рулявым коле, у дадатак да рамяня бяспекі, прызначаная для забеспячэння дадатковай абароны галавы і грудной клеткі кіроўцы пры лэбавых сутыкненнях.
Сістэма SRS-40 спрацоўвае пры франтальным сутыкненні і ў кірунках да 30°злева і справа ад цэнтральнай восі аўтамабіля. Сістэма SRS-40 не забяспечвае спрацоўванне пры сутыкненні пад кутом больш 30°адносна цэнтральнай восі аўтамабіля, а таксама бакавым і заднім ударах, пры пераварочванні ці франтальным сутыкненні з недастатковай для спрацоўвання сістэмы SRS-40 сілай сутыкнення.
Сістэма SRS-40 складаецца з наступных кампанентаў:
- блока газагенератара аб'яднанага здатчыкам ўдару;
- модуля надзіманай падушкі;
- спецыяльнага рулявога кола з элементамі мацавання кампанентаў сістэмы.
Спрацоўванне сістэмы ажыццяўляецца дзякуючы інэрцыйнаму ўздзеянню сілы ўдару на механічны датчык, які актывуе піратэхнічную частку газагенератара (у адрозненне ад электрычнага імпульсу), што дазваляе пазбегнуць ужыванне электраправодкі і электрасілкавання. Бо сістэма з'яўляецца механічнай, адсутнічае неабходнасць у кантрольнай лямпе і дыягнастычным блоку. Сістэма заўсёды знаходзіцца ў становішчы гатоўнасці і не патрабуе рэгулярнага догляду або праверкі, тым не менш праз сем гадоў пасля ўстаноўкі на аўтамабіль неабходна абавязковая замена газагенератара.
Папярэджанне: Забараняецца пераўсталёўка рулявога кола SRS-40 на іншы тып аўтамабіля, бо датчык удару, аб'яднаны з газагенератарам, адрэгуляваны толькі на параметры і характарыстыкі аўтамабіля ВАЗ-21213 і яго мадыфікацыі.
З прычыны наяўных адрозненняў параметраў і характарыстык розных мадэляў аўтамабіляў, а таксама ў аднолькавых мадэлях рознага года выпуску забараняецца ўсталёўваць кампаненты сістэмы SRS-40 у іншы аўтамабіль. Пры парушэнні налад ці пашкоджанні дэталяў сістэмы з прычыны аварыі ці пры дэмантажы забараняецца паўторна ўсталёўваць кампаненты сістэмы SRS-40 у аўтамабіль.
Пры аварыі аўтамабіля датчык удару, размешчаны ўсярэдзіне блока газагенератара, успрымае імпульс сілы ўдару і пры вызначанай велічыні імпульсу актывуе сістэму, пры гэтым з газагенератара праз адтуліны на корпусе вылучаецца газ - азот, які напаўняе складзеную ўсярэдзіне модуля падушку. Пры напаўненні падушкі газам на абліцавальным вечку рулявога кола ўздоўж цэнтральнага шва адбываецца парыў вечка з расчыненнем паловак абліцавальнага вечка ўверх і ўніз. Праз атрыманую адтуліну перад рулявым колам надзімаецца падушка аб'ёмам 40 літраў.
Ахоўная функцыя сістэмы SRS-40 разлічана толькі на адно спрацоўванне, таму рулявое кола з газагенератарам і модулем надзіманай падушкі, а таксама іншыя пашкоджаныя дэталі рулявога кіравання пасля аварыі неабходна замяніць.
Рулявое кіраванне з надзіманай падушкай адрозніваецца ад рулявога кіравання без надзіманай падушкі арыгінальным рулявым колам, у якім усталяваны блок газагенератара і модуль надзіманай падушкі, а таксама арыгінальным кранштэйнам мацавання рулявой калонкі. Асаблівасці прылады і рамонту астатніх вузлоў і дэталяў рулявога кіравання апісаны ў раздзеле 5.
Зняцце і ўстаноўка
Папярэджанні:
1. Усе працы, злучаныя з газагенератарам і модулем надзіманай падушкі, неабходна выконваць у адмысловых ахоўных ачках і пальчатках.
2. Пры правядзенні ўсіх прац з газагенератарам і модулем надзіманай падушкі варта заўсёды знаходзіцца ўзбоч ад рулявога кола. Забараняецца размяшчаць якія-небудзь прадметы на руль ці паміж рулём і выканаўцам прац.
3. Забараняецца выкарыстоўваць блок газагенератара пасля падзення з вышыні больш за 1 м або якія маюць якія-небудзь пашкоджанні.
4. Не рэкамендуецца захоўваць блок газагенератара пры тэмпературы вышэй за 52°С.
5. Пры пераносе блок газагенератара варта трымаць адтулінамі ад сябе; размяшчаць на любой паверхні неабходна так, каб адтуліны знаходзіліся ўверсе; не размяшчаць якія-небудзь прадметы на яго корпусе.
6. Забараняецца ўсталёўваць блок газагенератара ў незамацаванае ў аўтамабілі рулявое кола, а таксама пратыкаць ці паварочваць запаленчую прыладу праз D-вобразную адтуліну, размешчанае на корпусе газагенератара.
7. Рэкамендуецца захоўваць да ўсталёўкі блок газагенератара ў скрынцы, а модуль надзіманай падушкі - у пластыкавым пакеце. Не разбіраць і засцерагаць ад якія-небудзь пашкоджанняў блок газагенератара, бо ў герметычным корпусе знаходзяцца цвёрдыя хімічныя рэчывы, якія з'яўляюцца атрутнымі, гаручымі і патэнцыйна небяспечнымі для здароўя.
8. У пазбяганне фальшывага спрацоўвання сістэмы SRS-40 забараняецца ўжыванне ўдарных прылад на элементах рулявога кіравання аўтамабіля пры ўсталяванай сістэме SRS-40.
Зняцце. Падніміце капот аўтамабіля і зніміце провад з высновы «мінус» акумулятарнай батарэі. Усталюеце перадпакоі колы прамалінейна, каб верхнія перакладзіны рулявога кола 5 (мал. 9-45) знаходзіліся ў гарызантальным становішчы і выканайце наступныя аперацыі:
- выдаліце дзве заглушкі 9 (мал. 9-46) з бакавога абліцоўвання рулявога кола;
- знаходзячыся ўзбоч ад рулявога кола, адкруціце чатыры ніта, якія мацуюць модуль 13 надзіманай падушкі; акуратна выміце модуль надзіманай падушкі з рулявога кола;
- адцягніце подпружиненный запорный язычок 4 (мал. 9-47) з дапамогай адвёрткі і звярніце блок газагенератара 12 (мал. 9-46) супраць вартавы стрэлкі да супадзення яго падставы з пазамі ў адаптары 1 (мал. 9-47) рулявога колы;
Папярэджанне: Забараняецца прыкладаць значныя намаганні да блока газагенератара пры дэмантажы. Калі блок не паварочваецца, неабходна пераканацца, што замыкалы язычок цалкам адцягнуты.

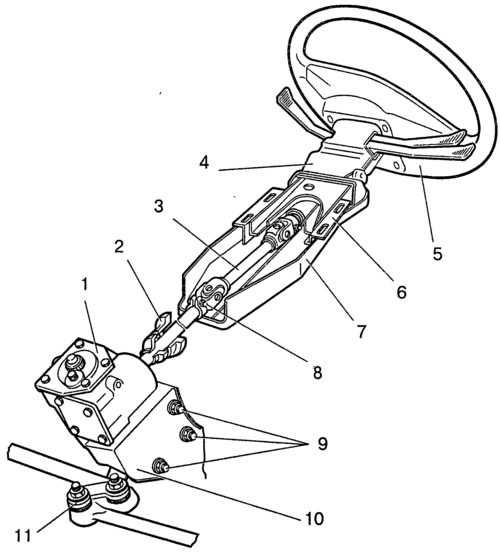

Мал. 9-45. Рулявое кіраванне:
1 - рулявы механізм; 2 - ушчыльняльнік вала; 3 - прамежкавы вал; 4 - верхні абліцавальны кажух; 5 - рулявое кола; 6 - кранштэйны мацавання вала рулявога кіравання; 7 - ніжні абліцавальны кажух; 8 - стяжной ніт мацавання карданнага шарніра; 9 - ніты мацавання рулявога механізму; 10 - ланжэрон кузава; 11 - сошка.
Мал. 9-46. Дэталі рулявога кіравання:
1 - рулявы механізм; 2 - ушчыльняльнік вала; 3 - прамежкавы вал; 4 - верхні вал; 5 - кранштэйны; 6 - верхні абліцавальны кажух; 7 - шарыкавы падшыпнік; 8 - абойма падшыпніка; 9 - заглушка; 10 - рулявое кола; 11 - гайка мацавання рулявога кола; 12 - блок газагенератара, аб'яднаны з датчыкам удару; 13 - модуль надзіманай падушкі; 14 - ніжні абліцавальны кажух; 15, 16 - дэталі мацавання кранштэйна вала рулявога кіравання; А - фіксавальная загваздка модуля; У - адтуліна запаленчай прылады блока газагенератара D-вобразнай формы.

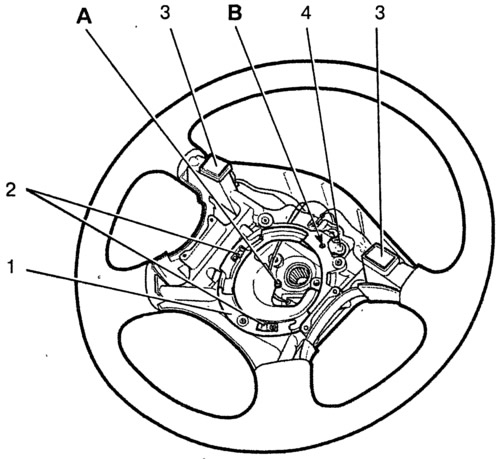

Мал. 9-47. Рулявое кола:
1 - адаптар (прылада мацавання блока газагенератара); 2 - спружынны фіксатар; 3 - кнопка ўключэння гукавога сігналу; 4 - запорный язычок; А - прылада для пастаноўкі сістэмы ў становішча гатоўнасці - выступ D-вобразнай формы; У - адтуліна адаптара.
- асцярожна выміце блок газагенератара з адаптара рулявога кола;
- адкруціце гайку 11 (мал. 9-46) мацаванні рулявога кола і зніміце рулявое кола. Далейшае зняцце вузлоў і дэталяў рулявога кіравання праводзіце, як апісана ў раздзеле 5 Кіраўніцтвы па рамонце.
Устаноўку рулявога кіравання праводзіце ў парадку, зваротным зняцці, з улікам наступнага:
- Перад усталёўкай рулявога кола пераканайцеся, што прылада «А» (мал. 9-47) для пастаноўкі сістэмы ў становішча гатовасці (D-вобразны выступ у цэнтры адаптара рулявога кола) не было пагнута або зламана, у адваротным выпадку рулявое кола неабходна замяніць;
- усталёўвайце рулявое кола на вал рулявога кіравання такім чынам, каб верхнія перакладзіны рулявога кола знаходзіліся ў гарызантальным становішчы. Гайку мацавання рулявога кола зацягвайце крутоўным момантам 31,4-51 Н·м (3,2-5,2 кгс·м) і раскерніце ў адной кропцы;
- да ўсталёўкі блока газагенератара пераканаецеся ў адсутнасці заяданняў, грукаў і ў плыўнасці кручэння рулявога кола пры кручэнні рулявога кола направа і налева да ўпора; калыхаючы за рулявое кола, пераканаецеся ў адсутнасці радыяльнага і восевага люфт рулявога кола, выяўленыя дэфекты неабходна ўхіліць;
- усталёўку блока газагенератара ў адаптар рулявога кола вырабляеце правай рукой. Усталюеце газагенератар у пазы адаптара і звярніце па гадзіннікавай стрэлцы прыблізна на 40°да ўпора. Пры гэтым павінна быць характэрная пстрычка і адтуліна ў запорном язычцы 4 (мал. 9-47) павінна супасці з адтулінай У у адаптары 1 рулявога кола. У гэтым становішчы блок газагенератара знаходзіцца ў стане гатоўнасці (т. е. узведзены). Паварот блока газагенератара пры ім усталёўцы павінен ажыццяўляцца толькі за кошт сілы рук. Забараняецца ўсталёўваць блок, калі для гэтага патрабуецца значны высілак;
- знаходзячыся па-за аўтамабілем, змесціце модуль надзіманай падушкі на блок газагенератара, пры гэтым сумясціце фіксавальную загваздку «А» (мал. 9-46) на модулі з адтулінай «У» (мал. 9-47) у адаптары рулявога кола;
- зацягвайце ніты мацавання модуля 13 (мал. 9-46) надзіманай падушкі момантам 7-11 Н·м;
- забараняецца рэзаць, свідраваць ці пратыкаць якую-небудзь частку сістэмы SRS-40.
