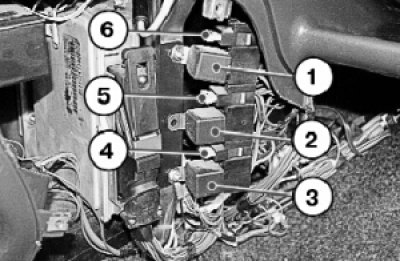

1 – glavni relej sustava upravljanja; 2 – relej za uključivanje električnog ventilatora rashladnog sustava; 3 – relej za uključivanje električne pumpe za gorivo; 4 – Osigurač kruga električne pumpe za gorivo; 5 – osigurač regulatora; 6 – osigurač glavnog releja.
Trebat će vam: odvijač, ključ od 8 mm.
1. Uklonite žicu s "–" terminala baterije.
2. Uklonite ploču središnje konzole ploče s instrumentima (pogledajte "Uklanjanje i postavljanje štitnika ploče s instrumentima").

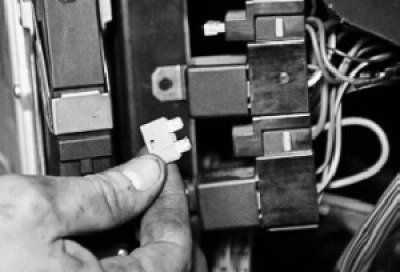

3. Za zamjenu osigurača, izvadite ga iz utičnice u kutiji s osiguračima.
4. Za zamjenu releja, odvrnite dvije matice koje pričvršćuju jedinicu releja za nosač ploče s instrumentima…
5. ...uklonite blok releja i pomaknite ga u stranu.
6. Izvadite relej koji treba zamijeniti iz njegove utičnice u jedinici.
7. Ugradite relej, relejnu kutiju i osigurače obrnutim redoslijedom od uklanjanja.
