Za pristup osiguračima i dijagnostičkom konektoru sustava upravljanja motorom..

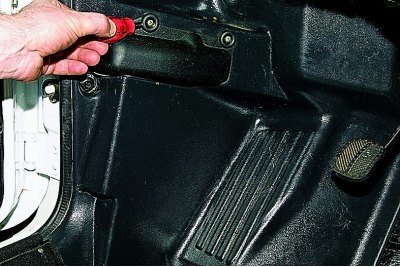

...pomoću Phillips odvijača odvrnite dva vijka u putničkom prostoru koji pričvršćuju kućište za rub prednje lijeve strane karoserije.

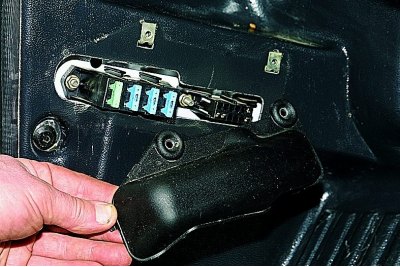

Uklanjamo kućište.

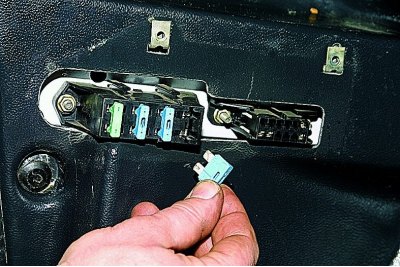

Uklanjamo osigurač.
Osigurač kruga električnog ventilatora, koji se nalazi na stražnjoj strani jedinice, ima snagu od 30 A (zelene boje), tri druga osigurača od 15A (plava boja) – zaštitite krugove glavnog releja, napajanja regulatora i pumpe za gorivo.
Izvornik je dostupan na web stranici www.VAZbook.ru
Za uklanjanje kutije s osiguračima…

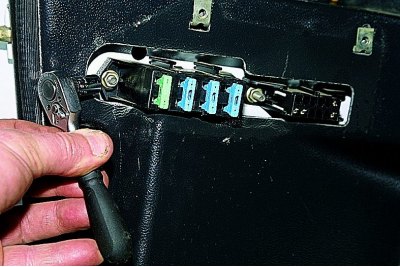

…pomoću utičnice od 8 mm odvrnemo dvije matice koje pričvršćuju blok…

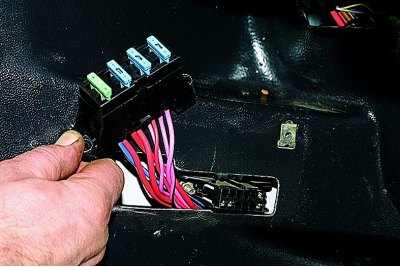

...i skinemo ga.
Instaliramo kutiju s osiguračima obrnutim redoslijedom.

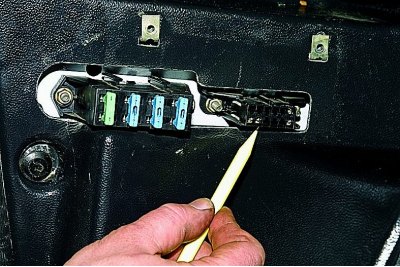

Pokraj kutije s osiguračima je dijagnostički konektor.
