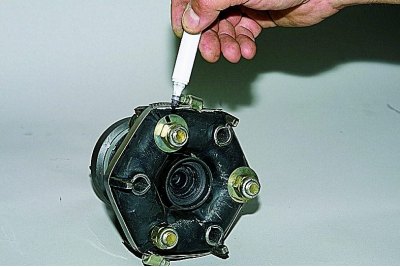

Označavamo mjesto spojnice u odnosu na prirubnicu,…
...kao i broj i mjesto balansirajućih podložaka u odnosu na spojku.

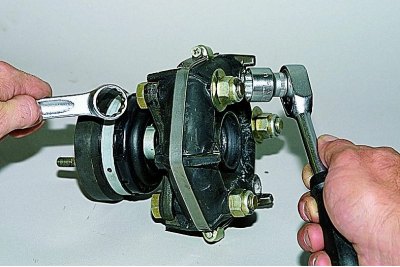

Držeći vijke od okretanja s ključem od 19 mm, upotrijebite glavu iste veličine da odvrnete tri matice.

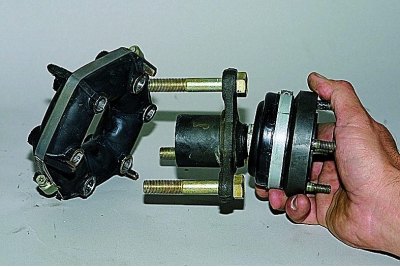

Odvajamo spojku i prirubnicu.

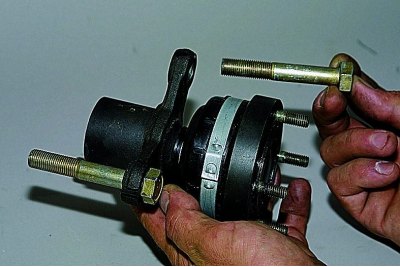

Okretanjem šarke izvlačimo vijke iz rupa na prirubnici elastične spojke.
Pogledajte izvornik na internetskom izvoru VAZbook

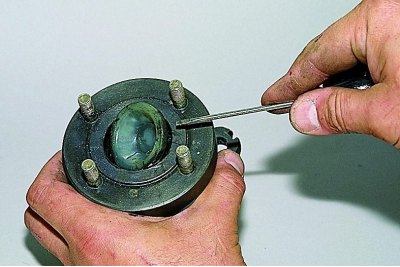

Pomoću odvijača uklanjamo plastični čep.

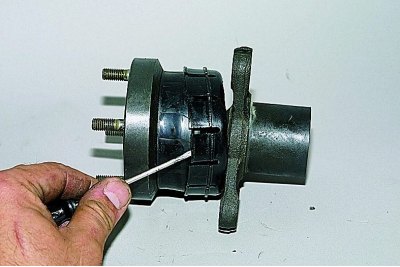

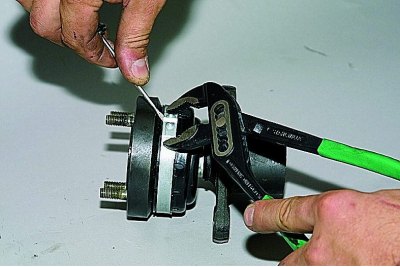

Stisnuvši stezaljku kliznim kliještima, uklanjamo je.

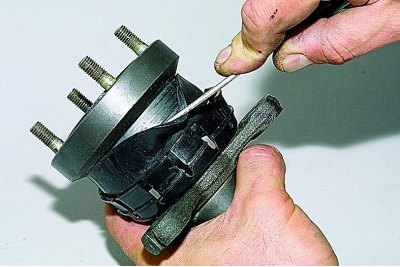

Odvijačem pomičemo plastično kućište..
...i uklonite gumeni zaštitni poklopac s kućišta zgloba konstantne brzine.

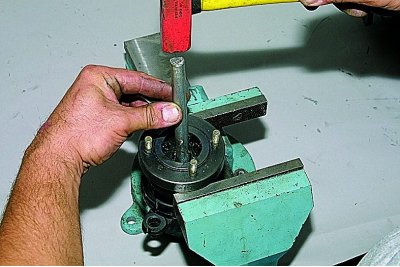

Postavljamo tijelo šarke na otvorene čeljusti škripca i, udarajući čeonu površinu prirubnice elastične spojke mekim metalnim udarcem, izbijamo prirubnicu.

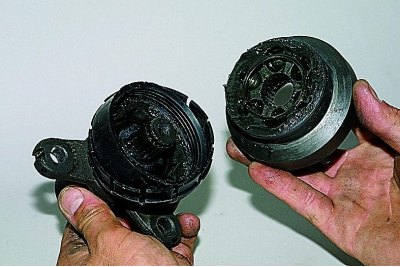

Odvajamo šarku i prirubnicu.

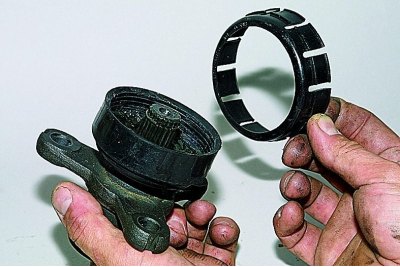

Izvlačimo plastično kućište s gumenog poklopca.

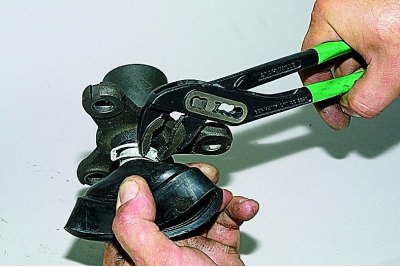

Povlačenje gumenog poklopca,…
…stisnemo stezaljku kliznim kliještima i skinemo je.

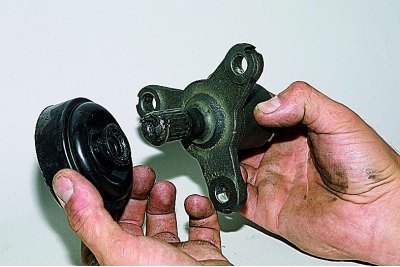

Uklonite gumeni zaštitni poklopac.

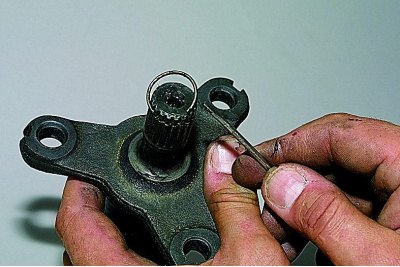

Pomoću odvijača uklonite pričvrsni prsten šarke.
Rastavljanje i procjena stanja dijelova šarki slični su odgovarajućim operacijama opisanim u poglavljuPogoni na prednje kotače.
Sastavljamo međuvratilo obrnutim redoslijedom. U obnovljeni ili novi spoj stavljamo 20 cm³ masti SHRUS-4. Prije spajanja šarke na prirubnicu elastične spojke postavljamo malu stezaljku gumenog zaštitnog poklopca.

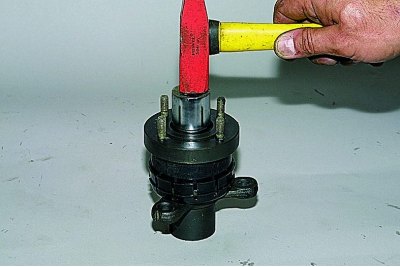

Pritisnemo šarku na prirubnicu, udarajući ovratnik šarke kroz dio cijevi.

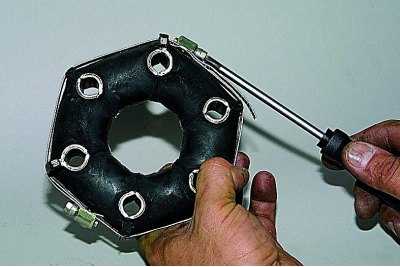

Prije ugradnje gumene spojnice, zategnemo je stezaljkom.
Korištenu spojku postavljamo prema oznakama u odnosu na prirubnicu. Prethodne balansne podloške postavljamo prema oznakama u odnosu na spojnicu. Prilikom postavljanja nove spojke, možda će biti potrebno uravnotežiti sklop osovine.
