Tartalomjegyzék: Eltávolítás ↓ Telepítés ↓

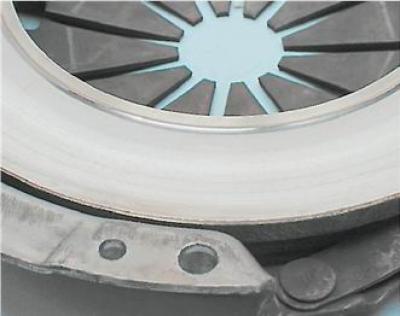

Ajánlás. A hajtott tengelykapcsoló tárcsa cseréjekor célszerű a nyomólemezt (kosarat) is cserélni, még akkor is, ha a munkafelületén nincs észrevehető kopásnyom. Az a tény, hogy működés közben a munkafelülete elhasználódik, és a membránrugó merevsége gyengül.
Ki kell cserélni a kioldócsapágyat is, ha holtjátékos, forgáskor beragad, vagy jól hallható zajt ad (lásd "Tengelykapcsoló - műszaki állapot ellenőrzése").
A munka elvégzéséhez szüksége lesz egy tüskére a meghajtott tengelykapcsoló tárcsa központosításához.
Eltávolítás
1. Távolítsa el a sebességváltót (lásd "Sebességváltó - ki- és beszerelés").

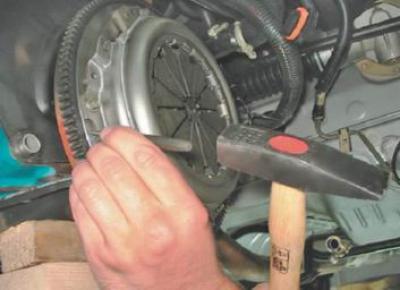

Tanács. Ha nem tervezik a nyomólap-szerelvény (kosár) cseréjét, középső lyukasztóval jelölje meg a helyzetét a lendkeréken.

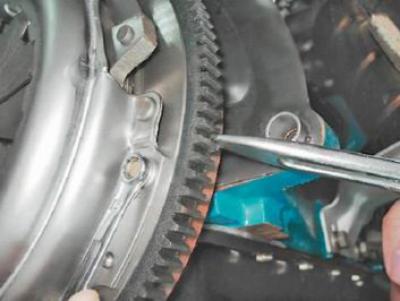

2. Dugókulccsal vagy villáskulccsal 8 mm-rel csavarjuk ki a hat csavart, amelyek a kosarat a lendkerékhez rögzítik, rögzítőlappal vagy egy nagy hornyos csavarhúzóval megakadályozzák a lendkereket az elfordulástól.

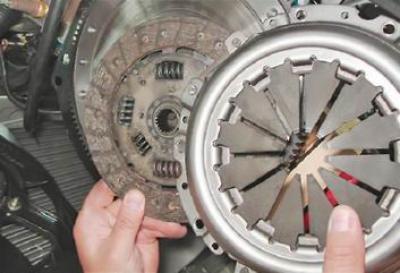

3. Távolítsa el a kosarat és a meghajtott lemezt.

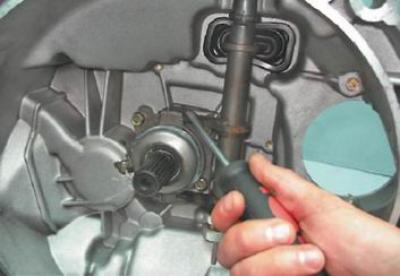

4. Egy hornyos csavarhúzóval feszítse le a rugó végeit a kioldó csapágypersely kiálló részeiről.

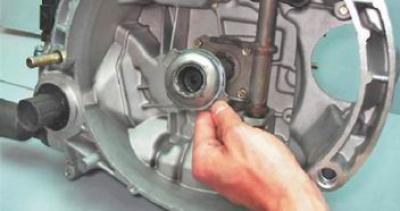

5. Távolítsa el a kioldócsapágy egységet a tengelykapcsolóval a vezetőhüvelyből.

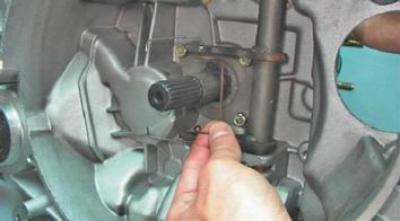

6. Távolítsa el a rugót.
7. A villa és a perselyek cseréjéhez csavarhúzóval feszítse le a tengelykapcsoló-kioldó villa gumi védőburkolatát.
8. Távolítsa el a műanyag villaperselyt a forgattyúház furatából.

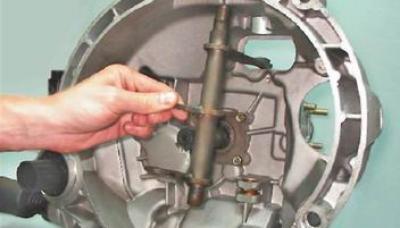

9. Felfelé haladva eltávolítjuk a villakar tengelyének alsó végét az ülésről, és eltávolítjuk a tengelykapcsoló kioldó villát.
Az eltávolított részeket petróleumban mossuk. A sérült és elhasználódott alkatrészeket kicseréljük.
Telepítés
1. Tisztítsa meg a sebességváltó bemenő tengelyének hornyos részét és a kioldócsapágy vezetőhüvelyt a szennyeződéstől és a régi zsírtól.
2. Vigyen fel vékony réteg SHRUS-4 zsírt rájuk és a tengelykapcsoló kioldóvilla tengelyének munkafelületére.
3. Szerelje be a meghajtó alkatrészeket a tengelykapcsoló házába (villa, rugó, kioldó csapágy) fordított sorrendben. Vigyen fel műanyag zsírt a villa munkafelületére.
4. Helyezze be a központosító tüskét a főtengely végén lévő lyukba.
5. Szerelje fel a meghajtott tengelykapcsoló tárcsát a tüskére úgy, hogy az az oldal, ahol a tárcsaagy jobban kinyúlik, a sebességváltó felé nézzen.
6. Helyezze be a kosarat.
7. Az előzőleg készített jelek igazítása után használjon dugókulcsot 8 mm-rel egyenletesen húzza meg a kosár rögzítőcsavarjait. Végül húzza meg a csavarokat 19,1-30,9 Nm (2,0-3,2 kgf·m) nyomatékkal.
8. Távolítsa el a központosító tüskét.
9. Szerelje fel a sebességváltót fordított sorrendben.
10. Ellenőrizze a tengelykapcsoló-kioldó hajtás működését, és állítsa be a kábel hosszát (lásd "Tengelykapcsoló kioldó hajtás - beállítás").
