Tartalomjegyzék: Eltávolítás ↓ Telepítés ↓
A munka befejezéséhez szüksége lesz:
- speciális fogó bilincsek beszereléséhez a CV csuklófedelek vagy csúszó fogók rögzítéséhez;
- csúszó fogó eltávolítása rögzítő gyűrű;
- cV csuklózsír 80 cm³;
- új pántvédő burkolat;
- a csuklópánt új rögzítő- és nyomógyűrűi.
Eltávolítás
1. Távolítsa el a meghajtó szerelvényt (lásd "Első kerék meghajtás - Kiszerelés és beszerelés").
2. Rögzítse a meghajtó szerelvényt egy satuban, és speciális fogóval vagy csúszó fogóval távolítsa el a védőburkolat kis és nagy bilincseit.
3. Egy késsel vágja le a csuklópánt védőburkolatát.

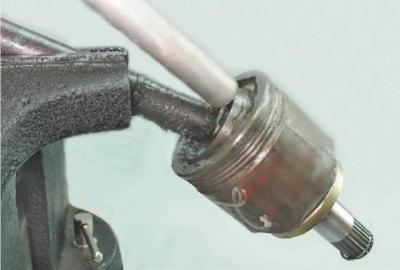

4. Egy kalapáccsal és egy puha fémlyukasztóval üsse meg a csukló belső gyűrűjét, hogy a csuklót leüthesse a hajtótengelyről.
Figyelmeztetés! Ha a csuklót újra kell használni, a gömbleválasztót vagy a csuklóházat nem szabad megütni.
5. Távolítsa el a rögzítő- és nyomógyűrűket a tengelybordákról (lásd "Külső hajtócsukló - leszerelés, védőburkolat csere és beszerelés").
6. Mossa le az illesztést petróleumban, törölje le tiszta ruhával és hagyja megszáradni.
Telepítés
1. Rögzítse a hajtótengelyt egy satuban függőleges helyzetben.
2. Tekerje fel a szigetelőszalagot a tengelybordákra, tegyen új védőburkolatot a tengelyre, és helyezze a fedelet a tengely közepére.
Megjegyzés. A jobb oldali hajtásnál fordítsa ki a fedelet a tengelyre.
Tanács. Ne használjon dugaszolófejet a nyomógyűrű felszereléséhez. A szinte minden fejen található belső letörés összenyomja a gyűrűt, megakadályozva, hogy a tengelyre kerüljön.
2. Egy villáskulcs segítségével 24 mm-rel a tengely hornyos végére tüskeként új nyomógyűrűt szerelünk.
3. Egy hornyos csavarhúzóval szereljen fel egy új rögzítőgyűrűt a tengelyre.
4. Kenje be a CV csuklózsírt a tengely bordáira.
5. Helyezze a csukló belső gyűrűjét a tengely hornyolt végére. A zsanérházat a tengely tengelyéhez igazítjuk. Egy fa távtartón keresztül kalapácsütéssel nyomja rá a csuklópántot a tengelyre, amíg a rögzítőgyűrű teljesen be nem illeszkedik.
6. Töltse fel a zsanérházat zsírral (80 cm³ a teljes kötésre), és a maradék részt beletesszük a tokba.
7. A védőburkolat nagy tömítőszalagját ráhelyezzük a zsanértestre, a burkolat kis tömítőszalagját pedig a tengely hornyába szereljük. A burkolat kis tömítőszalagját vékony réscsavarhúzóval megemelve a felesleges levegőt kiengedjük a védőburkolat belső üregéből.
8. Speciális fogóval vagy csúszó fogóval és hornyos csavarhúzóval szerelje fel a védőburkolat kis és nagy bilincseit.
Ajánlás. Mielőtt az összeszerelt meghajtót felszerelné a járműre, feltétlenül szereljen fel egy új rögzítőgyűrűt a belső csukló bordás végére.
9. Szerelje fel a meghajtó egységet a járműre (lásd "Első kerék meghajtás - Kiszerelés és beszerelés").
