Tartalomjegyzék: Eltávolítás ↓ Telepítés ↓
A gyártó ajánlása szerint az üzemanyagszűrőt 30 000 km-enként kell cserélni.
Eltávolítás
1. Készítse elő az autót a munkára (lásd "Az autó felkészítése karbantartásra és javításra").
2. Engedje el a nyomást az üzemanyagvezetékből (lásd fent, "Üzemanyagvezeték - nyomáscsökkentés").
3. Törölje le egy ronggyal az üzemanyagszűrőt és a hozzá csatlakozó üzemanyagcsöveket. A szűrőbilincs rögzítőcsavarjának menetét áthatoló kenőanyaggal kezeljük.
Tipp: Mielőtt leválasztja a csővéget a szűrőről, készítsen elő egy kicsi, széles, legalább 0,5 l űrtartalmú edényt, hogy a maradék benzint kiürítse az üzemanyagvezetékből. Az üzemanyag teljes eltávolításához csavarja le a szelepet az üzemanyag-elosztócsőről, vagy nyissa ki a szelepet.
4. 11183 (1.6i) motorral rendelkező autón:

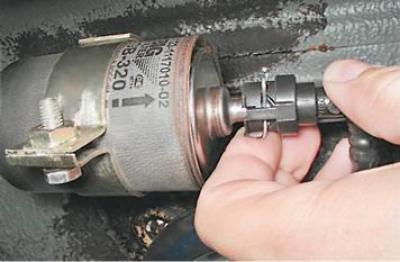

a) Nyomja meg a rugózárat.
b) Miközben a zárat lenyomott helyzetben tartja, távolítsa el az üzemanyag-vezeték cső csatlakozó hegyét az üzemanyagszűrő kimeneti csövéről.
c) Hasonló módon távolítsa el az üzemanyag-vezeték cső csatlakozó hegyét az üzemanyagszűrő bemeneti csövéről.
2111-es motorral (1.5i) szerelt autón:
a) Egy villáskulccsal 19 mm-rel a szűrőt a hatszögletű leágazó cső elfordulásától tartva egy második villáskulccsal 17 mm-rel csavarja le az üzemanyag-ellátó vezeték csatlakozóját (1). Hasonlóképpen csavarja le az üzemanyag-kifolyócső csatlakozóját (2).
b) Válassza le az üzemanyagcsöveket a szűrőről.

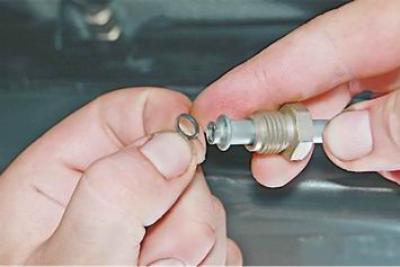

Figyelmeztetés! Az üzemanyag-vezetékek végei gumi tömítőgyűrűkkel vannak ellátva. A sérült gyűrűket ki kell cserélni.
4. Kulcs 10 mm-rel csavarjuk le az üzemanyagszűrő rögzítő bilincsének szorítócsavarját.
5. Távolítsa el a szűrőt a bilincsből.
Telepítés
Az új szűrőt fordított sorrendben szereljük be.
Figyelmeztetés! Vegye figyelembe a szűrőházon lévő nyilat, amely az üzemanyag áramlási irányát jelzi. A 2111-es (1.5i) motorral szerelt autókon a nyílnak balra, az 11183-as (1.6i) motorral szerelt autókon pedig jobbra kell mutatnia.
Miután csatlakoztatta az üzemanyag-vezetékeket az üzemanyagszűrőhöz, kapcsolja be a gyújtást 5 másodpercre, és ellenőrizze a csatlakozások tömítettségét. Ha szükséges 2111 (1.5i) motoron szorosabban húzzuk meg az üzemanyagvezeték szerelvényeit, majd motor 11183 (1.6i) az üzemanyagvezeték csövek végeit szorosabban ráhelyezzük az üzemanyagszűrő csöveire.
