Цртање 123. Шема електричне опреме ВАЗ-2108: 1 - фар, 2 - мотор за прање фарова*; 3 - прекидач лампе под хаубом; 4 - звучни сигнал; 5 - Електромотор вентилатора система за хлађење; 6 - сензор прекидача мотора вентилатора; 7 - Прекидач светла за вожњу уназад; 8 - сензор индикатора температуре; 9 - стартер релеј; 10 - стартер; 11 - батерија; 12 - сензор дистрибутера паљења; 13 - свећице; 14 - генератор; 15 - електромагнетни вентил за укључивање перача фарова*; 16 - завојница за паљење; 17 - ТДЦ сензор клипа 1. цилиндра (са оклопљеним жицама); 18 - електромагнетни вентил карбуратора; 19 - гранични прекидач карбуратора; 20 - Сензор лампице упозорења притиска уља; 21 - Мотор за прање; 22 - електромагнетни вентил за укључивање перача ветробранског стакла; 23 - електромагнетни вентил за укључивање перача задњег стакла*; 24 - Прекидач; 25 - сензор нивоа кочионе течности; 26 - дијагностичка утичница; 27 - управљачка јединица електромагнетног вентила карбуратора; 28 - Мотор брисача ветробранског стакла; 29 - Преносна грла за лампу; 30 - лампа под хаубом; 31 - монтажни блок (види сл. 124-126); 32 - прекидач кочионог светла; 33 - Прекидач индикаторске лампице ваздушне заклопке карбуратора; 34 - панел за осветљење полуге грејача; 35 - упаљач за цигарете; 36 - електрични мотор грејача; 37 - додатни отпорник електромотора грејача; 38 - прекидач мотора грејача; 39 - Прекидач за осветљење инструмента; 40 - показивач правца, фар и прекидач паркинг светла; 41 - Прекидач звучног сигнала; 42 - Прекидач брисача и перача ветробранског стакла; 43 - прекидач за паљење; 44 - Прекидач за спољно осветљење; 45 - Прекидач упозорења; 46 - прекидач светла за маглу, 47 - прекидач грејања задњег стакла; 46 - бочни показивач правца; 49 - Прекидач лампице индикатора ручне кочнице; 50 - Прекидач плафонског светла у стубу врата; 51 - инструмент табла; 52 - абажур; 53 - задње светло; 54 - Сензор индикатора нивоа горива и резерве; 55 - грејни елемент задњег стакла; 56 - Светла регистарске таблице; 57 - Брисачи задњег стакла*; А - врх жице за повезивање са сензором истрошености кочионих плочица*; Б - конектор за повезивање са индивидуалним унутрашњим светлом*
*Само на неким возилима.
 |
 |

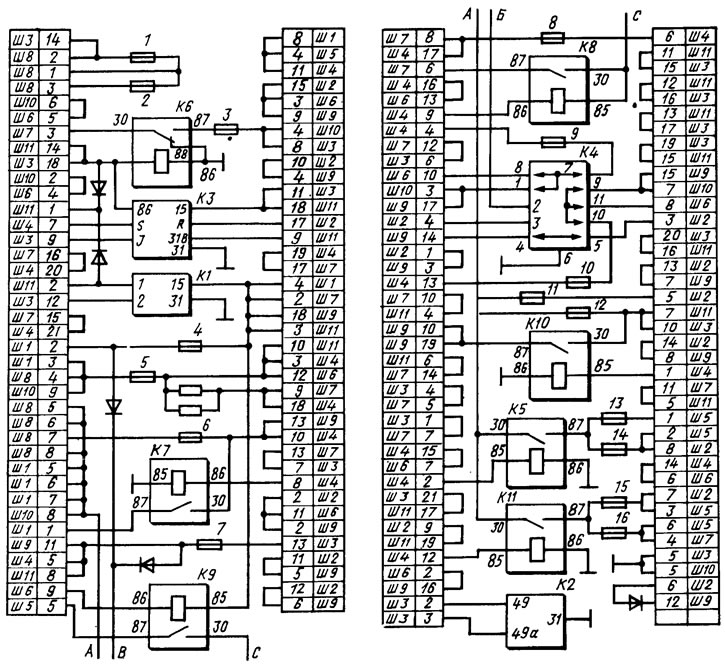

Цртање 126. Шема ожичења монтажног блока (спољна цифра у ознаци врха жице је број блока, а унутрашња цифра је конвенционални број утикача): К1 - временски релеј за прање задњег стакла; К2 - релеј-прекидач показивача правца и светла упозорења; К3 - релеј брисача ветробранског стакла; К4 - релеј за контролу здравља лампе (унутра су приказани контактни краткоспојници, који су инсталирани уместо релеја); К5 - релеј за дуга светла; К6 - релеј за чишћење фарова; К7 - релеј за подизање стакла (није инсталиран на ВАЗ-2108); К8 - релеј звучног сигнала; К9 - релеј за укључивање електромотора вентилатора система за хлађење; К10 - релеј за грејање задњег стакла; К11 - релеј за кратко светло
