Садржај: Уклањање ЦВ зглоба ↓ Уградња ЦВ спојева ↓
Да бисте извршили поправке, требаће вам:
- посебна клешта за инсталације хомутов причвршћивање антера ШРУСов (в. ставове 9 "Специјални алати и уређаји") или клизна клешта;
- клизна клешта за уклањање стопорных прстенова;
- маст за ЦВ зглобове 80 цц.;
- нова пртљажник ЦВ зглоба;
- нове причврсне и потисне прстенове шарке.
Уклањање ЦВ зглоба
1. Скините склоп погона на предње точкове са возила (погледајте "Погонски точак - уклањање и уградња").

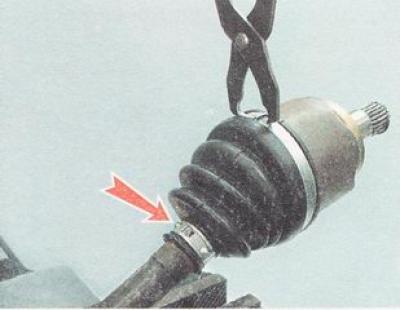

2. Причврстите погонски склоп у шкрипац и користите специјална клијешта или клизна клијешта да уклоните велике и мале стезаљке пртљажника.
3. Користећи нож, одрежите чизме ЦВ зглоба (унутрашњи зглоб).

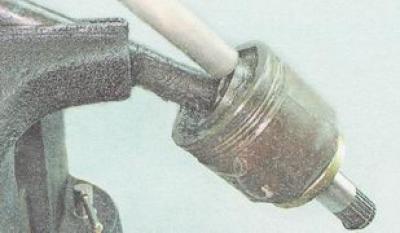

4. Користећи чекић и бушилицу од меког метала, ударите по унутрашњој површини зглоба да бисте оборили зглоб са погонског вратила.
Упозорење. Ако се ЦВ зглоб поново користи, забрањено је ударање у сепаратор, куглице или кућиште ЦВ зглоба.
5. Уклоните са шлицев вратила стопорное и тврдоглаво прстен (в. ставове 8 и 9 "ЦВ зглоб (спољни зглоб погона на предње точкове) - скидање, замена пртљажника и уградња").
6. Оперите спој у керозину, обришите чистом крпом и оставите да се осуши.
Уградња ЦВ спојева
1. Причврстите погонско вратило у стег у вертикалном положају.
2. Намотајте изолациону траку на шиљке вратила, поставите нову чахуру ЦВ зглоба на осовину и померите пртљажник ка средини осовине.
Напомена. На десном погону окрените пртљажник ЦВ зглоба наопако на вратило.
Користан савет. Немојте користити утичницу за уградњу потисног прстена. Унутрашња икона која се налази на скоро свим главама ће стиснути прстен, спречавајући га да се инсталира на осовину.

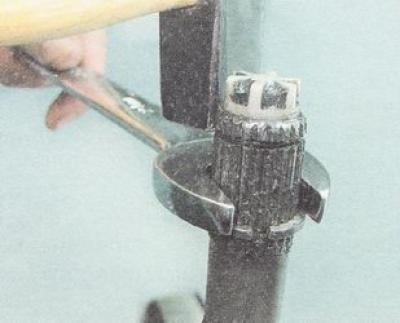

2. Користећи отворени кључ од 24 мм као трн, поставите нови потисни прстен на урезани крај осовине.

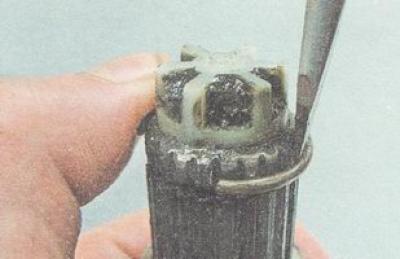

3. Користећи шрафцигер са прорезима, поставите нови причврсни прстен на осовину.
4. Нанесите маст за ЦВ зглобове на уторе вратила.

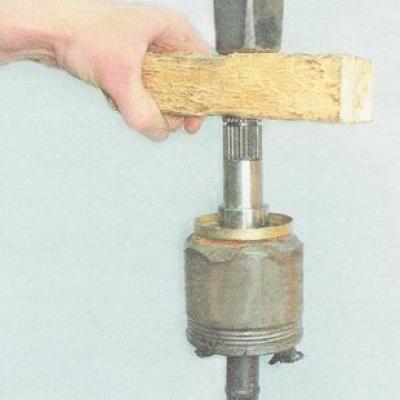

5. Поставите унутрашњи прстен зглоба на урезани крај осовине. Кућиште шарке поравнавамо са осовином осовине. Ударајући чекићем кроз дрвени одстојник, притисните шарку на осовину док се причврсни прстен потпуно не угради.
6. Кућиште зглоба напуните машћу (80 цм³ за цео спој), а преостали део ставите у пртљажник ЦВ зглоба.
7. Поставите велики заптивни каиш пртљажника на кућиште шарке и уградите мали заптивни каиш пртљажника у жлеб осовине. Подизањем малог заптивног каиша чизме помоћу танког шрафцигера испуштамо вишак ваздуха из унутрашње шупљине чизме.
8. Помоћу специјалних клешта или клизних клешта и шрафцигера са прорезима, поставите велике и мале стезаљке за пртљажник.
Препорука. Пре уградње склопљеног погона на возило, обавезно инсталирајте нови причврсни прстен на урезани завршни део унутрашњег зглоба.
9. Поставили на ауто диск предњих точкова (види "Постављање", стр. 1-5 "Погонски точак - уклањање и уградња").
