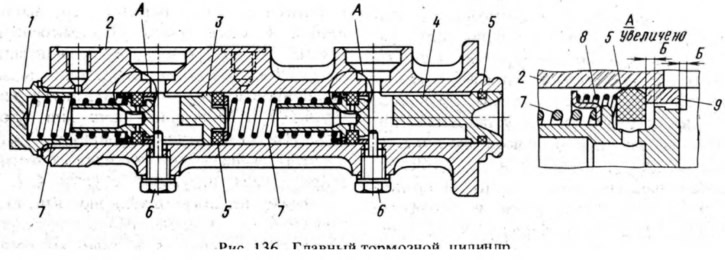

Главный тормозной цилиндр крепится к кронштейну педалей сцепления и тормоза. Поршни 3 и 4 (рис. 136) приводят в действие разные контуры. Оба поршня занимают исходное положение под действием пружин 7. Перемещение поршней под действием пружин ограничено винтами 6. Герметичность поршней в цилиндре обеспечивается четырьмя уплотнительными кольцами 5. Корпус 2 цилиндра закрыт спереди пробкой 1.
В исходном положении поршней в цилиндре распорные кольца 9 упираются в винты 6. При этом уплотнительные кольца 5 отходят от торцевой поверхности канавок поршней и через образовавшиеся зазоры рабочие полости цилиндра заполняются жидкостью из бачка.
При нажатии на педаль толкатель перемещает поршень 4 вперед (влево). Распорное кольцо 9 перестает давить на уплотнительное кольцо 5, и оно, прижимаясь под действием пружины 8 к торцу канавки поршня, разобщает полость бачка от полости цилиндра. На этом заканчивается свободный ход поршня, который на педали тормоза составляет 3-5 мм.
С дальнейшим перемещением поршня 4 давление жидкости в полости привода контура тормозных механизмов передних колес возрастает и под его действием происходит перемещение поршня 3 привода другого контура. При исправных контурах давление в обеих рабочих полостях цилиндра будет возрастать одинаково.
