- ключи "на 8", "на 10", "на 13", "на 17", "на 19"
- пассатижи
- отвертка
Отсоедините провод от клеммы "–" аккумуляторной батареи.
Слейте масло из картеров двигателя и коробки передач (если предполагается ее разборка), а также охлаждающую жидкость из системы охлаждения двигателя.
Снимите воздушный фильтр (см подраздел 10.10.1.).
Ослабьте затяжку гаек ступиц и гаек крепления передних колес.
Завод-изготовитель рекомендует снимать силовой агрегат вниз в сборе с подрамником. Силовой агрегат можно снимать и вверх. Для этого снимите капот и воздушный фильтр, отсоедините от двигателя провода и шланги, от коробки передач – тросы приводов сцепления и спидометра. Закрепите стропы за рымы силового агрегата (на головке блока цилиндров и на картере коробки передач) и, отсоединив его опоры от подрамника, снимите силовой агрегат с помощью подъемного механизма.
![](https://www.vazbook.ru/img/vaz_1111/1986.jpg)

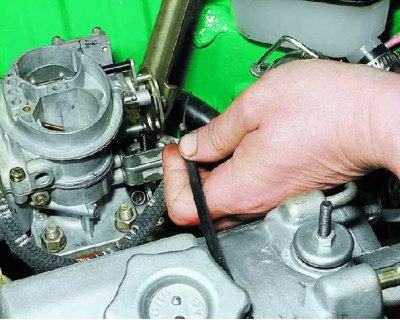

1. Отсоедините тягу привода воздушной заслонки карбюратора (см. подраздел 10.10.6.) и...
![](https://www.vazbook.ru/img/vaz_1111/1987.jpg)

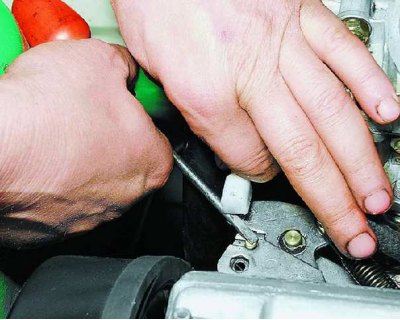

2. ...тягу привода дроссельной заслонки (см. подраздел 10.10.5.).
![](https://www.vazbook.ru/img/vaz_1111/1988.jpg)

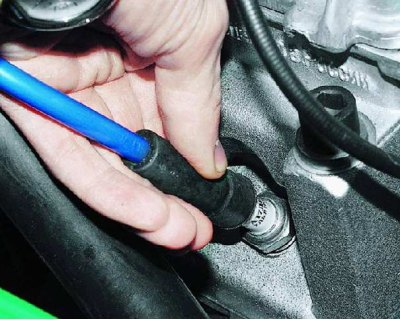

3. Снимите наконечники проводов высокого напряжения со свечей зажигания.
![](https://www.vazbook.ru/img/vaz_1111/1989.jpg)

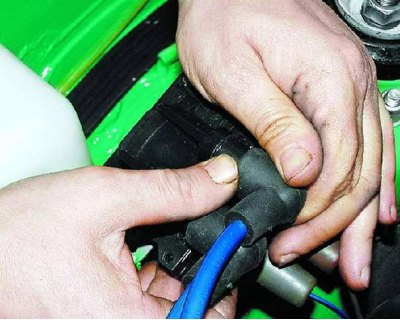

4. Отсоедините провода высокого напряжения от выводов катушки зажигания.
![](https://www.vazbook.ru/img/vaz_1111/1990.jpg)

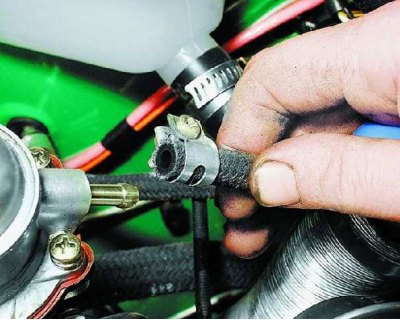

5. Ослабьте затяжку хомута шланга подачи топлива на входном штуцере топливного насоса и...
![](https://www.vazbook.ru/img/vaz_1111/1991.jpg)

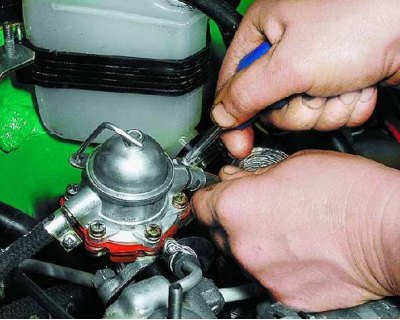

6. ...отсоедините шланг от топливного насоса.
![](https://www.vazbook.ru/img/vaz_1111/1992.jpg)

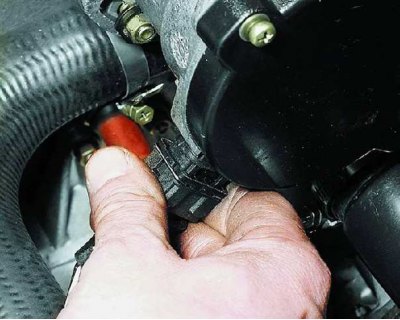

7. Отсоедините колодку с проводами системы зажигания от датчика момента искрообразования, отжав пружинную защелку.
![](https://www.vazbook.ru/img/vaz_1111/1993.jpg)

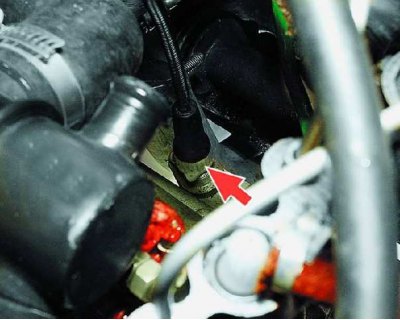

8. Снимите защитный колпачок и отсоедините наконечник провода от датчика температуры охлаждающей жидкости.
![](https://www.vazbook.ru/img/vaz_1111/1994.jpg)

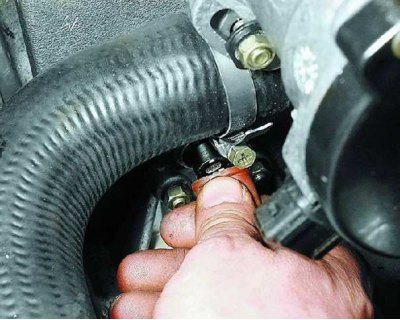

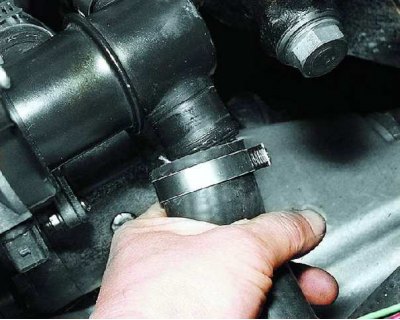

9. Ослабьте затяжку хомутов шлангов и...
![](https://www.vazbook.ru/img/vaz_1111/1995.jpg)

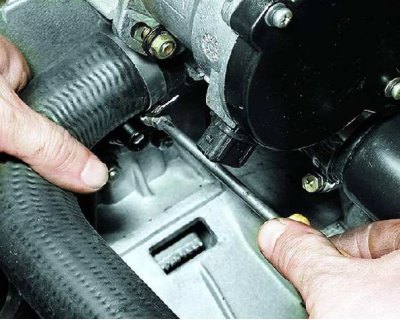

10. ...отсоедините шланги системы охлаждения от патрубков отвода охлаждающей жидкости и термостата.
![](https://www.vazbook.ru/img/vaz_1111/1996.jpg)
11. Отсоедините трос привода спидометра от привода на коробке передач.
![](https://www.vazbook.ru/img/vaz_1111/1997.jpg)

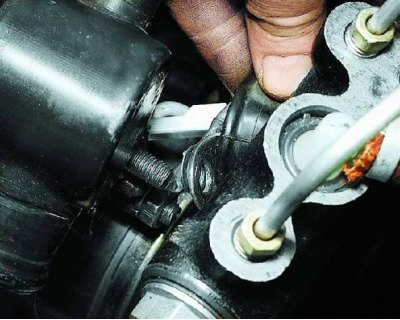

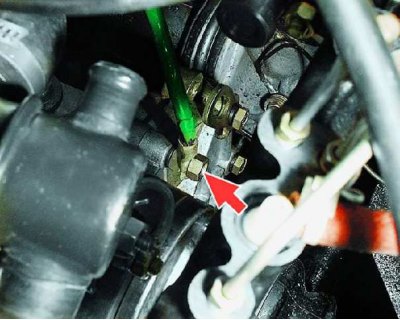

12. Отверните гайку крепления и снимите "массовый" провод со шпильки картера коробки передач.
![](https://www.vazbook.ru/img/vaz_1111/1998.jpg)

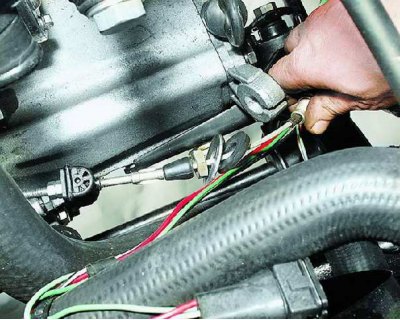

13. Отсоедините провода от тягового реле стартера.
![](https://www.vazbook.ru/img/vaz_1111/1999.jpg)
14. Отсоедините от рычага выключения сцепления трос привода и выведите его из кронштейна на картере коробки передач (см. подраздел 11.2.6.).
![](https://www.vazbook.ru/img/vaz_1111/2000.jpg)

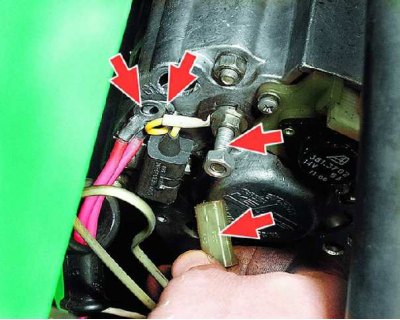

15. Снимите защитный колпачок, отверните гайку вывода "30" генератора и отсоедините провода от генератора.
![](https://www.vazbook.ru/img/vaz_1111/2001.jpg)

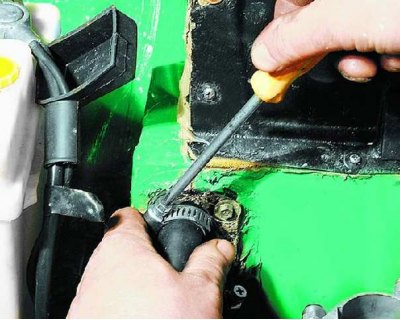

16. Ослабьте затяжку хомутов и...
![](https://www.vazbook.ru/img/vaz_1111/2002.jpg)

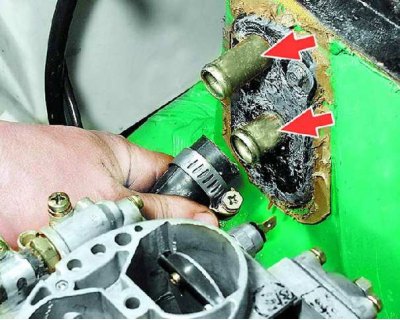

17. ...снимите шланги с патрубков отопителя.
![](https://www.vazbook.ru/img/vaz_1111/2003.jpg)

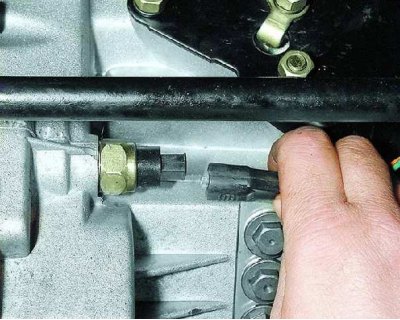

18. Снимите соединительную колодку с выключателя света заднего хода на коробке передач.
![](https://www.vazbook.ru/img/vaz_1111/2004.jpg)

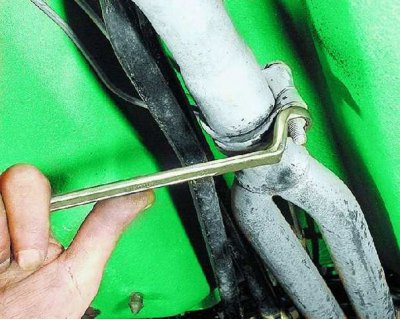

19. Отверните гайку стяжного болта хомута соединения приемной трубы и дополнительного глушителя (резонатора).
![](https://www.vazbook.ru/img/vaz_1111/2005.jpg)

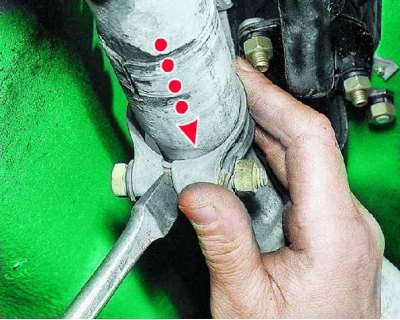

20. Разожмите большой отверткой хомут и сдвиньте его по трубе в сторону резонатора.
![](https://www.vazbook.ru/img/vaz_1111/2006.jpg)

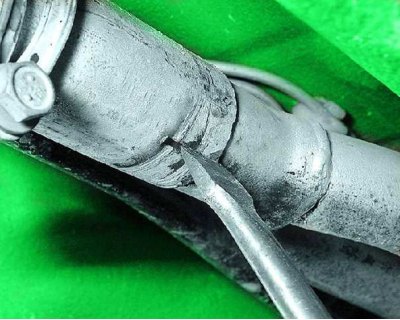

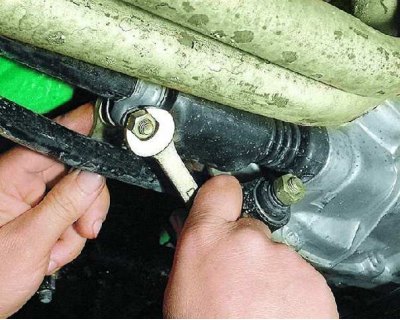

21. Разожмите отверткой соединение трубы и резонатора, отсоедините трубу резонатора от приемной трубы глушителя.
![](https://www.vazbook.ru/img/vaz_1111/2007.jpg)
22. Отсоедините тягу привода переключения передач и реактивную тягу от коробки передач (см. подраздел 11.1.1., операции 10–16).
![](https://www.vazbook.ru/img/vaz_1111/2008.jpg)

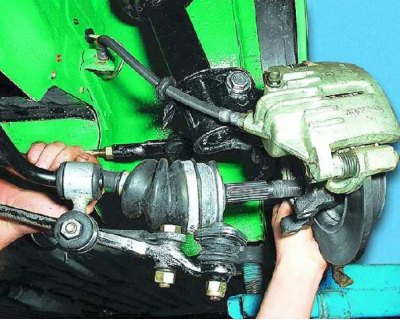

23. Снимите передние колеса и отсоедините их приводы от поворотных кулаков (выведите хвостовики наружных шарниров из ступиц колес; см. подраздел 11.3.1.).
![](https://www.vazbook.ru/img/vaz_1111/2009.jpg)

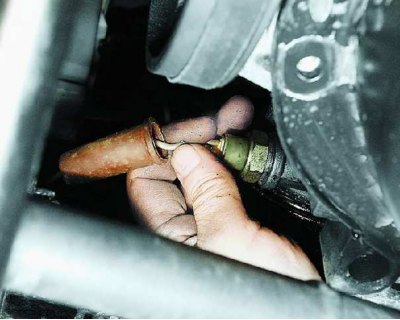

24. Снимите защитный колпачок и отсоедините наконечник от вывода датчика контрольной лампы давления масла в двигателе (датчик расположен под масляным фильтром).
![](https://www.vazbook.ru/img/vaz_1111/2010.jpg)

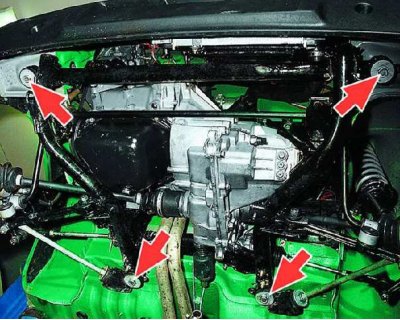

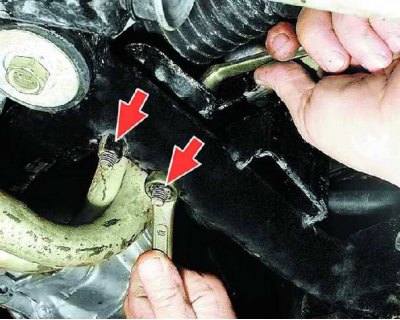

25. Отверните четыре гайки крепления кронштейна рулевого механизма к подрамнику (показаны две, остальные расположены симметрично).
![](https://www.vazbook.ru/img/vaz_1111/2011.jpg)
26. Подложите деревянные опорные бруски под подрамник и осторожно опустите автомобиль так, чтобы подрамник лег на бруски. Отверните четыре болта крепления подрамника к кузову и...
![](https://www.vazbook.ru/img/vaz_1111/2012.jpg)

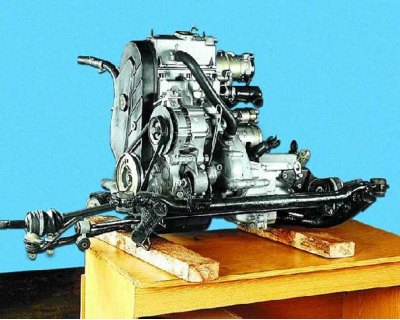

27. ...подняв автомобиль, снимите с него силовой агрегат (двигатель в сборе с коробкой передач) в сборе с подрамником.
![](https://www.vazbook.ru/img/vaz_1111/2013.jpg)

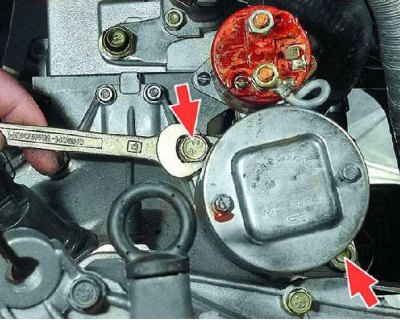

28. Если необходимо снять коробку передач, отверните болт и гайку крепления стартера и...
![](https://www.vazbook.ru/img/vaz_1111/2014.jpg)

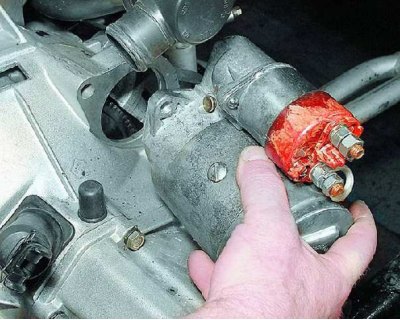

29. ...снимите его.
![](https://www.vazbook.ru/img/vaz_1111/2015.jpg)

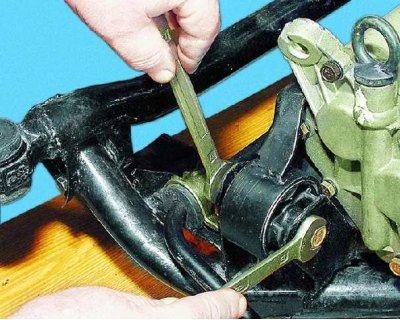

30. Отверните гайку болта крепления левой опоры силового агрегата, снимите пружинную и плоскую шайбы и выньте болт с плоской шайбой.
![](https://www.vazbook.ru/img/vaz_1111/2016.jpg)

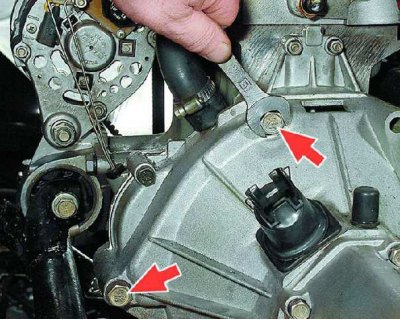

31. Отверните два болта крепления картера сцепления к блоку цилиндров двигателя и...
![](https://www.vazbook.ru/img/vaz_1111/2017.jpg)

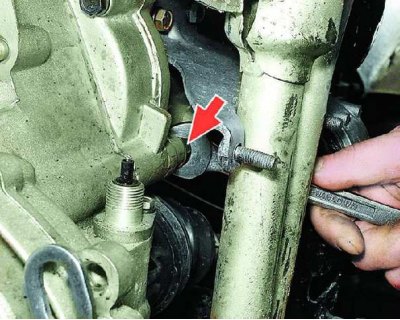

32. ...гайку, расположенную рядом с кронштейном приемной трубы глушителя.
![](https://www.vazbook.ru/img/vaz_1111/2018.jpg)

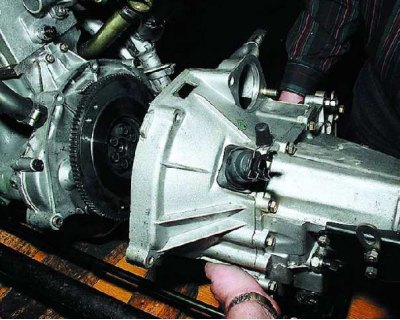

33. С помощником отделите коробку передач от двигателя и снимите ее.
34. Установку силового агрегата выполняйте в порядке, обратном снятию. Залейте масло в картеры двигателя и коробки передач (если масло при их снятии или разборке было слито), залейте охлаждающую жидкость. Проверьте и при необходимости установите момент зажигания, отрегулируйте приводы воздушной и дроссельных заслонок карбюратора (см. подразделы 10.10.5. и 10.10.6.), сцепления (см. подраздел 11.2.7.) и переключения передач (см. подраздел 11.1.12.).
