Блок за монтаж на кутия за релета и предпазители (ВАЗ-2104, 1984-2012)

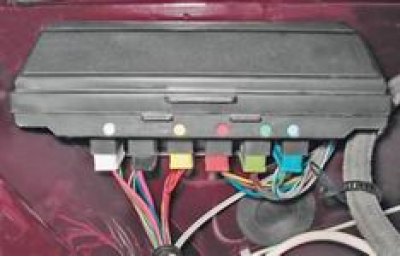

Монтажният блок за релето и предпазителите на веригите на електрическото оборудване е монтиран от дясната страна на двигателното отделение върху преградата на двигателното отделение.

Монтажният блок се използва за свързване на кабелния сноп на двигателното отделение към кабелния сноп на арматурното табло и снопа, който отива към задната част на автомобила. Подложките на колана са боядисани в различни цветове, а стените на блока имат цветни маркировки на съответния конектор. Номерата на предпазителите и иконите на релетата са разположени от вътрешната страна на капака на устройството. Автомобилът използва предпазители тип флаг, които имат различни цветове в зависимост от максималната сила на тока:

7.5 A кафяво;
10 A червено;
15 синьо;
20 A жълто.

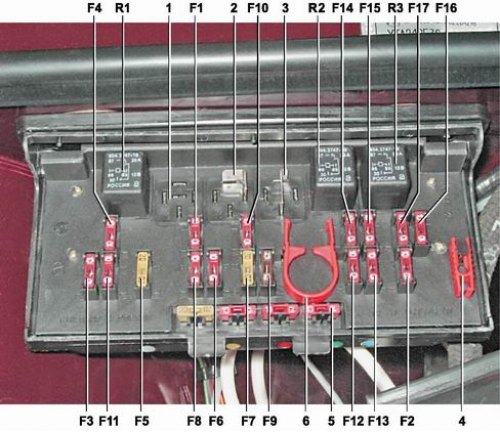

Блок за монтаж на реле и кутия с предпазители: R1 - реле за отопление на задното стъкло; R2 - реле за дълги светлини; R3 - реле за къси светлини на фаровете; F1-F17 - предпазители; 1 - местоположение на инсталацията на релето за чистачки и шайби на фаровете; 2 - джъмпер (преди това е монтирано реле за включване на звуковия сигнал); 3 - джъмпер (преди това беше инсталирано реле за включване на електрическия мотор на вентилатора на охладителната система); 4 - пинсети за смяна на предпазители; 5 - резервни предпазители; 6 - пинсети за смяна на реле

Таблица 13.2. Електрически вериги, защитени с предпазители

№	Ток, (A)	Защитени вериги
Fl	10	Нагревател електрически мотор Крушки за заден ход Сигнално устройство и релеен превключвател (релейна намотка) отопление на задното стъкло Моторчета за чистачка и миене на задното стъкло
F2	10	Моторче за чистачки на предното стъкло Моторче за миене на фарове Моторчета на помпата за миене на предното стъкло и фаровете
F3	10	Резервни
F4	10	Резервни
F5	20	Нагревателен елемент на задното стъкло и неговото превключващо реле (контакти)
F6	10	Запалка за цигари Гледай (арматурно табло модел 2107)
F7	20	Звукови сигнали Сигнално реле Реле (контакти) и електродвигател на вентилатора на радиатора
F8	10	Превключвател за предупреждение за опасност с индикаторна лампа Реле за пътепоказател и мигащо предупреждение за опасност Контролна лампа насоки на завоя (в авариен режим)
		Пътепоказатели (в авариен режим)
F9	7,5	Задни фарове за мъгла и техния индикатор
FlO	10	Пътепоказатели (в режим на индикация на завой) Тахометър, волтметър Реле-хеликоптер и сигнализатор насоки на завоя Електропневматична система за управление на клапаните Индикатор за резервно гориво и сигнализатор Датчик температура на охлаждащата течност Светлинен индикатор за ръчна спирачка Сигнална лампа за аварийно състояние на работната спирачна система Светлинен индикатор за зареждане на батерията Светлинен индикатор за затваряне на въздушната клапа на карбуратора Електрическо реле на вентилатора (намотка) Термоключ за електрически вентилатор Намотка на възбуждане на генератора
FIl	10	Вътрешна светлина Крушки за стопове Светлина на багажното отделение Предупредителна лампа за предпазен колан на водача (ако е инсталиран)
F12	7,5	Лампа за дълги светлини (десен фар) Реле за чистачки и миене на фарове (релейна намотка)
F13	10	Лампа за дълги светлини (ляв фар) Индикаторна лампа за дълги светлини
F14	10	Крушка за странично осветление (ляв фар) Крушка за странично осветление (дясна лампа) Крушка за регистрационен номер Подкапочна лампа
		Светлинен индикатор за външно осветление
F15	20	Крушка за странично осветление (десен фар) Крушка за странично осветление (лява лампа) Осветителни лампи за запалка, инструменти, жабка, часовник
F16	10	Къси светлини (десен фар) Реле за чистачки и миене на фарове (релейна намотка)
F17	7,5	Къси светлини (ляв фар)
