Вериги, активирани от превключватели на кормилната колона (ВАЗ-21214)

            0

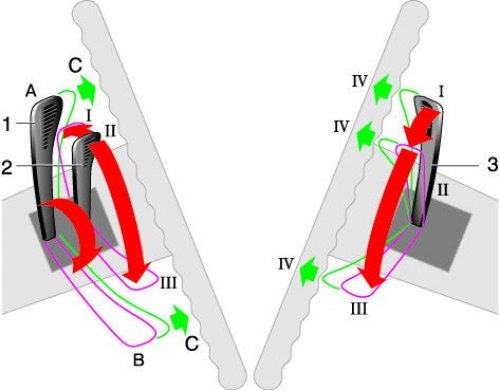

Вериги, активирани от превключватели на кормилната колона


Лост за превключване на фаровете (1) (напрежението се подава към веригата на фаровете, когато превключвателят за външно осветление на арматурното табло е завъртян на второ положение):
  • A – късите светлини са включени;
  • B – дългите светлини са включени;
  • C – включени дълги светлини (като преместите лоста към вас – нефиксирано положение). Фаровете ще останат включени, докато лостът е в това положение.

Лост за превключване на пътепоказателя (2):
  • I – включени са десните мигачи;
  • II – първоначалното положение, в което лостът се връща автоматично при излизане на автомобила от завой;
  • III – включени леви мигачи.

Лост за превключване на чистачките на предното стъкло (3):
  • II – чистачките са изключени;
  • II – чистачките на предното стъкло работят с прекъсвания;
  • III – чистачките на предното стъкло работят непрекъснато;
  • IV – включва се устройството за миене на предното стъкло (чрез натискане на лоста "към вас", независимо от положението му – нефиксирано положение).

Превключвателят на кормилната колона е закрепен със скоба към скобата на вала на кормилната кутия. Левите превключватели управляват мигачите (къси) и фаровете (дълги), докато десните превключватели управляват устройството за измиване и чистачките на предното стъкло. (Чистачката и устройството за миене на задното стъкло се активират от бутон на арматурното табло.)


Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
Текстът е прегледан от специалист: Григорий Вологодцев
