Rad na demontaži poklopca je teže izvesti na motoru s rasplinjačem, pa su sve operacije prikazane na njemu.
Uklonite kućište ventilatora (pogledajte Uklanjanje kućišta ventilatora motora s karburatorom).
Skinite pogonski remen pumpe rashladnog sredstva (pogledajte Podešavanje napetosti i zamjena pogonskog remena rashladne pumpe).

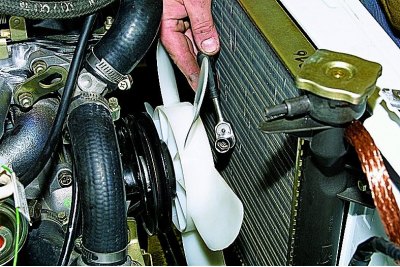

Koristeći glavu od 13 mm, odvrnite tri vijka koji pričvršćuju rotor i remenicu pumpe rashladnog sredstva.
(Izvornik je dostupan na online izvoru: «VazBook.ru»)

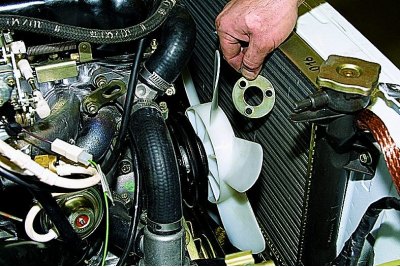

Skidamo podlošku,...

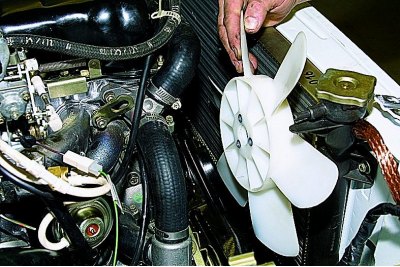

...propeler...

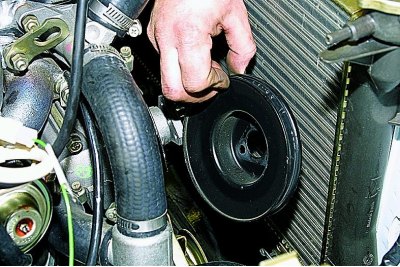

...i remenicu.
Odvojite nosač generatora od zatezne šipke (pogledajte Podešavanje napetosti i zamjena pogonskog remena rashladne pumpe).

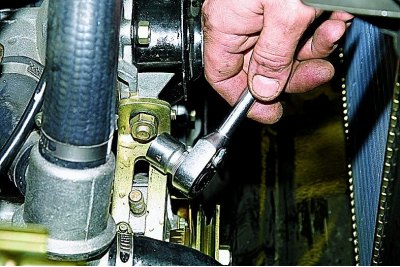

Koristeći glavu od 17 mm, odvrnite maticu koja pričvršćuje zateznu polugu na poklopac pumpe rashladne tekućine.

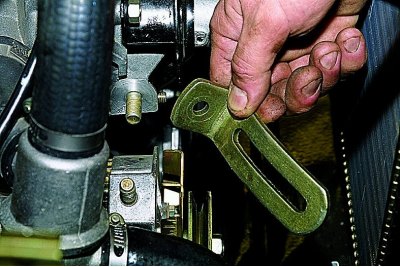

Uklanjamo zateznu šipku.

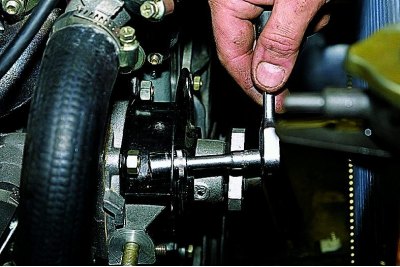

Koristeći utičnicu od 13 mm, odvrnite četiri matice koje pričvršćuju nosač i poklopac pumpe rashladne tekućine.

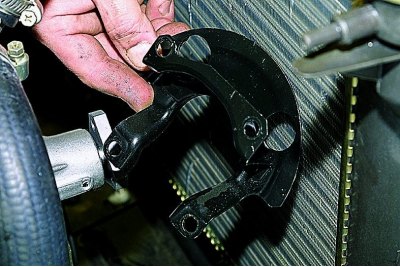

Uklanjamo nosač...

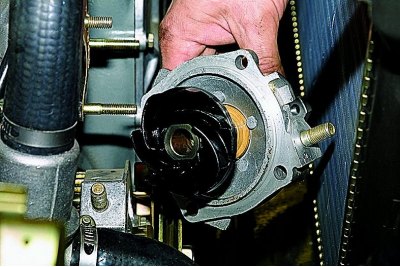

...i poklopac pumpe rashladne tekućine.

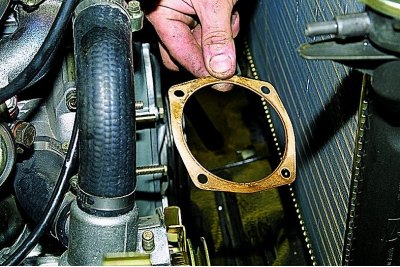

Spoj između poklopca i kućišta rashladne pumpe zabrtvljen je brtvom.
Prilikom popravka motora uklanjamo kućište rashladne pumpe (pogledajte Demontaža i montaža motora).
Montiramo poklopac pumpe rashladne tekućine obrnutim redoslijedom.
U ovom slučaju, kako bi se olakšala ugradnja remenice, impelera i podloške...

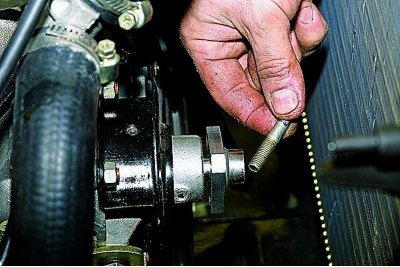

...u glavčinu remenice uvrnemo M8 klin dug oko 40 mm.

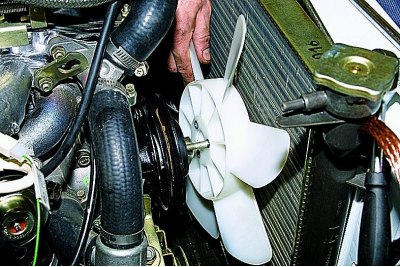

Sve dijelove stavljamo na klin i izbočinu glavčine remenice,...
...ubacimo dva vijka i zamijenimo klin s vijkom.
