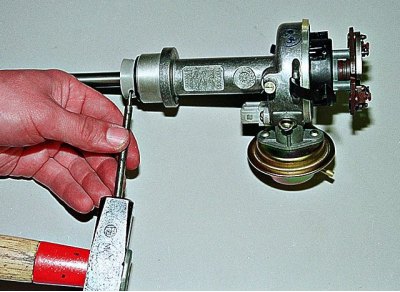

Uklonite rotor osjetnika razdjelnika (pogledajte Uklanjanje rotora osjetnika razdjelnika paljenja).

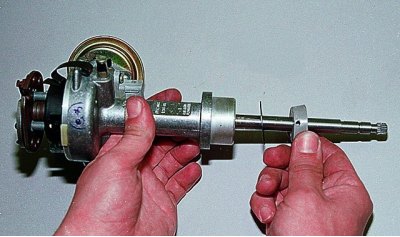

Izbijamo iglu finim udarcem…

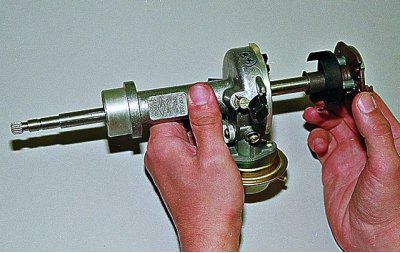

...i uklonite usmjerivač ulja i podlošku s osovine.
Uklanjamo valjak iz kućišta razdjelnika.

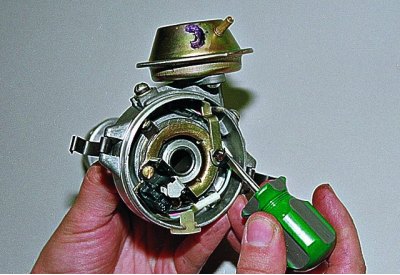

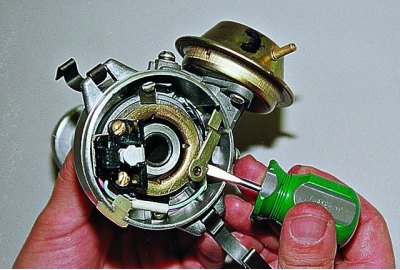

Pomoću tankog odvijača uklonite sigurnosnu pločicu poluge vakuumskog regulatora vremena paljenja.

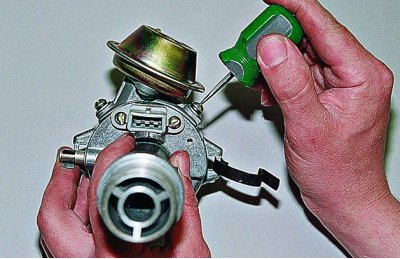

Koristimo odvijač da dignemo šipku regulatora i skinemo je sa zatika okretne ploče.

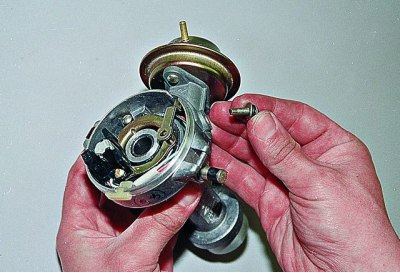

Pomoću odvijača s prorezima odvrnite dva vijka koji pričvršćuju vakuumski regulator vremena paljenja.

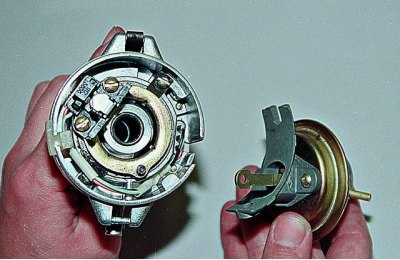

Ovaj vijak osigurava žice senzora od pomicanja prema gore s produljenim krajem bez navoja.

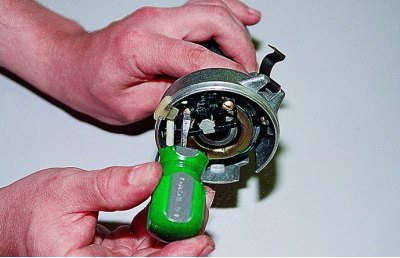

Uklanjamo regulator vakuuma.

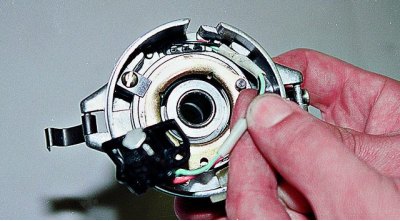

Pomoću odvijača s prorezima odvrnite dva vijka koji pričvršćuju beskontaktni senzor.

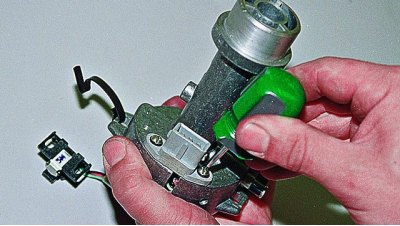

Otpuštamo kabelski svežanj beskontaktnog senzora.
Članak je preuzet s online izvora [VAZbook]

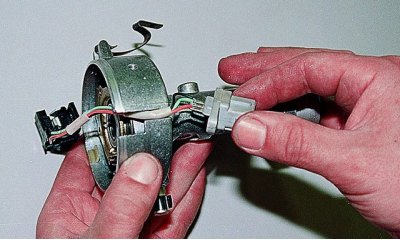

Pomoću odvijača s prorezima odvrnite dva vijka koji pričvršćuju konektor senzora…
...i uklonite senzor sa žicama i konektorom.

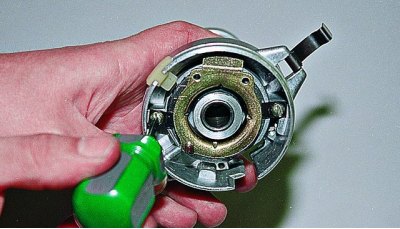

Pomoću odvijača s prorezima odvrnite dva vijka koji pričvršćuju rotirajuću ploču…

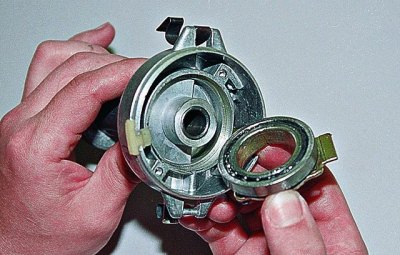

...i izvadimo okretnu ploču s ležajem.
Sastavljamo senzor razvodnika paljenja obrnutim redoslijedom.
